5.10.4. Дисплей и клавиатура показаны на рис. 47 и 48 и в табл. 13 и 14

Рис. 47.Указатели дисплея

5.10.5. Установка весов

Откройте упаковку и вытащите из неё весы.

Установите весы на ровную, устойчивую поверхность, где они будут эксплуатироваться.

Отрегулируйте горизонтальность весов, вращая регулировочные винты и одновременно контролируя положение воздушного пузырька в ампуле уровня. Весы выровнены, когда пузырёк находится в центре ампулы.

76

 При питании весов через адаптер вставьте вилку сетевого шнура в сеть.

неправильно правильно

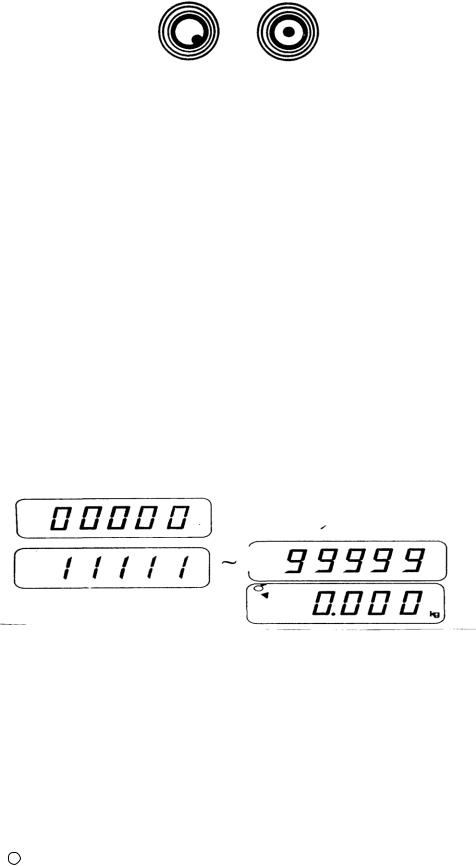

Рис. 49. Схема установки уровня

5.10.6. Порядок работы

После длительного перерыва в работе перезарядите аккумулятор или вставьте новый.

5.10.7. Включение весов

Проверьте отсутствие груза на платформе.

Проверьте уровень, если надо отрегулируйте его.

Проверьте напряжение в сети. Завод-изготовитель выпускает весы с установкой на 220 В.

Нажмите клавишу . При этом весы будут проходить тестирование с последовательным перебором на всех разрядах индикатора цифр от 0 до 9. После

завершения теста на дисплее высвечивается нулевое показание.

Рис. 50. Схема тестирования весов

 Весы в течение нескольких секунд будут проходить тестирование с высвечиванием всех индикаторных сегментов. После завершения теста на дисплее высвечивается нулевое показание.

5.10.8. Установка нуля

В случае дрейфа показаний по какой-либо причине при пустой платформе нажмите . Указатель должен включится. После этого весы находятся в рабочем состоянии.

77

5.10.9. Обычное взвешивание

Проверьте установку нуля при пустой платформе.

Положите груз на платформу (пример 1,25 кг).

Считайте показания и уберите груз с платформы.

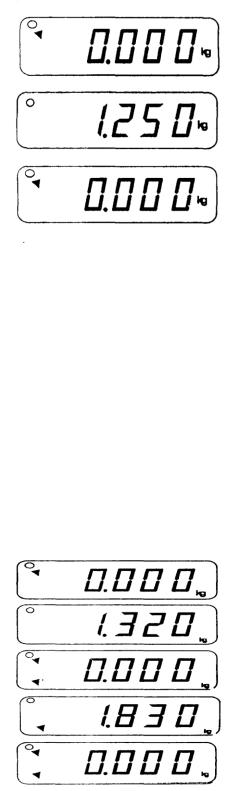

Рис. 51. Схема взвешивания груза

5.10.10. Взвешивание с использованием тары

Выборка массы тары из диапазона взвешивания выполняется, когда для взвешивания груза необходима тара. При этом допускается взвешивать лишь грузы меньшей массы так, чтобы сумма массы нетто и массы тары, т.е. масса брутто не превышала наибольший предел взвешивания.

Проверьте установку нуля при пустой платформе.

Положите тару на платформу (пример – тара весит 1,32 кг).

Нажмите клавишу, указатель NET включится.

Положите груз в тару. Индикатор покажет массу нетто груза (пример – груз весит 1,83 кг).

Рис. 52. Схема взвешивания с использованием тары

78

Если убрать груз из тары, показания индикатора обнулится.

Если убрать всё с платформы, индикатор покажет массу тары со знаком минус.

Для обнуления индикатора и выхода из режима выборки массы тары нажмите вновь клавишу ►Т◄. Указатель NET погаснет.

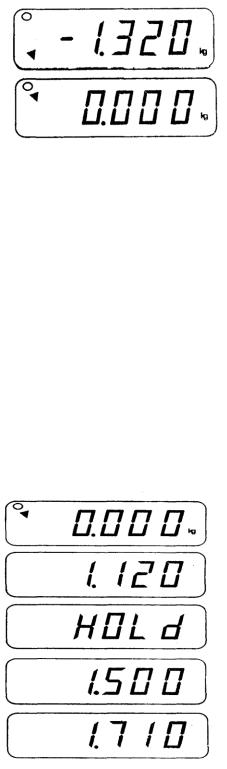

Рис. 53. Схема обнуления индикатора

5.10.11. Усреднение показателей при нестабильной нагрузке

Режим усреднения показаний используется, когда груз на платформе нестабилен и показания изменяются от раза к разу.

Проверьте установку нуля при пустой платформе.

Положив на платформу переменный груз, будете наблюдать на дисплее нестабильные показания. Указатель стабильности выключён.

Нажмите клавишу . На дисплее в течение 4 секунд будет высвечиваться надпись <HOLd>;

- затем 5-кратно высветится усреднённый вес, - после чего весы перейдут в режим обычного взвешивания с нестабильными

показаниями.

Рис. 54. Схема усреднения показателей

79

ПРИМЕЧАНИЯ!!!

1.Если груз будет убран с платформы, когда на дисплее высвечивается надпись <HOLd>, весы перейдут в режим обычного взвешивания.

2.Если на дисплее высвечивается нулевое показание или сообщение об

ошибке – клавиша не функционирует.

5.10.12. Автоматическое отключение питания

Данная функция предназначена для продления срока действия аккумуляторов.

Она заключается в том, что, если в работе весов наступил перерыв, т.е. платформа весов пуста в течение определённого времени, питание дисплея автоматически будет включено. Пусть Т – заданный интервал работы в минутах (если Т = 0, то эта функция отключена т.е. весы работают непрерывно).

Включите питание дисплея клавишей , одновременно нажимая клавишу ►0◄. На дисплее высветится какая-либо из надписей <АР-00>, <АР-10>, <АР-20>

или <АР-30>.

Задаваясь интервалом времени Т в минутах, после которого весы

отключатся, последовательно нажимайте клавишу в соответствии с табл. 15

Таблица 15

 Для выхода из этого режима нажмите клавишу ►0◄ или .

5.10.13. Работа с аккумулятором

Для исключения порчи аккумулятора при его разряде до предельной величины на дисплее появляется надпись <LOBAt>. Это означает, что его необходимо перезарядить. После появления надписи весы отключаются.

5.10.14. Техническое обслуживание

Осмотры и все виды ремонтов выполняются изготовителем или специализированным предприятием, имеющим с изготовителем договор.
