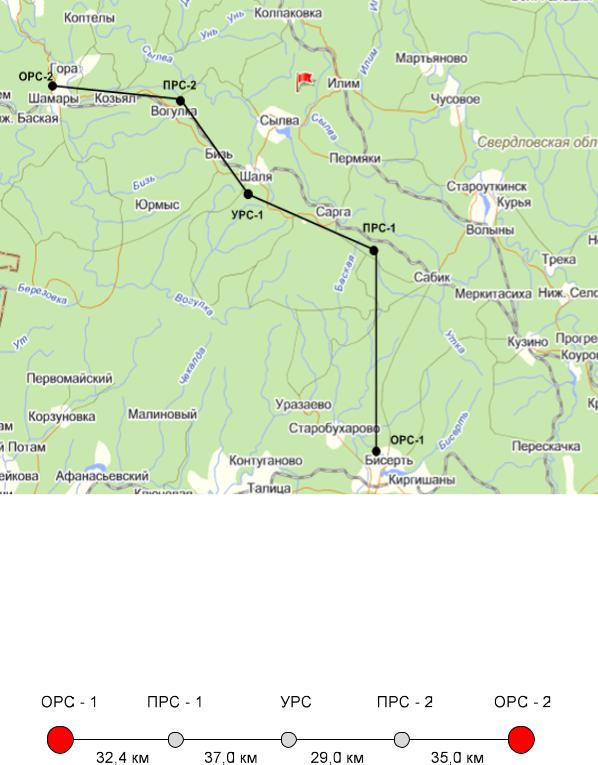

Рис. 2.1. Пример трассы ЦРРЛ

Далее необходимо привести структурную схему проектируемой линии с указанием длин пролетов (рисунок 2.2).

Рис. 2.2. Структурная схема проектируемой ЦРРЛ

51

2.6.3Выбор радиотехнического оборудования

Предварительный выбор аппаратуры производится с учетом заданного объема передаваемой информации и длин пролетов. Параметры выбранного оборудования необходимо привести в таблице.

2.7Методика расчета устойчивости связи на ЦРРЛ

2.7.1Причины замираний сигналов на РРЛ

Замирания сигналов на пролетах РРЛ обусловлены изменением во времени величины g (градиента диэлектрической проницаемости тропосферы). Для получения устойчивой связи необходимо, чтобы при всех возможных для данной местности изменениях g, множитель ослабления не падал ниже Vмин за исключением малого процента времени.

Устойчивость связи на пролете РРЛ характеризуется суммарным процентом времени, в течение которого множитель ослабления меньше минимально допустимого и определяется по формуле:

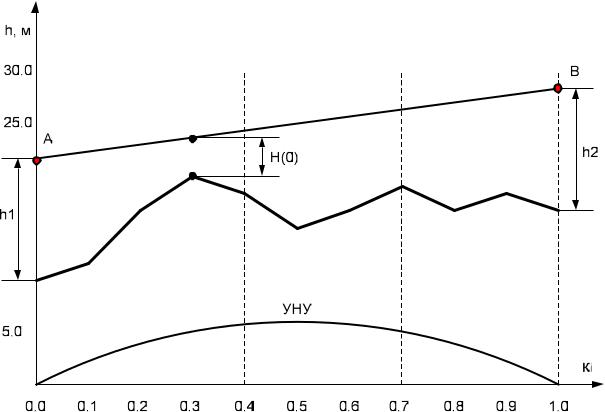

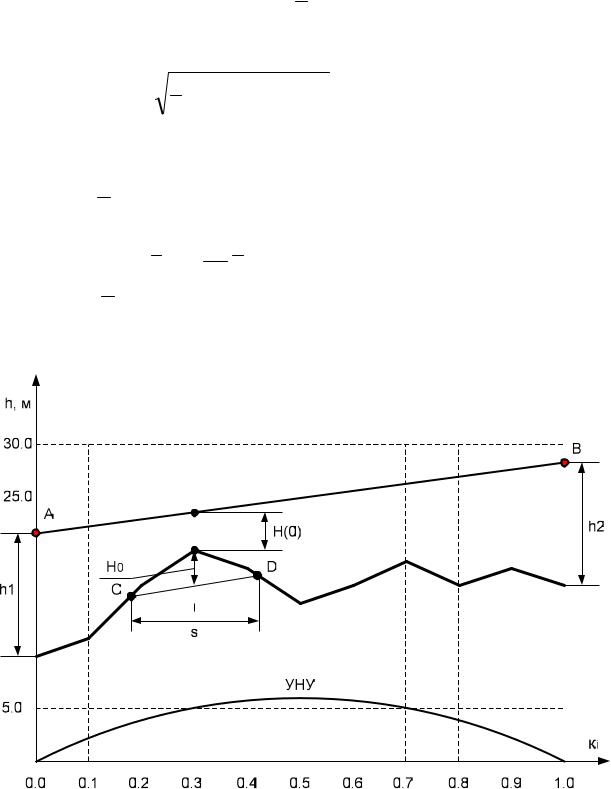

где T0 (Vмин )– процент времени, в течение которого множитель ослабления меньше минимально допустимого за счет экранирующего действия препятствий;

Tn (Vмин )– процент времени, в течение которого множитель ослабления,

n

обусловленный интерференцией прямой волны и волн, отраженных поверхности Земли, меньше Vмин за счет попадания точки приема в области n-

ного интерференционного минимума;

Tmp (Vмин )– процент времени, в течение которого множитель ослабления меньше Vmin за счет интерференции прямой и волн, отраженных от слоистых неоднородностей тропосферы;

Tд (Vмин ) – процент времени, в течение которого множитель ослабления меньше Vмин за счет потерь энергии радиоволн в различного рода осадках

(дождь, снег, туман и т.п.). Для проведения расчетов устойчивости связи необходимо рассчитать минимально-допустимый множитель ослабления.
