Материал: Диффузия в кристаллических телах. Юрьев В.А., Юрьева М.В

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

где 1 и 2 - химические потенциалы атомов сортов A и B ; 3 - химический потенциал вакансий.

Потоки (4.28) не являются независимыми. При вакансионном механизме диффузии, если объем образца не изменяется, сумма потоков должна быть равна нулю:

j1 j2 j3 0,

(4.30)

или поток вакансий

j3 j j1 j2 .

Условие (4.30) выполняется при любых значениях i ,

поэтому

L11 L21

L31

0,



L12 L22

L32

0;



(4.31)



L13 L23 L33 0 .

С учетом выражения (4.31) и соотношений взаимности можно записать потоки атомов в следующем виде:

j L



L

2

;





1

11

1



12





.

(4.32)

j

2

L







L



2







12

1



22











Согласно первому уравнению Фика, любой из этих потоков имеет вид

ji Di ci .

Сравнение с уравнениями (4.32), полученными из общей феноменологической теории, позволяет сформулировать три условия применимости первого уравнения Фика.

1. Поток атомов любого сорта не зависит от градиента концентрации атомов другого сорта (L12 0). Первое уравнение Фика соответствует модели невзаимодействующих потоков атомов. Разумеется, потоки атомов и вакансий не являются независимыми.

136

2. Вакансия находится в равновесии: cv cve , так что

v 0. Достаточно и менее жесткого требования:

концентрация вакансий всюду одинакова, тогда v 0.

3. Раствор - идеальный (бесконечно разбавленный или совершенный), так что химический потенциал обоих компонентов

i i (T) kTlnci и i kT lnci

При выполнении этих условий оба уравнения (4.32)

можно записать в виде





Li i









ji





kT ci



(4.33)



ci

















и они совпадают с первым уравнением Фика, если



D*

Li i

kT.



(4.34)

c





i



















i







Так как в разбавленном растворе D* B*kT , где

B* -













i

i

i

подвижность, то величина

Lii

ci имеет смысл подвижности

атомов i-того сорта.

Отказ от третьего ограничения эквивалентен введению термодинамической активности. В реальном раствореi iст kTlnai . Подстановка этого выражения в уравнения

для потоков опять приведет, в конечном счете, к первому уравнению Фика (4.9), но с коэффициентом диффузии

Di Bi*kT 1 ln i ln ci .

Если потоки атомов взаимодействуют, то L12 0. и полагая, кроме того, что

Если химические потенциалы компонентов связаны уравнениями Гиббса—Дюгема:

c1 1 c2 2 0,

(4.35)

137

и сохраняется требование равновесия для вакансий и идеальности для раствора, то вместо уравнений (4.32) получим систему









L11







L12











j1

kT









c1;



c





















c

2



















1

















(4.36)









L22







L12



























j



kT



















































2





c2







c1





2





























Переход от уравнений (4.33) к уравнениям (4.36) эквивалентен учету вакансионного течения, которое полностью определяет величину перекрестного коэффициента L12 . На важность эффекта вакансионного течения впервые указал Дж. Маннинг. Физически этот эффект заключается в следующем. Если атом движется по вакансионному механизму, то он может совершить, скачок только после того, как в ближайшем к нему узле появилась вакансия.

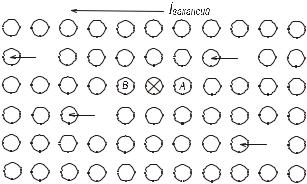

Рис. 4.2. Эффект течения вакансий

На рис. 4.2 поток вакансий направлен справа налево. При таком направлении потока вакансия имеет большую вероятность приблизиться к атому, показанному крестиком, справа в узел A, чем слева в узел B . Поэтому выделенный атом будет, чаще совершать скачки вправо, чем влево.

138

Величина эффекта зависит от того, насколько часто вакансии приближаются к данному атому по различным направлениям. Таким образом, она зависит от частоты скачков других атомов, а не выделенного атома.

Эффект течения вакансий отличен от эффекта корреляции. Появление корреляционного множителя обусловлено тем, что скачки рассматриваемого атома влияют на распределение вакансий, находящихся вблизи от него. Фактор корреляции не изменяется, если приложена движущая сила. Наоборот, эффект течения вакансий зависит от того, как изменяется распределение вакансий вблизи данного атома изза движения других атомов, а не его. Этот эффект пропорционален движущей силе и исчезает при стремлении потока вакансий к нулю.

Маннинг показал, что учет вакансионного течения заметно изменяет коэффициент взаимной диффузии и сдвиг меток в эффекте Киркендалла.

Таким образом, даже в простом случае бинарного сплава учет перекрестных коэффициентов может быть существенным.

Положение еще более усложняется в многокомпонентных системах, в которых число независимых коэффициентов Lik даже с учетом соотношений взаимности

составляет n n 1 2, где n — число компонентов. Пренебрегать перекрестными коэффициентами в большинстве случаев нельзя, поскольку взаимодействие компонентов является существенным.

139

5. ДИФФУЗИЯ В МНОГОФАЗНЫХ СИСТЕМАХ 5.1. Связь между характеристиками диффузии и

диаграммами фазового равновесия

Если диффузия происходит в гомогенном твердом растворе, то концентрационные кривые имеют плавный вид. Если система состоит из нескольких фаз, то на концентрационных кривых c c x появляются вертикальные ступеньки, обусловленные тем, что гетерогенные смеси не могут образоваться диффузионным путем. Действительно, в пределах двухфазной области составы соответствующих фаз постоянны, и градиент концентрации в пределах каждой из них равен нулю. Фаза может расти в результате диффузии только в том случае, если ей отвечает на диаграмме область гомогенности, внутри которой может возникнуть градиент концентрации.

Соответственно диффузия через стехиометрическое химическое соединение, строго говоря, невозможна, если перенос вещества, происходит только под действием градиента концентрации. Это правило, обычно не выполняется, так как всегда имеется хотя бы небольшая область растворимости или действуют другие градиенты.

Это иллюстрируется рис. 5.1. Нижний рисунок в каждой паре представляет собой повернутую на 90° концентрационную кривую, описывающую диффузию компонента B в образце, составленном из двух металлов A и

B .

Очевидно, что высота (ширина на рис. 5.1.) ступеньки

соответствует ширине двухфазной области на диаграмме.

A,

Если вещество B диффундирует при температуре T1 в

то у поверхности раздела образуется фаза . В любой

момент времени (t 0) концентрация компонента B в фазе изменяется от c 1 (атомные доли) на поверхности до c ,

отвечающего пределу растворимости A в при этой

140

Источник: https://studfile.net/preview/16565967/
