Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

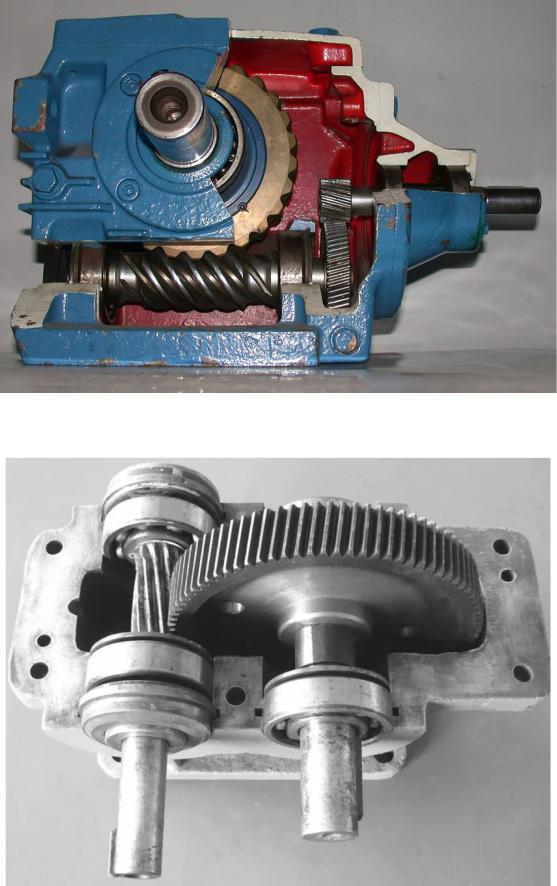

Рис. 116. Цилиндро-червячный двухступенчатый редуктор [115]
Рис. 117. Одноступенчатый цилиндрический редуктор [116]
70

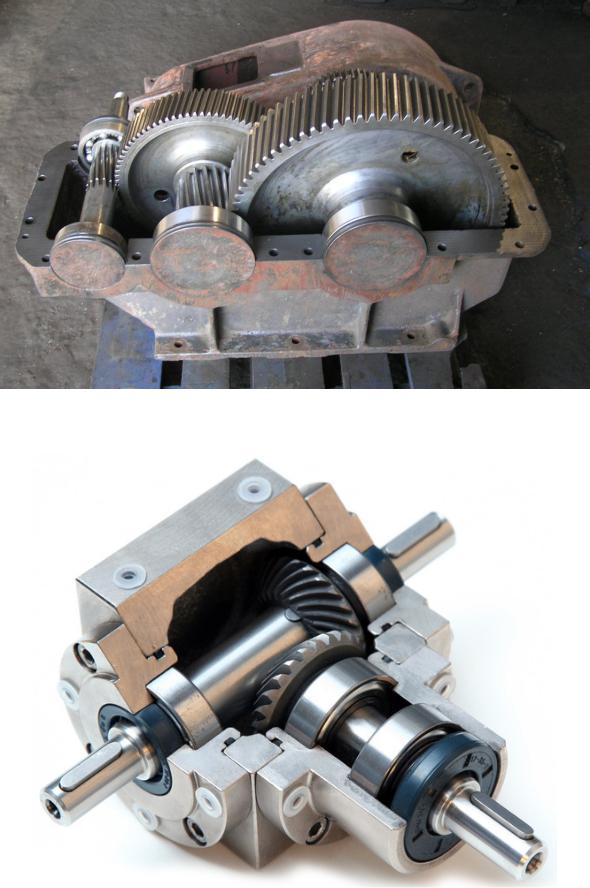

Рис. 118. Двухступенчатый цилиндрический редуктор [117]
Рис. 119. Одноступенчатый конический редуктор [118]
71

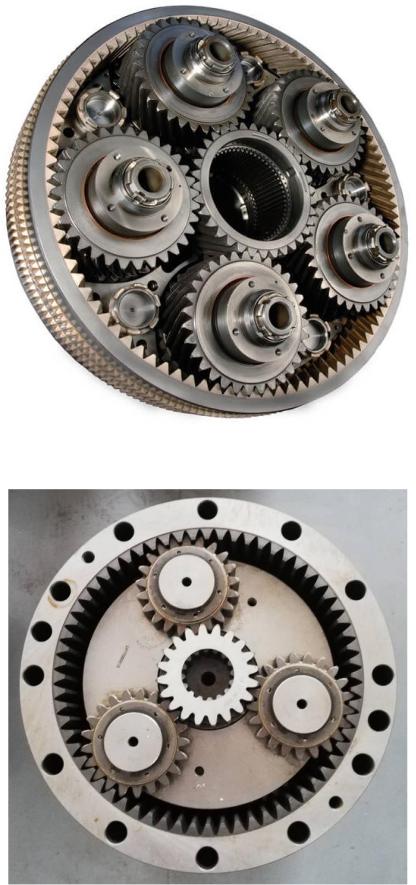

Рис. 120. Планетарный косозубый редуктор [119]
Рис. 121. Планетарный прямозубый редуктор [120]
72
6. ПРИВОДЫ МЕХАНИЗМОВ
Привод – устройство, содержащее источник энергии (двигатель), механизмы передачи и преобразования движения (редуктор), аппаратуру управления, служащее для приведения в движение технологических агрегатов.
Мотор-редуктор – механизм, в котором объединены электродвигатель, механизм преобразования движения (редуктор), при этом выходным валом устройства является вал редуктора (рис. 122).
На рис. 122 – 126 представлены приводы различного назначения.
На рис. 127 – 109 представлены кинематические схемы приводов различных технологических агрегатов.

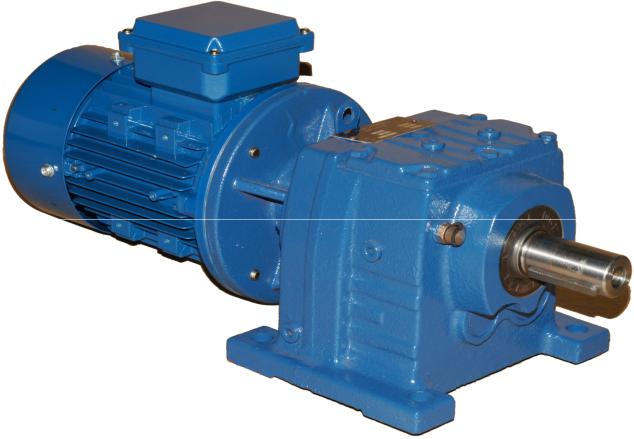

Рис. 122. Мотор-редуктор [121]
73

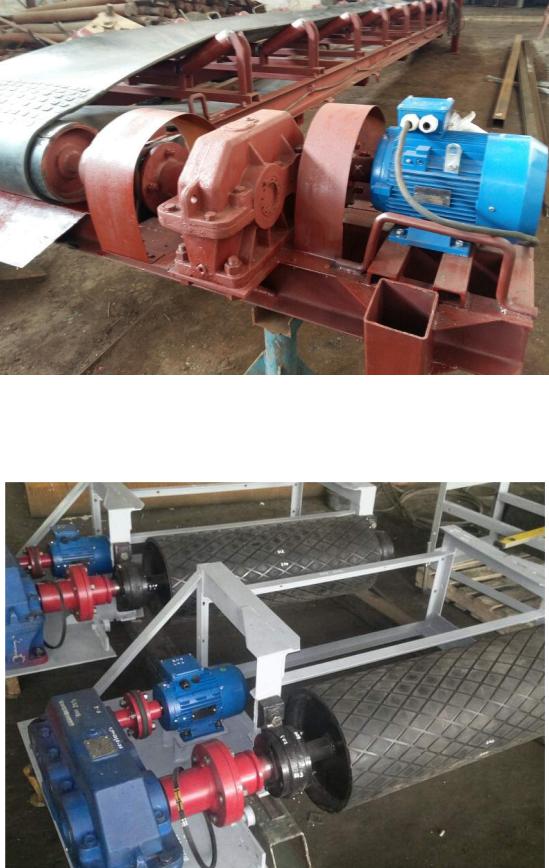

Рис. 123. Привод транспортёра, состоящий из электродвигателя, цилиндрического редуктора,
двух муфт (скрытых под защитными кожухами) [122]
Рис. 124. Привод механизма, состоящий из электродвигателя, двухступенчатого цилиндрического редуктора, двух муфт [123]
74
