Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

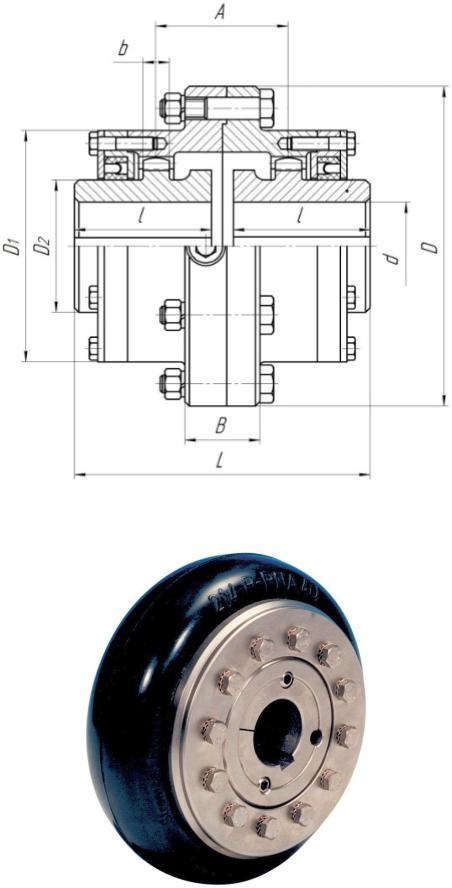

Рис. 107. Схема муфты зубчатой [107]
Рис. 108. Муфта с неразрезной торообразной оболочкой [108]
65

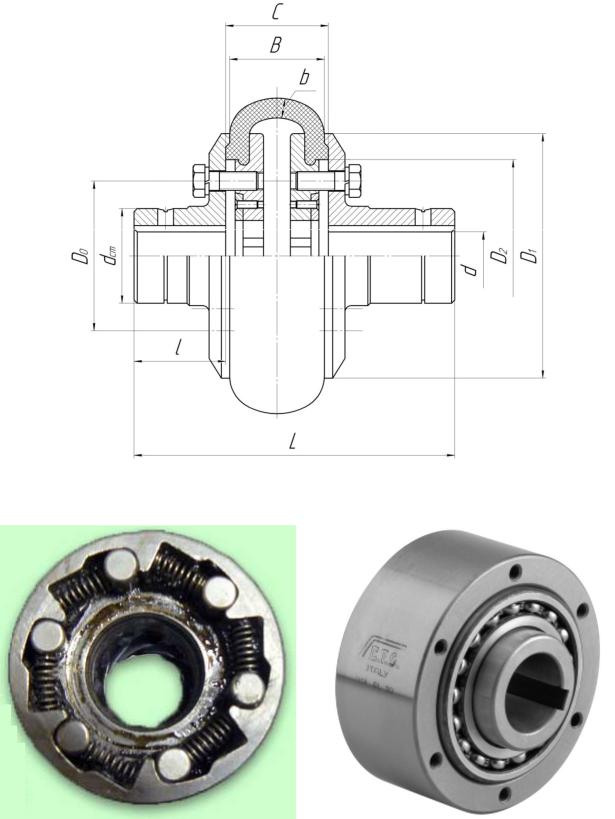

Рис. 109. Схема муфты с неразрезной торообразной оболочкой [107]
а |
б |
Рис. 110. Обгонные муфты [109, 110]:
а – обгонная муфта в разрезе; б – внешний вид обгонной муфты
66

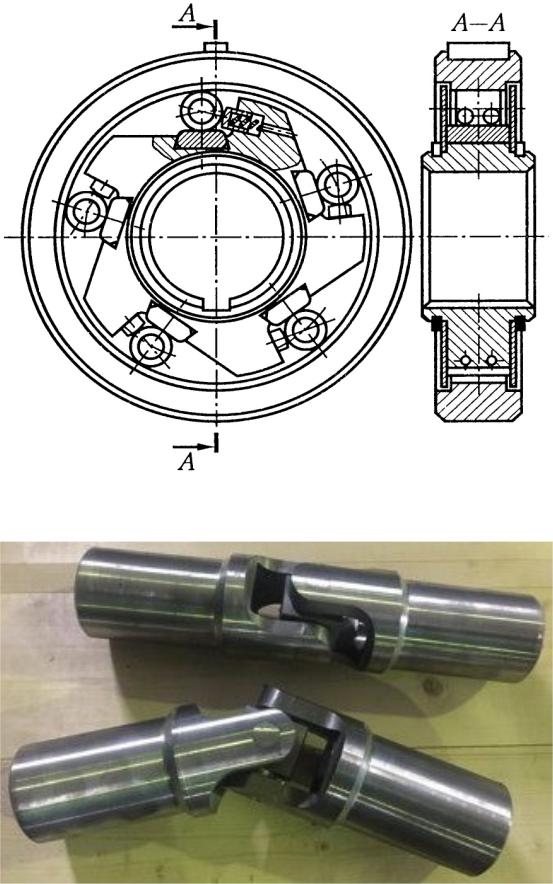

Рис. 111. Схема обгонной муфты [111]
Рис. 112. Шарнирные муфты [112]
67
а
б

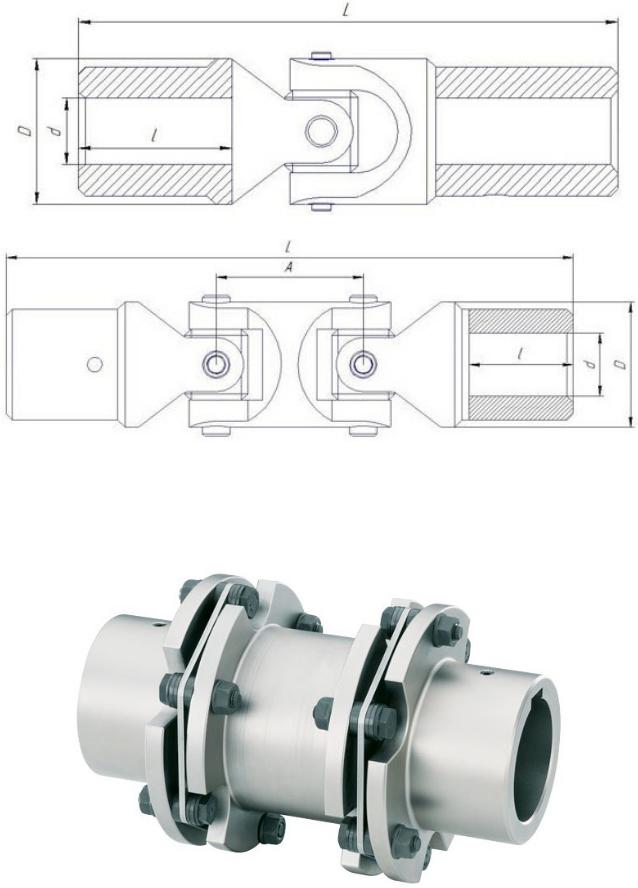

Рис. 113. Схемы шарнирных муфт [112]:
а– одинарная;
б– сдвоенная, с промежуточной спаренной вилкой
Рис. 114. Цельнометаллическая универсальная муфта [113]
68
5.5. Редукторы
Редуктор – механизм, служащий для понижения частоты вращения и увеличения крутящего момента выходного вала, а также для изменения ориентации его оси вращения. На рис. 115 – 121 приведены варианты редукторов.

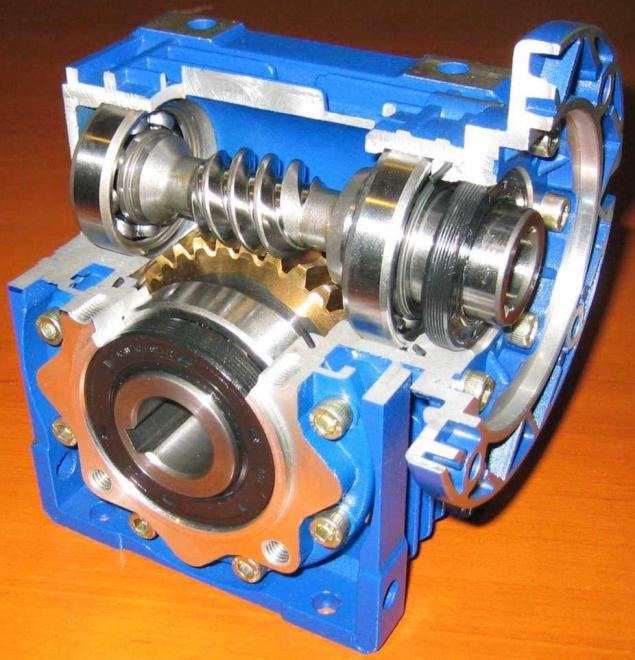

Рис. 115. Одноступенчатый червячный редуктор [114]
69
