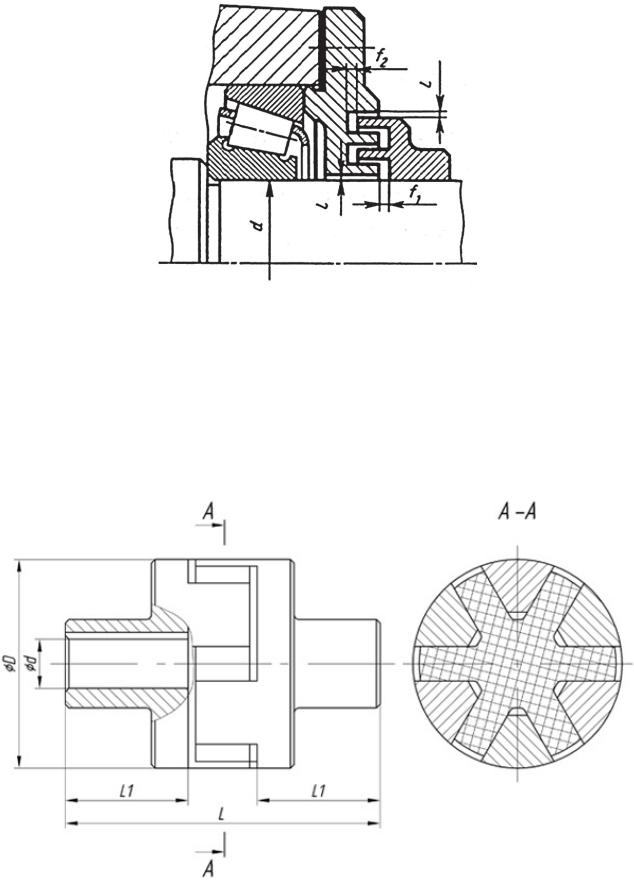

Рис. 98. Схема лабиринтного уплотнения [97]
5.4. Муфты
Муфта – устройство, осуществляющее механическое соединение валов, позволяющее осуществить передачу крутящего момента, а также выполняющее функцию предохранения механизмов от поломок. На рис. 99 – 105 представлены некоторые варианты муфт и их схемы.
Рис. 99. Схема муфты кулачковой упругой со звездочкой [99]
60

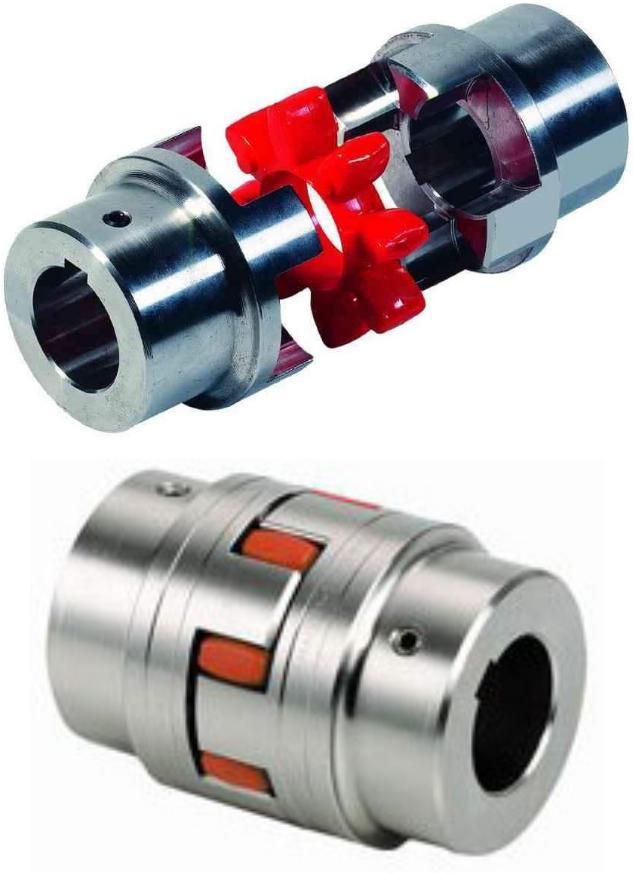

Рис. 100. Муфта кулачковая упругая со звездочкой [100]
61

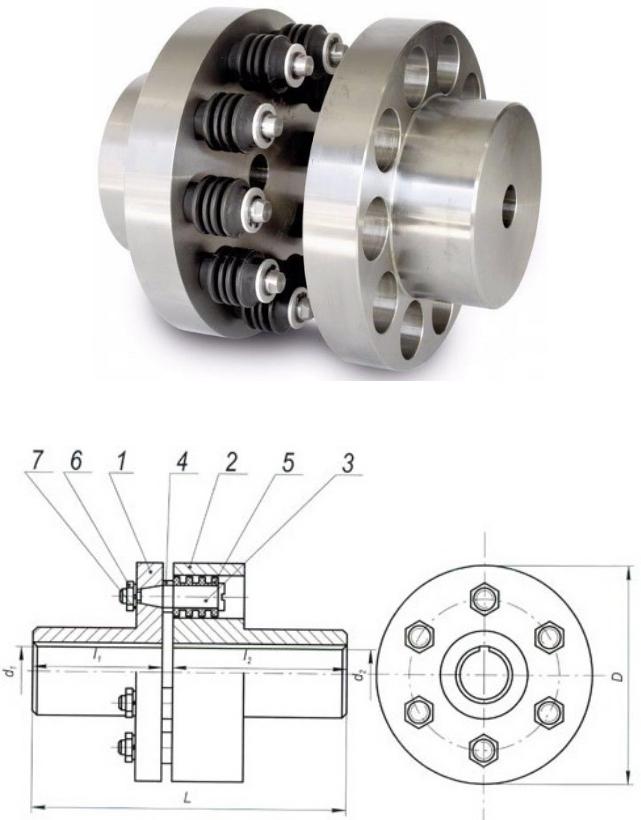

Рис. 101. Муфта упругая втулочно-пальцевая [101]
Рис. 102. Схема муфты упругой втулочно-пальцевой [102]:
1 – полумуфта (ведущая); 2 – полумуфта (ведомая); 3 – палец; 4 – втулка распорная; 5 – втулка упругая (набор колец); 6 – гайка; 7 – шайба пружинная
62

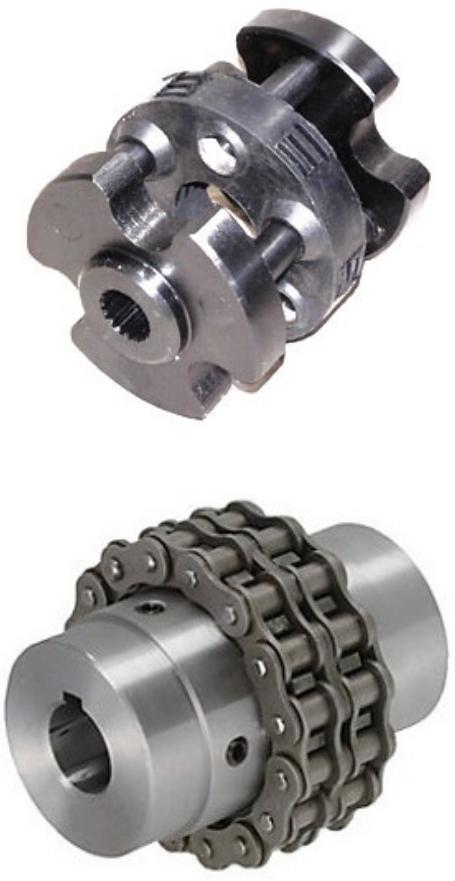

Рис. 103. Упругая муфта для тельфера [103]
Рис. 104. Муфта цепная [104]
63

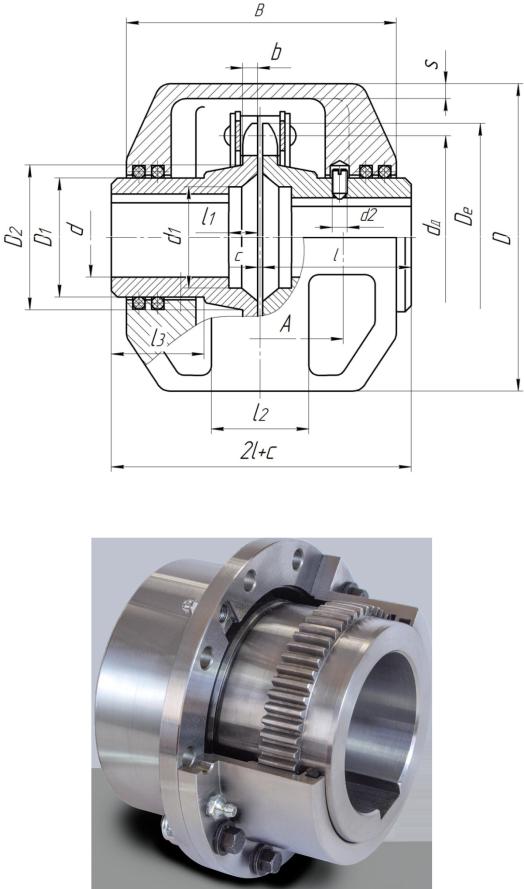

Рис. 105. Схема муфты цепной в защитном кожухе [105]
Рис. 106. Муфта зубчатая [106]
