Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

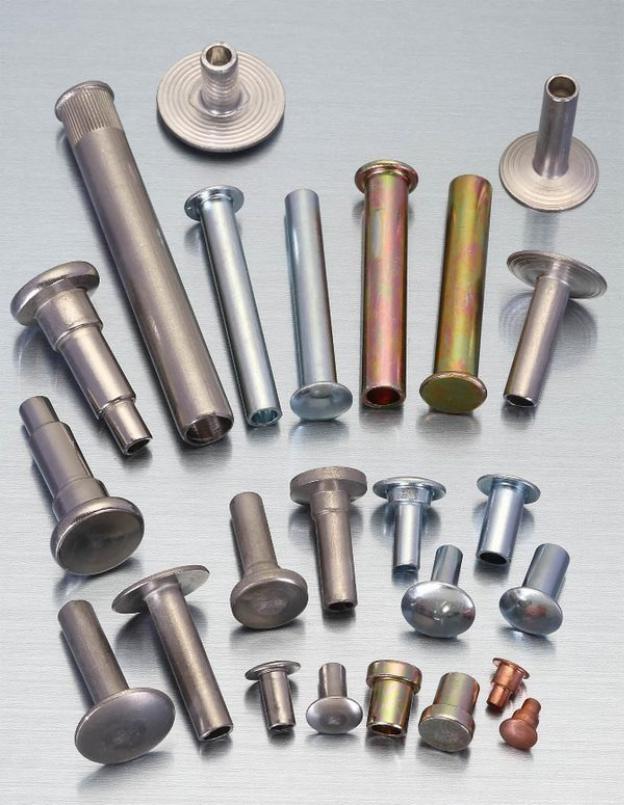

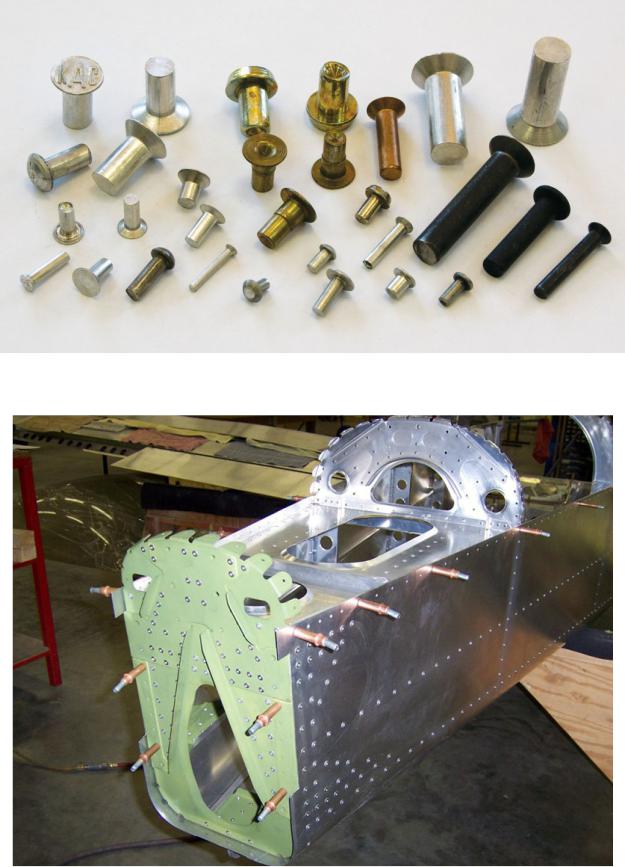

Рис. 27. Ассортимент заклёпок [30]

Рис. 28. Соединение однорядными и многорядными заклепочными швами [31]

22

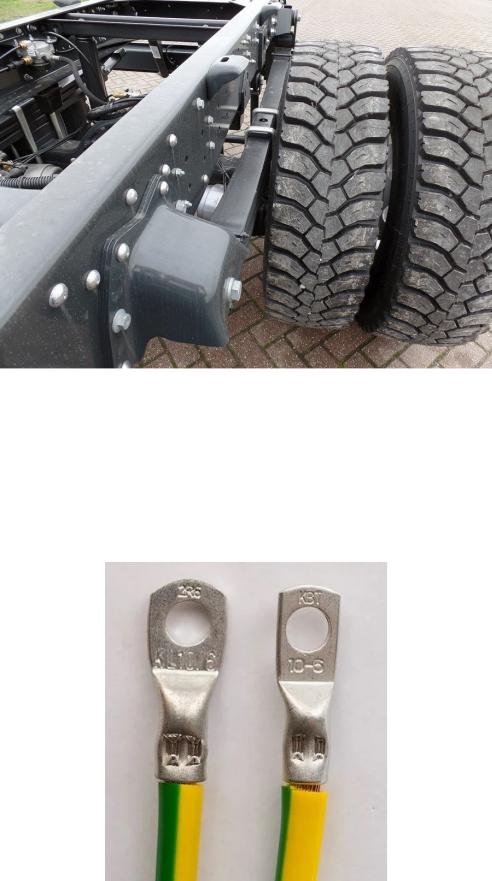

Рис. 29. Варианты заклепочных швов [32]

1.2.3. Опрессовочные соединения

Опрессовка – процесс соединения многожильных проводов, обеспечивающий плотный контакт путём обжатия с использованием специальных гильз и наконечников (рис. 30, 31).

Рис. 30. Опрессованные наконечники под винтовое соединение [33]

23

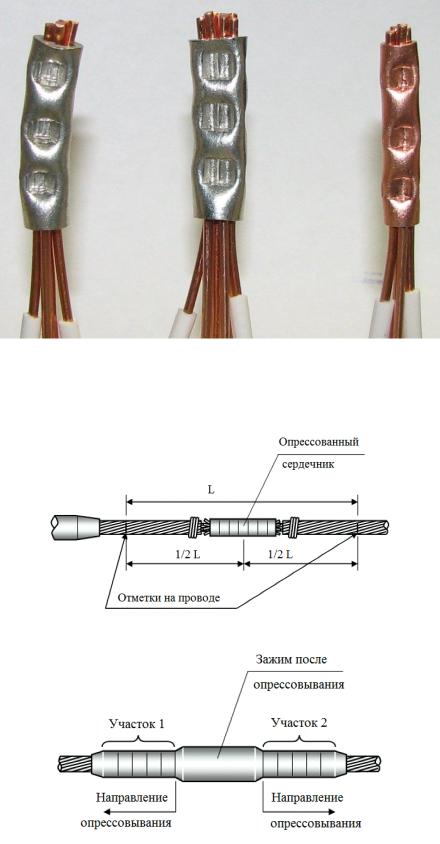

Рис. 31. Опрессованные электропровода [34]

Технология опрессовки показана на рис. 32.

а

б

Рис. 32. Технология опрессовки [35]:

а – установка стального сердечника; б – установка внешнего корпуса
