Материал: Компьютерная графика. интерфейс пользователя в программе AutoCAD 2018. Золотарева Н.Л., Подоприхин М.Н
Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам
60
1
2
3
4

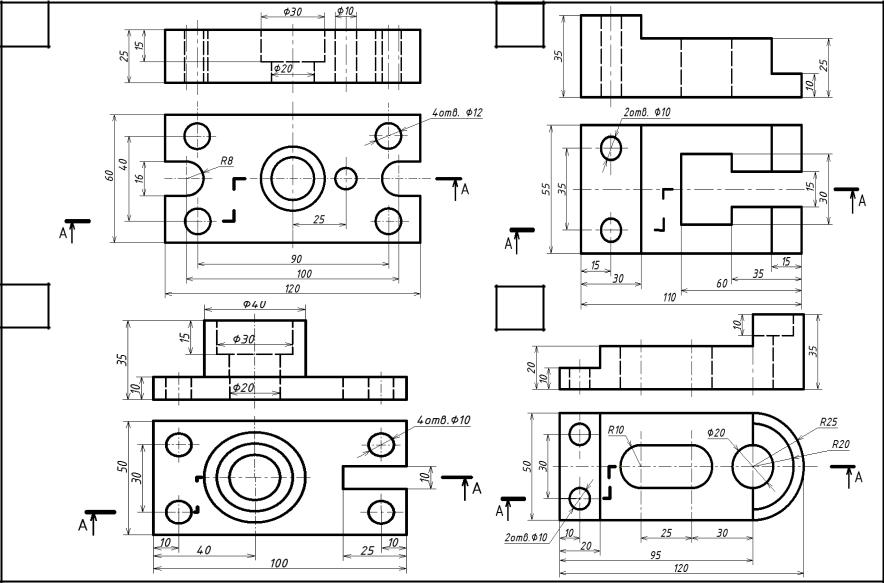

Рис. 93. Индивидуальные варианты 1– 4 задания 4
61
5
6
7
8

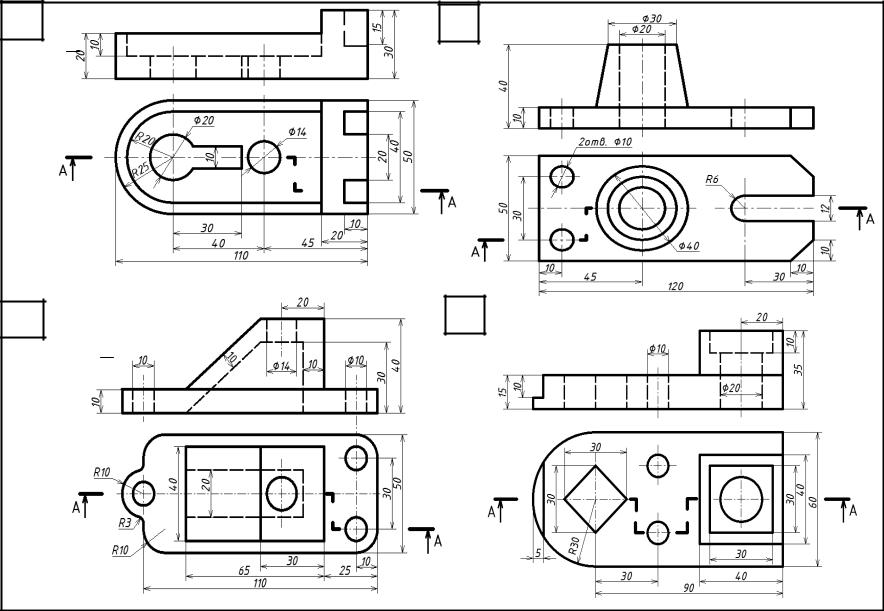

Рис. 94. Индивидуальные варианты 5– 8 задания 4
62
9
10
11
12

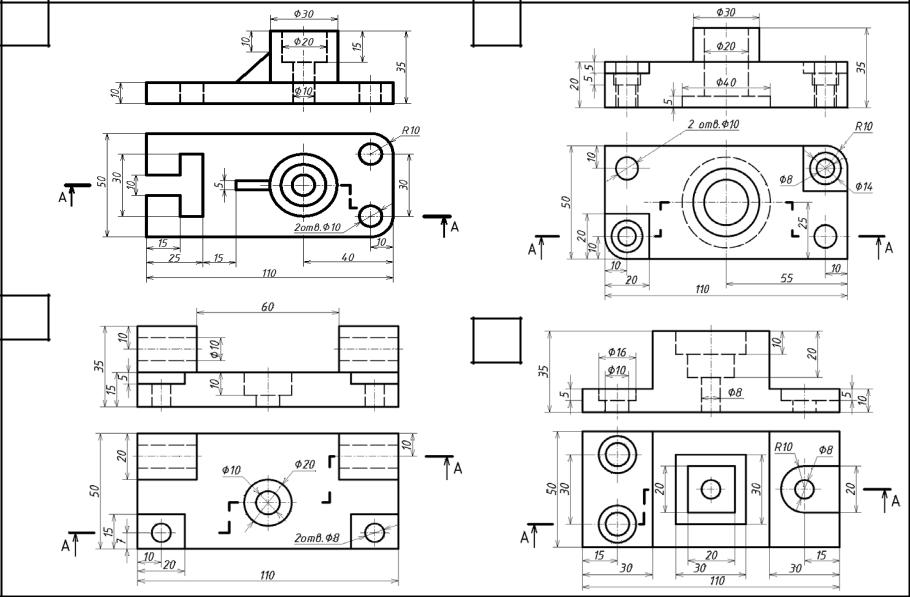

Рис. 95. Индивидуальные варианты 9–12 задания 4
63
13
14
15
16

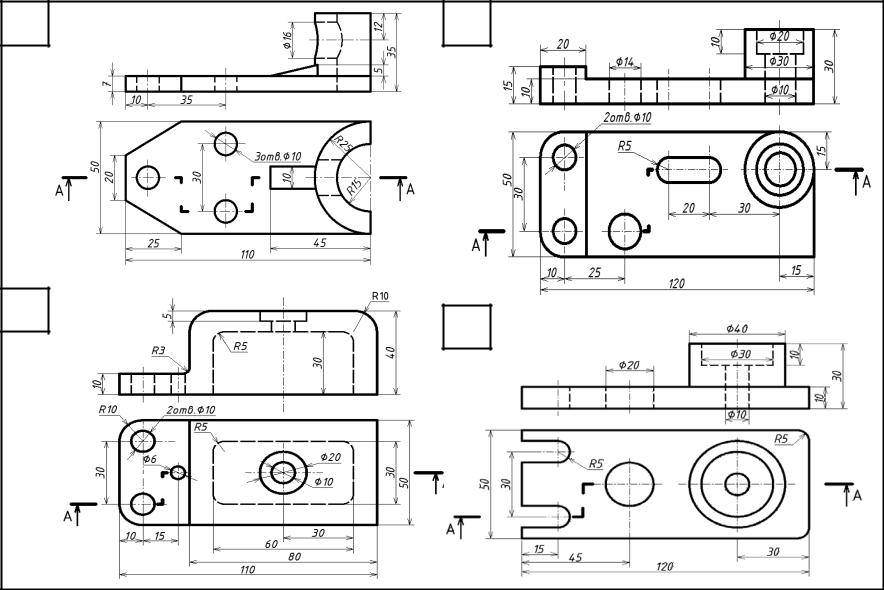

Рис. 96. Индивидуальные варианты 13–16 задания 4
17 |
18 |

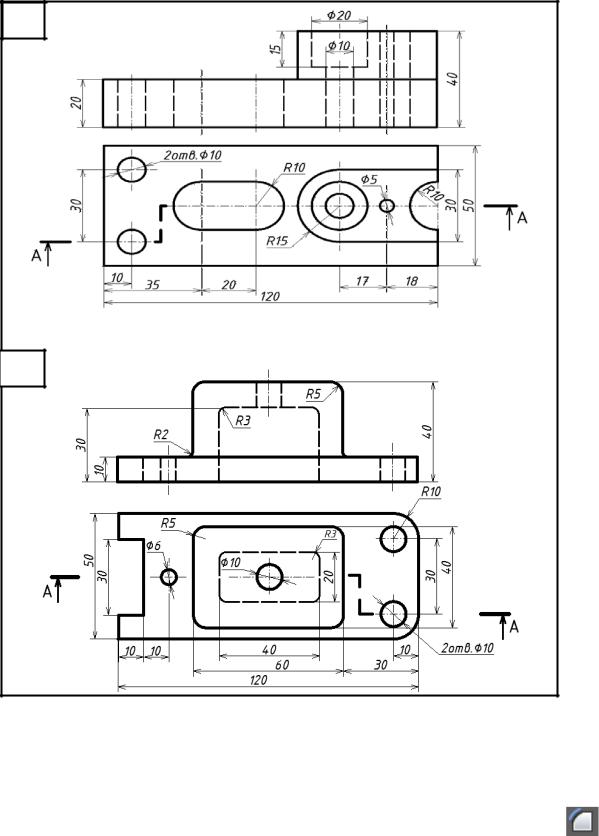

Рис. 97. Индивидуальные варианты 17–18 задания 4
РАЗДЕЛ 7. СОПРЯЖЕНИЕ
Команда Сопряжение в программе AutoCAD задается пиктограммой Она позволяет дугой определенного радиуса построить на чертежах плавное скругление двух отрезков, дуг или окружностей, необходимое при вычерчивании некоторых элементов деталей. Существуют три варианта сопряжений:
внешнее (рис. 98, а), внутреннее (рис. 98, б) и смешанное (рис. 98, в).
64
