ный размер (рис. 2.7).

3.Указать графическим курсором точку р1 - начало первой выносной линии (рис.2.8а).

4.Указать графическим курсором точку р2 - начало второй выносной ли-

нии.

5.Указать графическим курсором точку рЗ - положение размерной линии.

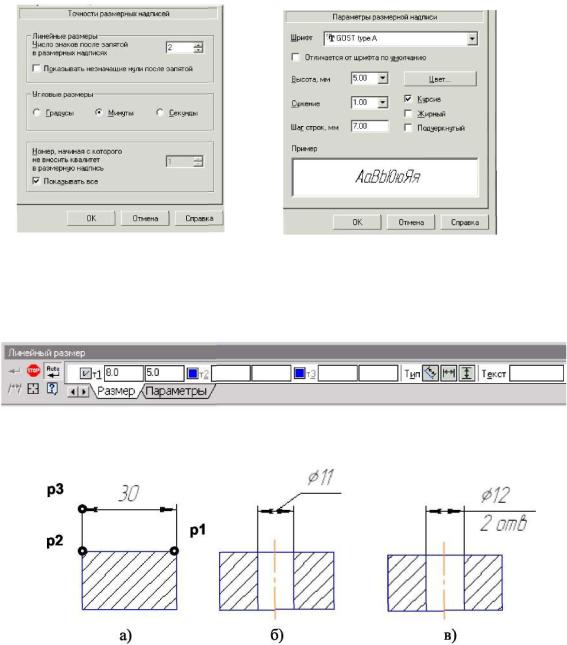

Рис. 2.6. - Окна «Точности размерных надписей» и

«Параметры размерных надписей»

Рис. 2.7 - Вид Панели свойств при нанесении линейных размеров

Рис. 2.8. - Варианты нанесение линейных размеров

Для нанесения линейного размера со знаком диаметра и на полке (рис. 2.8 б) необходимо после задания двух точек начала выносных линий (точек р1 и р2) щелкнуть графическим курсором в окне Текст Панели свойств, затем в окне Задание размерной надписи указать необходимый символ (рис. 2.9 а).

Для изображения размера с полкой необходимо указать в Панели свойств элемент Параметры. Далее необходимо указать нужную опцию: на полке влево, на полке вправо ... (рис. 2.9 б).

31

Для нанесения линейного размера со знаком диаметра с указанием количества отверстий (см. рис. 2.9 в) необходимо после задания двух точек начала выносных линий (точек р1 и р2) щелкнуть графическим курсором в окне Текст Панели свойств, в окне Задание размерной надписи указать символ знака диаметра, а затем щелкнуть

на кнопке и в окне Текст под размерной надписью набрать текст 2 отв.

После этого щелкнуть на кнопке ОК (рис. 2.9 а).

2.2.5 Размеры радиусов и диаметров

Расширенная панель радиальных размеров содержит команды

простановки - простого радиального размера и радиального размера -с изломом размернойлинии.

Для нанесения размеров радиуса или диаметра необходимо:

1)щелкнуть на пиктограмме Радиальный размер или Диаметральный размер;

2)указать графическим курсором точку на изображении дуги или окружности

-точка р1 (рис. 2.10а, б);

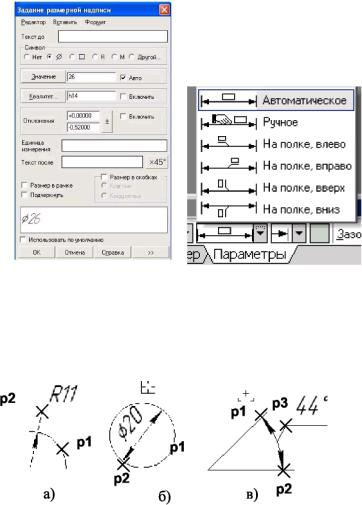

Рис. 2.9. - Содержание окна Задание размерной надписи и закладки Параметры

3) указать графическим курсором точку, определяющую положение размерной линии - точка р2 (рис. 2.10а, б).

Рис. 2.10 - Нанесение размеров дуги, диаметра окружности и углового размера

32

2.2.6Угловой размер

Панель расширенных команд ввода угловых размеров включает в себя:

- Угловой размер, - Угловой размер от общей базы, - Угловой цепной

размер, - Угловой размер с общей размерной линией, - Угловой размер с обрывом. Панель свойств при вводе угловых размеров содержит поля ввода и пере-

ключатели, позволяющие задавать положение характерных точек

Рис. 2.11 - Параметры углового размера размера, управлять его ориентацией и содержанием размерной надписи (рис.

2.11). По умолчанию система строит угловой размер - для острых углов. Переключатель типа размера - строит размер на максимальный (тупой)

угол, а переключатель - создает размер больше 180°. Для нанесения углового размера необходимо:

1)щелкнуть на кнопке - Угловой размер;

2)указать графическим курсором точку на изображении первой прямой - точ-

ка р1 (рис. 2.10 в);

3)указать графическим курсором точку на изображении второй прямой - точ-

ка р2 (рис. 2.10 в);

4)указать графическим курсором точку, определяющую положение размерной линии - точка р3 (рис. 2.10 в).

2.3План лабораторной работы «Очертания технических форм»

1.Выбрать формат A3 с основной надписью вдоль короткой стороны.

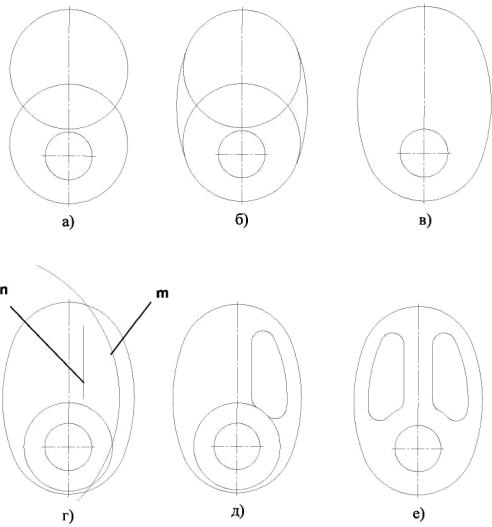

2.Изобразить осевые линии (рис.2.12 а).

Для этого:

а) активизировать панель Геометрия;

б) щелкнуть по пиктограмме Отрезок, задать стиль линии Осевая, а затем изобразить осевые линии (рис. 2.12 а). При формировании изображений осевых

В Панели свойств задать расстояние между осевыми линиями. Изображения вертикальных и горизонтальных линий рекомендуется выполнять при включенном

режиме - Ортогональное черчение панели Текущее состояние.

3. Изобразить заданные окружности (рис. 2.12 а). Для точного указания точек

использовать объектную привязку Пересечение. Для этого щелкнуть на кнопке -

Установка глобальных привязок и в открывшемся окне установить опцию Пересечение.

4. Построить окружности, касательные к заданным окружностям (рис. 2.12 б).

33

Для этого использовать команду - Касательная окружность к двум кривым.

5.Удалить ненужные части окружностей. Использовать команду - Усечь кривую панели Редактирования (рис. 2.12 в).

6.Построить дугу окружности m на заданном удалении от внешнего контура и прямую n, параллельную вертикальной оси симметрии (рис. 2.12 г). Использовать

команду - Эквидистанта кривой панели Геометрия.

7. Построить сопряжения между прямой n и дугой окружности m. Для по-

строения сопряжений использовать команду - Скругление (рис. 2.12 д, ж).

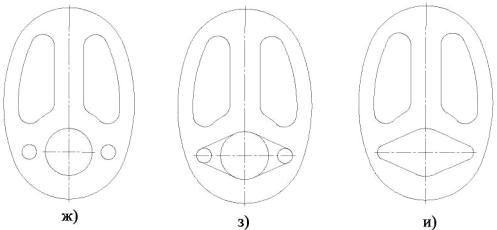

8. Построить окружности и касательные к ним. Для построения касательных использовать опцию - Отрезок, касательный к двум кривым (рис. 2.12 з, и).

9.Удалить ненужные части окружности с использованием команды -

Усечь кривую (рис. 2.12 к).

10.Установить точность размерных надписей - число знаков после запятой 0 (рис. 2.12). Выполнить изображения размеров.

11.Заполнить основную надпись.

Пример выполненной работы представлен на рис. 2.13.
