5. Розрахунок плеч остійності судна приводяться в таблиці 6.9
Таблиця 6.9 – Розрахунок плеч остійності на відхід та прихід
НА ВІДХІД
Розрахункові |
|
Чисельні значення |
|
|
|
|
|
|
|
|
|
|
||||
величини |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
θ |
0 |
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
lф |
0 |
1,55 |
3,06 |
4,44 |
5,65 |
6,63 |
7,29 |
7,65 |
7,74 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
sin θ |
0 |
0,17 |
0,34 |
0,50 |
0,64 |
0,77 |
0,87 |
0,94 |
0,98 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
zg*sin θ |
0 |
1,40 |
2,76 |
4,04 |
5,19 |
6,19 |
6,99 |
7,59 |
7,95 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
lст = lф - zg*sin θ |
0 |
0,15 |
0,30 |
0,40 |
0,46 |
0,44 |
0,30 |
0,06 |
-0,21 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НА ПРИХІД |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
θ |
|
0 |
|
10° |
|
20° |
|
30° |
|
40° |
50° |
|
60° |
|
70° |
80° |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
lф |
|
0 |
|
1,54 |
|
3,06 |
|
4,45 |
|
5,68 |
6,66 |
|
7,32 |
|
7,67 |
7,75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
sin θ |
|
0 |
|
0,17 |
|
0,34 |
|
0,50 |
|
0,64 |
0,77 |
|
0,87 |
|
0,94 |
0,98 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
zg*sin θ |
|
0 |
|
1,39 |
|
2,73 |
|
3,99 |
|
5,13 |
6,12 |
|
6,92 |
|
7,50 |
7,87 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
lст = lф - zg*sin θ |
|
0 |
|
0,15 |
|
0,32 |
|
0,46 |
|
0,55 |
0,55 |
|
0,41 |
|
0,17 |
-0,11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6. Розрахункова амплітуда бортової хитавиці:
Θr = 109*k*X1*X2*√r*S
Θr = 109*0,93*1*0,97*√(0,64*0,087)
Θr відхід = 23,4 109*0,93*1*0,97*√(0,65*0,089)
Θr прихід = 23,7
Значення беруться з таблиць 1, 7, 8 ТЕХ судна
7. Значення критерію погоди:
K відхід = = 4,46
K прихід = = 4,77
8. Плечо кренячого моменту від дії постійного вітру:
27
lw1 = 504
1000 ∆
lw1 отход = 504 1160,56 5,28 = 0,016 1000 19466 9,81
lw1 приход = 504 1189,35 5,35 = 0,017 1000 18896 9,81
9. Плечо кренячого моменту від пориву вітру: lw2 = 1.5* lw1
lw2 отход = 0,024
lw2 приход = 0,026

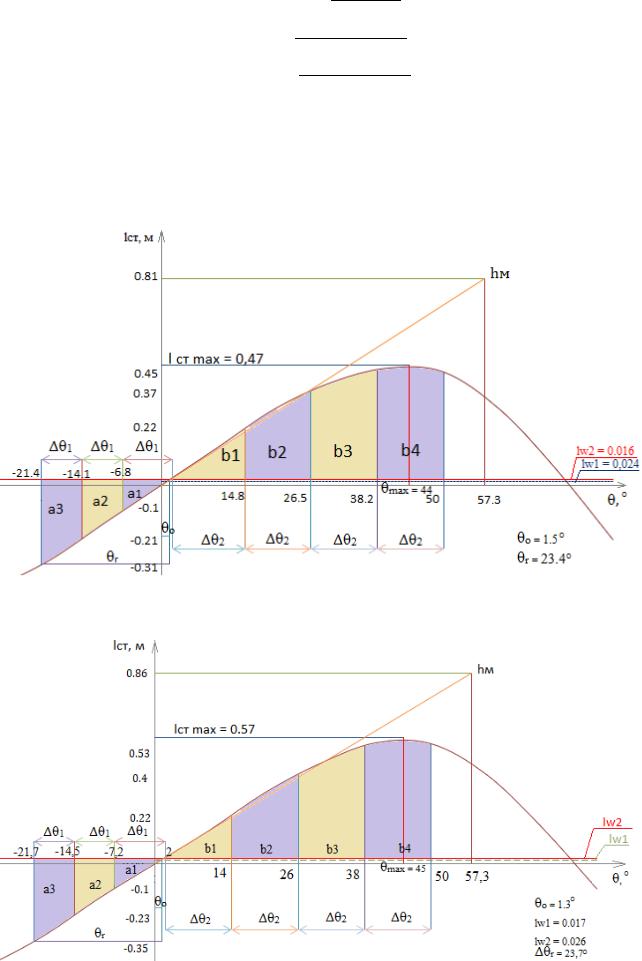

Рисунок 6.1 - Діаграма статичної остійності судна на відхід из порту Кінгстон
Рисунок 6.2 - Діаграма статичної остійності судна на прихід в порт Маріуполь
28
Таблиця 6.10 – Розрахунок площин b і a на відхід та прихід
НА ВІДХІД
∆θ1 = (θ1 + 1.5* θ0)/3 = |
7,29 |
|
∆θ2 = (θb - 1.5* θ0)/4 = |
11,75 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Коэф. |
|
|
|
|
|
|
Коэф. |
|
|
|
ai |
|
|
Сімпсона |
|
ai*ki |
|
|
bi |
Симпсона |
bi*ki |
||
|
|
|
|
ki |
|
|
|
|
|
|
ki |
|
|
a1 = 0 |
|
|
1 |
|
0 |
|
b1 = 0 |
1 |
0 |
||||
a2 = |
0,1 |
|
|
3 |
|
0,3 |
|
b2 = |
0,22 |
4 |
0,88 |
||
a3 = |
0,21 |
|
|
3 |
|
1,63 |
|
b3 = |
0,37 |
2 |
0,74 |
||
a4 = |
0,31 |
|
|
1 |
|
0,31 |
|
b4 = |
0,45 |
4 |
1,8 |
||
|
|
|
|
|
|
|
|
|
|
b5 = |
0,44 |
1 |
0,44 |
|
|
|
|
|
∑a = |
1,24 |
|
|
|
∑b = |
3,86 |
||
|
a = (3/8)* ∑a*∆θ1рад = |
0,06 |
|
b = (1/3)* ∑b*∆θ2рад = |
0,26 |
||||||||
НА ПРИХІД |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
∆θ1 = (θ1 + 1.5* θ0)/3 = |
7,25 |
|
∆θ2 = (θb - 1.5* θ0)/4 = |
12,01 |
||||||||
|
|
|
|
|
Коэф. |
|
|
|
|
|
Коэф. |
|
|
|
ai |
|
|
|
Сімпсона |
|
ai*ki |
|
bi |
Симпсона |
bi*ki |
||
|
|
|
|
|
ki |
|
|
|
|
|
ki |
|
|
|
|
0 |
|
|
1 |
|
|
0 |
|
b1 |
|
1 |
0 |
|
a1 = |
|
|
|
|
|
= |
0 |
|||||
|
a2 = |
0,1 |
|
|
3 |
|
|
0,3 |
|
b2 |
|
4 |
0,88 |
|
|
|
|
|
|
= |
0,22 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
a3 = |
0,23 |
|
3 |
|
|
0,69 |
|
b3 |
|
2 |
0,8 |
|
|
|
|
|
|
= |
0,40 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
a4 = |
0,35 |
|
1 |
|
|
0,35 |
|
b4 |
|
4 |
2,12 |
|
|
|
|
|
|
= |
0,53 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
b5 |
|
1 |
0,54 |
|
|
|
|
|
|
|
|
|
|
|
0,54 |
||
|
|
|
|
|
|
|
|
|
|
= |
|
|
|
|
|
|
|
|
∑a = |
1,34 |
|
|
|
∑b = |
4,34 |
||
|
a = (3/8)* ∑a*∆θ1рад = |
0,06 |
b = (1/3)* ∑b*∆θ2рад = |
0,30 |
|||||||||
Визначення величин площ ДСО А30 та А40 виконується у формі таблиці використовуючи правило Сімпсона.
29
Таблиця 6.11 – Розрахунок площ ДСО А30 та А40 на відхід та прихід
НА ВІДХІД
Розрахункові |
|
|
|
|
Числові значення |
|
|
|
|
|
|
величини |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кут крену, θ |
0° |
10° |
|
20° |
30° |
40° |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Площа А40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
lст |
0 |
0,15 |
|
0,30 |
040 |
0,46 |
∆θ = |
0,1745 |
|
рад |
|
Коеф. |
1 |
4 |
|
2 |
4 |
1 |
А40 = ∆θ*∑40/3 = |
|
0,19 |
||
Сімпсона, ki |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ki*lст |
0 |
0,59 |
|
0,60 |
1,61 |
0,46 |
∑40 |
|
3,25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Площа А30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
lст |
0 |
0,15 |
|
0,30 |
0,40 |
|
|
∆θ = 0,1745 рад |
|
||
|
|
|
|
|
|
|
|
|
|||
Коеф. |
1 |
3 |
|
3 |
1 |
|
А30 = 3*∆θ*∑30/8 |
|
0,11 |
||
Сімпсона, ki |
|
|
|
= |
|
||||||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
ki*lст |
0 |
0,44 |
|
0,89 |
0,40 |
|
|
∑30 |
|
1,74 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А30-40 = А30 – А40 = |
0,08 |
|
|
|
|
|
||
НА ПРИХІД
Розрахункові |
|
|
|
|
Числові значення |
|
|
|
|
|
|
величини |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кут крену, θ |
0° |
10° |
|
20° |
30° |
40° |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Площа А40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
lст |
0 |
0,15 |
|
0,32 |
0,46 |
0,55 |
∆θ = |
0,1745 |
|
рад |
|
|
|
|
|
|
|
|
|
|
|
|
|
Коеф. |
1 |
4 |
|
2 |
4 |
1 |
А40 = ∆θ*∑40/3 = |
|
0,21 |
||
Сімпсона, ki |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
ki*lст |
0 |
0,62 |
|
0,65 |
1,82 |
0,55 |
∑40 |
|
3,64 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Площа А30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
lст |
0 |
0,15 |
|
0,32 |
0,46 |
|
|
∆θ = 0,1745 рад |
|
||
|
|
|
|
|
|
|
|
|
|||
Коеф. |
1 |
3 |
|
3 |
1 |
|
А30 = 3*∆θ*∑30/8 |
|
0,12 |
||
Сімпсона, ki |
|
|
|
= |
|
||||||
|
|
|
|
|
|
|
|
|
|||
ki*lст |
0 |
0,46 |
|
0,97 |
0,46 |
|
|
∑30 |
|
1,89 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А30-40 = А30 – А40 = |
0,09 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
30
Таблиця 6.12 – Розрахунок нормуючих IMO параметрів остійності
|
Найменування величин |
Позначення і формули |
Значення величин |
|
||||||
|
|
|
|
|
|
|||||
відхід |
|
прихід |
|
|||||||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
|
|
3 |
|
4 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Розрахункова водотонажність, |
|
р |
|
|
19507,18 |
|
|||
|
т |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
Осадка судна, м |
|
T |
9,49 |
|
9,29 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Виправлена метацентрична |
|
h |
0,81 |
|
0,86 |
|
|||
|
висота, м |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
Площа парусності, м2 |
|
Av |
1160,56 |
|
1189,35 |
|
|||
|
Апліката центра парусності |
|
Zп |
0,54 |
|
0,70 |
|
|||
|
(ЦП) від ВЛ, м |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
Плече парусності, м |
|
zv = zп + T/2 |
5,28 |
|
5,35 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Плече кренувального моменту |
|
lw1=0,504 Av zv / (g D) |
0,016 |
|
0,02 |
|
|||
|
від постійного вітру, м |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
Плече кренувального моменту |
|
lw2 = 1,5 lw1 |
0,024 |
|
0,03 |
|
|||
|
від пориву вітру, м |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
Сумарна площа скулових |
|
Aк |
|
|
52 |
|
|||
|
кулів, м2 |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
Відносна площа скулових |
|
100 Aк / (L B) |
|
|
1,53 |
|
|||
|
кілів,% |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
Коефіцієнт |
|
k |
|
|
0,93 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Інерційний коефіцієнт |
|
с=0,373+0,023B/T- |
0,4 |
|
0,4 |
|
|||
|
|
0,043L/100 |
|
|
||||||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Параметр |
|
√h/T |
0,09 |
|
0,10 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Період хитавиці, с |
|
T = 2 c B / |
|
|
|
16,6 |
|
||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
Коефіцієнт |
|
S |
0,087 |
|
0,089 |
|
|||
|
|
|
|
|
|
|
|
|
||
|
Відносна ширина |
|
B/T |
2,2 |
|
2,2 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Безрозмірний множник |
|
X1 |
|
|
1 |
|
|||
|
|
|
|
|
|
|
|
|||
|
Коефіцієнт загальної повноти |
|
|
0,662 |
|
0,659 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Безрозмірний множник |
|
X2 |
|
|
0,96 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Коефіцієнт |
|
r = 0,73 + 0,6 (zg - T) / |
0,641 |
|
0,646 |
|
|||
|
|
T |
|
|
||||||
|
|
|
|
|
|
|
|
|||
|
Амплітуда хитавиці, º |
|
r = 109 k X1 X2 |
|
|
24,3 |
|
24,9 |
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кут входу палуби у воду, º |
|
d= arctg(2(H- T) / B) |
0,24 |
|
0,26 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Кут крену від постійного |
|
0=57,3lw1/h |
1,50 |
|
1,30 |
|
|||
|
вітру, º |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
