дельных местах происходит непосредственное соприкосновение выступов неровностей трущихся поверхностей.
Жидкостное трение имеется, когда сопряженные поверхности при относительном движении полностью разделены достаточно толстым слоем смазки (4–70 мкм). В этом случае непосредственный контакт твѐрдых тел отсутствует и наблюдается трение в самом слое смазки.
6.1.2.Подшипники качения
Внастоящее время подшипники качения являются основным видом опор в различных областях машиностроения. Подшипники качения стандартизованы в широком диапазоне типоразмеров.
Подшипник качения (рис. 6.1) состоит из наружного 1 и внутреннего 3 колец с дорожками качения, тел качения (шариков или роликов) 2 и сепараторов 4, служащих для разделения
инаправления тел качения. В большинстве случаев внутреннее кольцо насаживается на вал и вращается с ним, а наружное запрессовывается в корпус и является неподвижным.
По виду тел качения различают подшипники шариковые
ироликовые, по числу рядов тел качения – однорядные и многорядные, по нагрузочной способности подшипники делят на несколько серий.
Рис. 6.1
99
Кольца, шарики и ролики изготавливают из специальных шарико-подшипниковых хромистых сталей ШХ6, ШХ9, ШХ15 с последующей термообработкой, из малоуглеродистых сталей с последующей цементацией и закалкой. Сепараторы чаще всего штампуют из мягкой углеродистой стали или цветных металлов.
Смазка подшипников качения существенно влияет на их долговечность, уменьшает трение, способствует отводу тепла, предохраняет от коррозии и т.д. Подшипники качения смазывают пластичными и жидкими минеральными смазками.
Пластичные смазки применяют для подшипников, работающих при окружной скорости поверхности вала до 10 м/с и температуре до 120 С.
Жидкая смазка применяется при любых скоростях и температуре узла подшипника до 150 С, жидкие смазки имеют лучшие эксплуатационные свойства, чем пластичные (меньше коэффициент трения, лучший отвод тепла и т.д.), но они требуют применения довольно сложных уплотняющих устройств.
Подшипники качения выходят из строя по следующим причинам: усталостное выкрашивание рабочих поверхностей деталей подшипника; образование вмятин на беговых дорожках колец, возникающих под действием больших динамических и статических нагрузок; абразивный износ колец и тел качения в плохо защищенных от пыли и грязи подшипниках; разрушение колец, тел качения и сепараторов при перегрузках и перекосах колец.
Основными причинами выхода из строя подшипников качения являются усталостное выкрашивание при переменных нагрузках и пластические деформации при статическом нагружении. В соответствии с этим расчет подшипников производят на долговечность по динамической грузоподъемности и на статическую грузоподъемность (для предупреждения остаточных пластических деформаций).
100
6.2. Муфты
Муфтами называют устройства для соединения деталей валов, труб, стержней и т.д. Основное назначение муфт – передача крутящего момента между валами. Наряду с передачей крутящего момента муфты отдельных типов могут выполнять
идругие функции (компенсировать погрешности изготовления
имонтажа валов, обеспечивать соединение и разъединение валов во время работы машины, предохранять детали от поломок при перегрузках и т.д.).
По назначению и управляемости муфты можно разделить на постоянно замкнутые, сцепные управляемые, сцепные самоуправляемые (автоматические).
Постоянно замкнутые муфты служат для постоянного соединения валов. Их разделяют на жесткие, компенсирующие и упругие.
Жесткие муфты соединяют валы как одно целое. Их применяют при точной соосности валов в тихоходных приво-
дах (рис. 6.2).

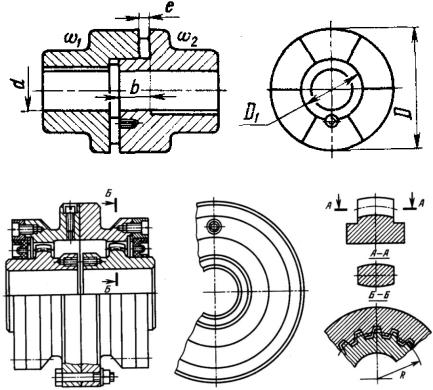

Рис. 6.2
Компенсирующие муфты служат для соединения валов с неточно совмещенными геометрическими осями. В зависимости от конструкции они компенсируют радиальные, осевые и угловые смещения валов, вызванные неточностью их изготовления и сборки (рис. 6.3, 6.4).
101
Рис. 6.3
Рис. 6.4
Упругие муфты (втулочно-пальцевые, с резиновой звездочкой, с упругой торообразной оболочкой, со змеевидной пружиной) (рис. 6.5) компенсируют смещения валов и смягчают динамические нагрузки.
Сцепные управляемые муфты предназначены для соеди-
нения и разъединения валов во время работы машины. По принципу работы их делят на две группы: а) кулачковые и зубчатые; б) фрикционные (дисковые и конические) (рис. 6.6).
Сцепные самоуправляемые муфты автоматически разъ-
единяют или соединяют валы в зависимости от изменения режима работы: скорости вращения валов (центробежные), величины крутящего момента (предохранительные, рис. 6.7) , направления вращения (обгонные, рис. 6.8).
102
Рис. 6.5

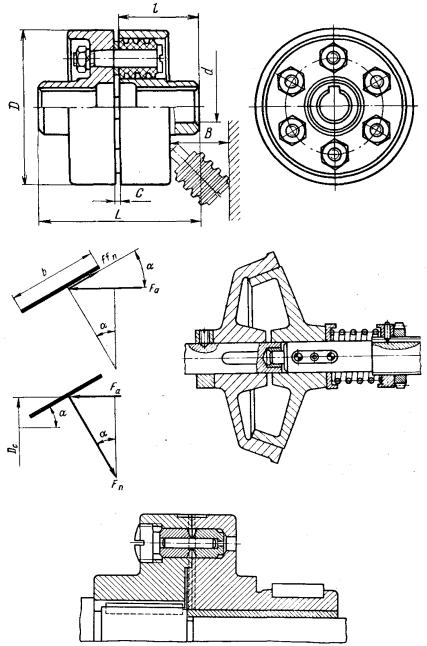

Рис. 6.6
Рис. 6.7. Предохранительная муфта со срезным штифтом
