Материал: Механика. Учебное пособие. Рукин Ю.Б., Нилов В.А

где 1,3 – коэффициент, учитывающий напряжения кручения при затяжке болта.

Обычно для упрощения расчета условно принимают е =

отсюда можно определить внутренний диаметр болта.

12.1. Расчет соединений, включающих группу болтов

Расчет сводится к определению расчетной нагрузки, действующей на наиболее нагруженный болт. Затем этот болт рассчитывают на прочность в соответствии с одним из рассмотренных случаев нагружения. Различают следующие варианты расчета соединений, включающих группу болтов.

Случай 1. Нагрузка, действующая на соединение, перпендикулярна к плоскости стыка, проходит через его центр тяжести (раскрывает стык деталей). Это – типичный случай крепления фланцевых соединений, круглых и прямоугольных крышек. Все болты такого соединения нагружены одинаковым усилием. При расчете болтов в формулы вместо F подставляют

Fp .

Случай 2. Нагрузка сдвигает детали соединения в плоскости стыка. Примером подобного соединения могут служить опорные устройства типа кронштейна с консольно приложенной нагрузкой по отношению к центру тяжести болтового соединения. При расчете соединения действующую нагрузку приводят к центру тяжести соединения. Пользуясь принципом независимости действия сил, определяют составляющие от силы и момента, действующие на каждый болт, и их равнодействующую. Последующий расчет выполняют для наиболее нагруженного болта.

Случай 3. Нагрузка приложена асимметрично и раскрывает стык деталей (рис. 12.7, а). Решение задачи обычно является комбинированным: расчет выполняют по условию нераскрытия стыка, а также при наличии составляющих нагрузки, параллельных стыку, по условию сдвига в плоскости стыка.

154

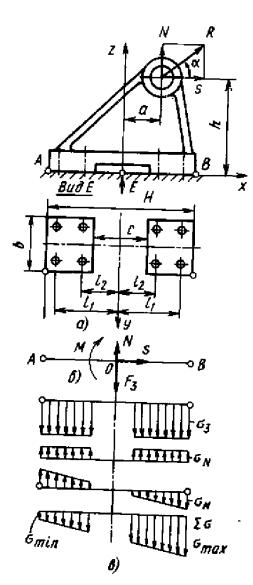

Рис. 12.7 Болтовое соединение с ассиметрично приложенной нагрузкой: а–схема соединения; б–схема приведения сил к центру тяжести сечения; в – эпюры напряжений в стыке

155

Первое условие соответствует случаю, когда болт затянут, а внешняя нагрузка раскрывает стык деталей. Отличие состоит в том, что действующий на соединение момент вызывает неодинаковую нагруженность болтов.

Обычно используют следующий метод решения. Действующую нагрузку раскладывают на составляющие, одна из которых S параллельна плоскости стыка, а другая N перпендикулярна, и приводят к центру тяжести стыка: S = R cos ; N = R sin . Момент М = Sh - Na.

Составляющая N и момент М раскрывают стык, а составляющая S сдвигает детали в стыке. Раскрытие стыка и сдвиг деталей исключают затяжкой болтов соединения соответствующей силой F3 . Задача состоит в нахождении этой си-

лы и расчете по ней болта. Силу F3 определяют по наиболее

нагруженному болту. Диаметр остальных болтов соединения принимают равным диаметру наиболее нагруженного болта.

Далее рассчитывают F3 по условиям нераскрытия стыка и сдвига деталей в стыке.

По максимальному из полученных значений F3 выполняют расчет болтов.

По условию нераскрытия стыка F3 рассчитывают, исходя

из анализа напряжений, возникающих в плоскости стыка соединения двух деталей. До приложения нагрузки R при затяжке в стыке возникают напряжения смятия (напряжения затяжки) 3 F3 z / Aст ( Aст – площадь стыка, которую определяют

без учета площади, занимаемой отверстиями под болты). Принимают, что напряжения смятия (как и напряжения от сил N и S) распределяются равномерно по площади стыка. Сила N вызывает в стыке напряжения растяжения, т. е. уменьшает напряжения смятия, если она направлена от стыка и увеличивает напряжения смятия, если направлена к стыку. Эти напряжения определяются выражением:

N (N / ACT )(1 ) N / ACT .

156

Обычно в соединениях подобного типа не превышает 0,2...0,3, и для упрощения расчета принимают = 0, что

идет в запас прочности.

Момент М при нормальной работе соединения вызывает поворот плоскости стыка вокруг оси у (рис. 14, б), проходящей через центр тяжести площади стыка. Напряжения в стыке от момента пропорциональны расстоянию площадок до оси поворота и достигают максимального значения у кромок сечения почки А и В). Максимальные напряжения в стыке (сжатия и

где Wст – момент сопротивления площади стыка при повороте

вокруг оси у, мм3 . На рис. 9,в приведены эпюры напряжений в стыке от действия каждого силового фактора и суммарная эпюра для приведенной схемы нагружения соединения. Приняв условно напряжения смятия (затяжки) положительными, определим максимальные и минимальные (по абсолютному

мую силу затяжки наиболее нагруженного болта:

Если материал основания недостаточно прочен (бетон, древесина), то необходимо проверить на прочность основание по максимальным напряжениям смятия

max [ см ],

где [ см ] – допускаемое напряжение на смятие материала одной из деталей в стыке (для стали равно 0,8 , для чугуна 0,4 , для бетона 1–2 МПа, для древесины 2 – 4 МПа). Если

условие (21) не удовлетворяется, то следует изменить (увеличить) размеры стыка.

Силу затяжки F3 по условию отсутствия сдвига деталей в

стыке рассчитывают для соединений без устройства, исключающего сдвиг деталей. Сдвиг деталей отсутствует, если сила

правлена от стыка (отрывает кронштейн), знак плюс, если сила N направлена к стыку. Раскрыв скобки, определяют силу затяжки:

нагрузку FN , приходящуюся на один болт от действия силы N,

определяют из предположения равномерного распределения ее между болтами, нагрузка на болт от действия момента пропорциональна расстоянию болта до оси поворота. Максимальные нагрузки от силы и момента:

158
