Материал: Механика. Учебное пособие. Рукин Ю.Б., Нилов В.А

что меньше допускаемого напряжения [τ]СР = 60...80 МПа. Условное обозначение принятой шпонки [12]:

Шпонка 8 7 40 ГОСТ 23360-78.

12. РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

Основными деталями резьбовых соединений являются болты, винты, шпильки, гайки, шайбы. Для деталей крепежа применяют низко и среднеуглеродистые стали обыкновенного качества, легированные и нержавеющие стали, цветные металлы и их сплавы.

Резьбовые соединения в большинстве случаев выполняют с предварительной затяжкой для того, чтобы после приложения нагрузки не произошло раскрытия стыка и не нарушилась герметичность соединения. При неконтролируемой затяжке, вследствие опасности перенапряжения металла крепежных деталей, коэффициенты запаса прочности увеличивают в 1,5...2 раза по сравнению с запасами прочности при расчетах с контролируемой затяжкой.

Резьба характеризуется рядом геометрических параметров. Для метрической резьбы ГОСТ 8724 – 81 регламентирует следующие параметры; d, d1, dг - соответственно наружный, внутренний и средний (по которому ширина витка равна ширине впадины) диаметры резьбы; d3 – внутренний диаметр болта по дну впадины; р – шаг резьбы (расстояние между одноименными сторонами двух соседних витков в осевом направлении); h – рабочая высота профиля резьбы, по которой соприкасаются витки винта и гайки; а - угол профиля (для метрической резьбы = 60°); s – ход резьбы – поступательное перемещение гайки или винта за один оборот. Для однозаходной резьбы s = р, для многозаходных резьб s = zp (где z – число заходов; – угол подъема резьбы):

144

Геометрические параметры резьб и допуски на их размеры стандартизованы. Метрическую резьбу выполняют по стандартам: номинальный профиль резьбы и размеры его элементов по ГОСТ 9150-81 (СТ СЭВ 180-75); диаметры и шаги (метрическая резьба общего назначения) по ГОСТ 8724 – 81 (СТ СЭВ 181 - 75); основные размеры по ГОСТ 24705 - 81 (СТ СЭВ 181 – 75) (см. таблицу 3.1); допуски на основные размеры резьбы - по ГОСТ 16093-81 (СТ СЭВ 640-77) посадки с зазором, по ГОСТ 4608-81 (СТ СЭВ 306-76) посадки с натягом; резьбу метрическую коническую по ГОСТ 25229 - 82 (СТ СЭВ 304 - 76): резьбу метрическую круглую по ГОСТ 13536-68 (СТ СЭВ 307-76). Резьбу трапецеидальную однозаходную изготовляют по ГОСТ 9562 – 81 (СТ СЭВ 836 – 78); трапецеидальную многозаходную - по ГОСТ 9484-81 (СТ СЭВ 183-75), резьбу упорную - по ГОСТ 10177-82 (СТ СЭВ 1781-79) и ГОСТ

25096-82 (СТ СЭВ 2058-79).

Метрические резьбы обозначаются буквой М с указанием номинального диаметра резьбы. Для мелких резьб указывается шаг резьбы. Например: М24 – резьба метрическая с наружным диаметром d = 24 мм и шагом р = 3 мм (крупная); М24 х 2 – резьба метрическая, мелкая с наружным диаметром d = 24 мм и шагом р = 2 мм.

При затяжке резьбы зависимость между приложенным вращающим моментом Т и усилием затяжки F3 имеет вид:

(D1 d0 ) / 2 1.4d – средний диаметр поверхности трения по торцу гайки; f– коэффициент трения по этой поверхности;

145

tg / tg( ' )

Второе выражение – КПД собственно винтовой пары, если исключить трение по торцу гайки (например, установкой упорного подшипника).

Расчет на прочность стержня болта (винта) при различных случаях нагружения

Случай 1. Стержень болта воспринимает только внешнюю растягивающую нагрузку (без предварительной затяжки). Примером такого соединения может служить нарезанный участок крюка для подъема груза, рым-болт, грузовая скоба (рис. 12.1).

Опасным является сечение, ослабленное резьбой. Площадь этого сечения для метрических резьб оценивают по расчетному диаметру. Условие прочности по напряжениям растяжения в стержне имеет вид:

ления подвесных деталей типа грузовая скоба. В специальных случаях (резьбовая часть крюка грузоподъемного устройства) p Т / n , где коэффициент запаса n назначается по нормам

Госгортехнадзора.

Из уравнения (4) можно определить внутренний диаметр болта, способного выдержать нагрузку F:

а по d1 пользуясь таблицами ГОСТ 24705–81 – наружный диаметр d.

146

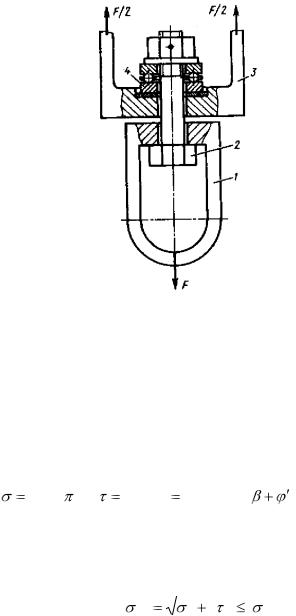

Рис. 12.1 Грузовая скоба:

1–скоба; 2–болт; 3–опора; 4–упорный подшипник

Случай 2. Болт затянут, внешняя нагрузка отсутствует. Пример такого соединения – крепление герметичных крышек и люков корпусов машин и аппаратов. В этом случае стержень болта растягивается осевой силой F3 и закручивается моментом сил трения в резьбе Тр (рис. 12.2), который после снятия ключа продолжает действовать на стержень болта.

Нормальные и касательные напряжения в сечении стержня болта:

где Wp = 0,2 d 3p – полярный момент сопротивления стержня

болта.

Прочность болта определяют по эквивалентному напряжению:

147

здесь n – коэффициент запаса (по табл. 2 при неконтролируемой затяжке; n = 1,2...1,5 при контролируемой затяжке).

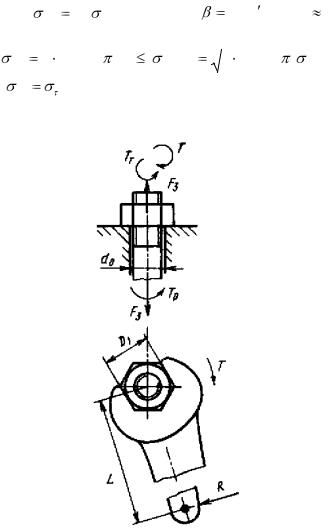

Рис. 12.2

Случай 3. Болтовое соединение нагружено силами, сдвигающими детали в стыке. Условием надежности является отсутствие сдвига деталей. Соединение можно конструктивно выполнить двумя способами. Один способ – установка болта

148
