Рис. 2. Схема работы цилиндрической фрезы

Рис. 3. Торцовые фрезы

Торцовые фрезы, предназначены для обработки плоскости. Цельная торцовая фреза изображена на рис. 3.

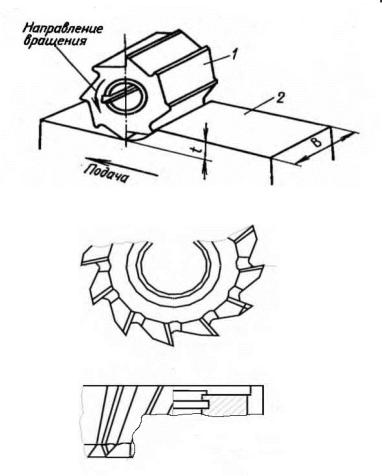

Сборная твердосплавная торцовая фреза изображена на рис. 4. Схема работы торцовой фрезы на фрезерном станке общего назначения показана на том же рисунке.

4

Рис. 4. Сборная твердосплавная торцовая фреза

- концевые фрезы, предназначена для обработки пазов и уступов.

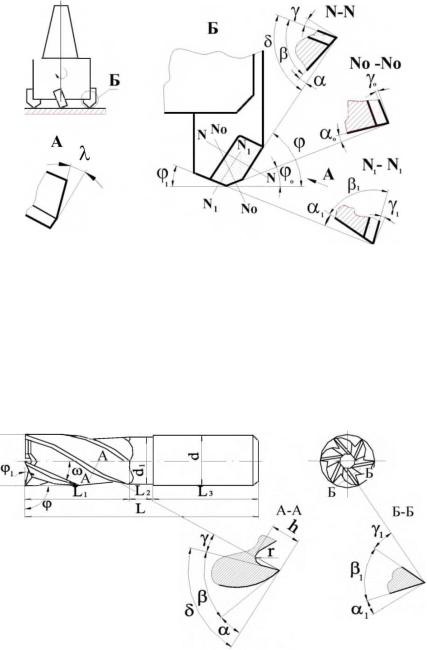

У концевых фрез (рис. 5) главные режущие кромки расположены на цилиндрической поверхности, вспомогательные - на торцовой. Стружку снимают зубья, расположенные на цилиндрической части фрезы, торцовые же зубья зачищают обработанную поверхность

Рис. 5. Концевая фреза

5

-дисковые фрезы, предназначены для обработки пазов

иуступов.

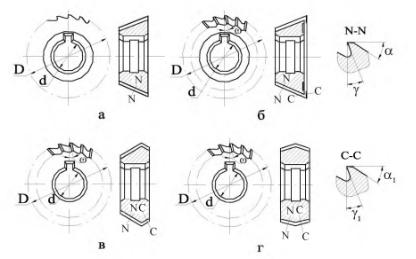

Дисковые фрезы разделяют на односторонние (рис. 6

а), двухсторонние (рис. 6 б), трехсторонние (рис. 6 б) и двух-

сторонние разнонаправленные (рис. 6 г).

Рис. 6. Дисковые фрезы

- фасонные фрезы, предназначены для обработки фасонных поверхностей.

Рис. 7. Фасонные фрезы

6

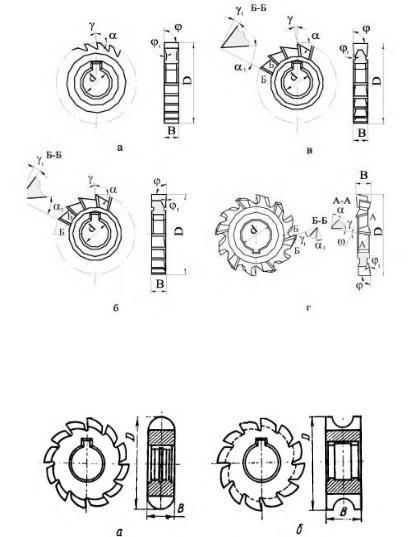

Фасонные фрезы с затылованными зубьями изображены на рис. 7 а и б: первая - с выпуклым профилем, вторая - с вогнутым профилем.

- угловые фрезы, предназначены для обработки угловых пазов и наклонных плоскостей. Угловые фрезы разделяют на одноугловые (рис. 8 а, б) и двухугловые (рис. 8 в, г)

Рис. 8. Угловые фрезы

Геометрические параметры, конструктивные элементы фрез и их измерение:

Для измерения геометрических и конструктивных элементов фрезы используют следующий измерительный инструмент: измерительную линейку, универсальный угломер, маятниковый угломер, угломер Бабчиницера, штангенциркуль.

Диаметр D (мм) фрезы измеряют штангенциркулем. Ширину В насадных фрез и длины L, Lb L2 L3 концевой

фрезы (мм) - измерительной линейкой.

Геометрические параметры цилиндрической фрезы показаны на рис. 1, торцовой фрезы - на рис. 3, концевой фрезы - на рис. 5, угловой фрезы - на рис. 8, дисковой фрезы - на рис. 6. Способы измерения геометрических параметров одина-

7

ковы для всех типов фрез, за исключением сборной твердосплавной фрезы (рис. 4), у которой ножи по конструкции и геометрии напоминают резцы.

Главные передний и задний α углы измеряются в глав-

ной секущей плоскости, т.е. в плоскости NN, перпендикулярной к главной режущей кромке в рассматриваемой точке.

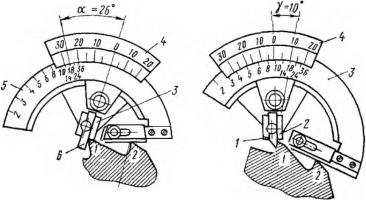

На рис. 9 а показано измерение главного заднего угла с помощью угломера Бабчиницера. Установлен следующий порядок измерения:

1)угломер накладывают на лезвия двух соседних зубьев 7 и 2 так, чтобы режущее лезвие измеряемого зуба 1 упиралось в вершину угла, составленного измерительной плоскостью планки 6 и планки 3, торцовая часть угломера была перпендикулярна к оси фрезы, а планка 7 базировалась на зубе 2;

2)поворачивают сектор 4 угломера до совмещения измерительной плоскости планки 3 с задней поверхностью зуба фрезы;

3)отсчитывают по градусной шкале сектора 4 значение главного заднего угла; оно соответствует дуге между штрихом 0 на градусной шкале 4 и одним из штрихов на шкале 5, соответствующим числу зубьев фрезы z.

Рис. 9. Измерение главного заднего угла
