Материал: Методические указания к выполнению лабораторных работ по дисциплине «Инструментальное обеспечение автоматизированных машиностроительных производств». Жачкин С.Ю., Черных Д.М

Рис. 13. Угол наклона режущей кромки к оси

Измерение метчика:

Для измерения геометрических и конструктивных элементов метчика используют следующий измерительный инструмент: измерительную линейку, универсальный угломер, угломер Бабчиницера, штангенциркуль, специальную установку.

При измерении длины рабочей части L, заборной части L1 направляющей части L2 и хвостовика L3 пользуются штангенциркулем или измерительной линейкой.

Наружный диаметр d измеряют микрометром. Шаг резьбы t - резьбомером или штангенциркулем.

Угол заборной части 2 измеряют универсальным угломером.

Угол подъема стружечных канавок методом накатки,

так же как и у фрез.

Глубину канавки Нк (мм) измеряют штангенциркулем. Угол канавки υ (град.) измеряют универсальным угло-

мером.

Передний угол измеряют угломером Бабчиницера, так же как и у фрез.

Для определения заднего угла α у метчиков используют установку, состоящую из плиты 5, центров 4 и делительной головки 1 (рис. 14). Метчик 3 закрепляют в центрах 4. Делительная головка 1 дает возможность определить угол поворота метчика , соответствующий дуге а и падению затылка b0. Величину b0 определяют с помощью индикатора 2, а дугу окружности а вычисляют по формуле:

(6)

14

где d - наружный диаметр метчика, мм;

- угол поворота метчика, отсчитываемый на делительной головке, град. Из рассмотрения выпрямленного треугольника mhp имеем:

(7)

следовательно, величина заднего угла при вершине α определяется по формуле:

(8)

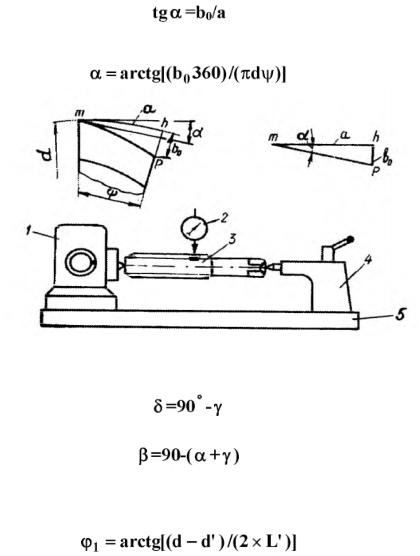

Рис. 14. Определение заднего угла α

Угол резания метчика определяют по формуле:

(9)

Угол заострения определяют по формуле:

(10)

Угол наклона режущей кромки измеряют универсаль-

ным угломером. Угол обратной конусности 1 определяют по формуле:

(11)

где d и d'- наружные диаметры метчика, замеренные на расстоянии L' друг от друга, мм.

15

Типы метчиков:

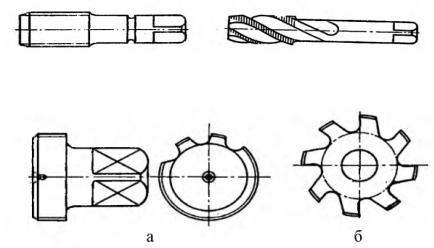

-машинно-ручной метчик для нарезания резьбы диаметром более 5,5 мм, показан на рис. 15;

-ручной метчик с винтовой канавкой (рис. 16). Угол подъема винтовой канавки делают от 30 до 45°;

-калибровочный метчик применяют для окончательной обработки или зачистки крупных резьб; их изготовляют как хвостовыми (рис. 17 а), таки насадными (рис. 17 б);

-гаечный метчик изготовляют с прямым (рис. 18 а) и изогнутым (рис. 18 6) хвостовиками;

-машинный метчик с утолщенным хвостовиком показан на рис. 19;

-плашечный метчик для предварительного нарезания резьбы в плашках показан на рис. 20;

-маточный метчик для окончательной обработки резьбы в плашках показан на рис. 21.

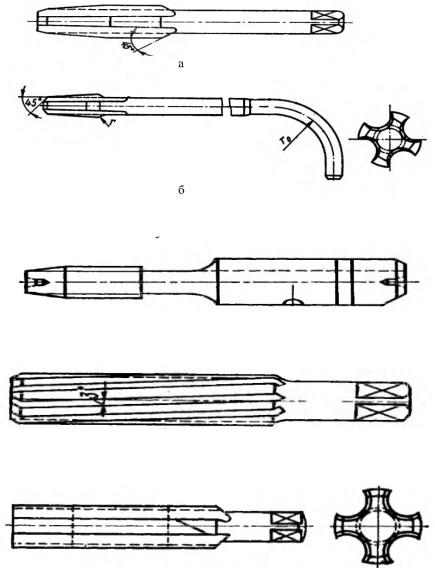

Рис. 17. Калибровочный метчик

16

Рис. 18. Гаечный метчик

Рис. 19. Машинный метчик

Рис. 20. Плашечный метчик

Рис. 21. Маточный метчик

17

Таблица 2

Протокол лабораторной работы № 2

Номер опыта

Наименование инструмента

Материал метчика

Твердость

Наружный диаметр d, мм

Длина рабочей части L,MM

Длина режущей части L1, мм

Длина калибрующей части L2, мм

Длина хвостовой части L3, мм

Шаг резьбы t, мм

Число зубьев z

Передний угол при вершине , град.

Задний угол при вершине α , град.

Угол заострения , град.

Угол резания , град.

Угол заборной части 2 , град.

Угол наклона канавок , град.

Угол наклона главной режущей кромки , град.

Угол обратного конуса 1, град.

Глубина канавки Нк, мм

Угол канавки υ, град.
