Примечания: 1. Напряжения на электродах всех транзисторов измерены тестером Ц-5 1 при напряжении питания 12,8 В.

2. Измерения на электродах транзисторов производились при неработающем гетеродине.

3. Транзисторы Т12, Т 13 не должны различаться по коэффициенту передачи тока более чем на 10%, транзисторы Т 10, Т11 — более чем на 15%.

Рис. 18. Входные и гетеродинные контуры KB диапазонов (оргстекло)

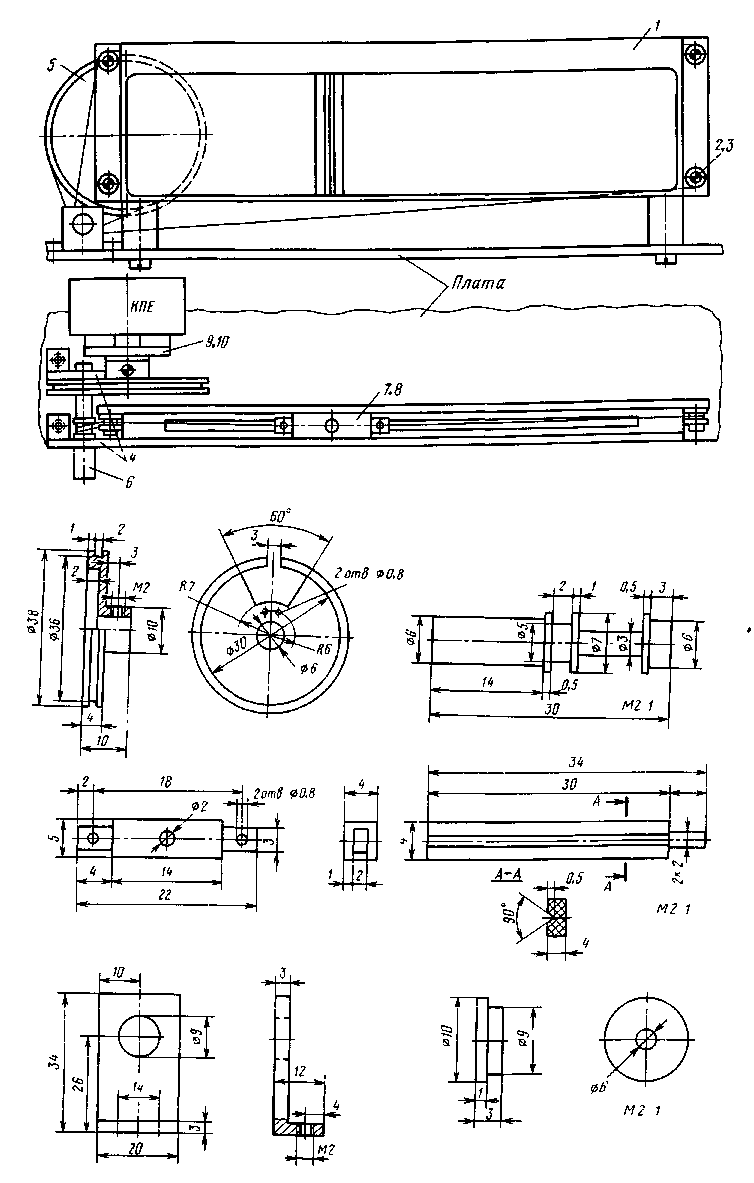

Рис. 19 Конструкция верньерного устройства: 1 - подшкальник (дюраль Д16Т); 2 -ролик (латунь ЛС59-1), 4 шт.; 3 - винт (сталь У-10), 4 шт.; 4 - подшипник (латунь ЛС59-1), 2 шт., 5 - диск (дюраль Д16Т) ; 6 - ось (сталь У-10); 7- ползунок (латунь ЛС59-1) ; 8 - указатель настройки (оргстекло); 9 - уголок (дюраль Д16Т); 10 - подшипник (сталь У-10).

Рис. 20. Деталь крепления регулято­ра громкости

Конденсатор переменной емкости С12, С23 установлен на угольнике 9 с помощью двух втулок и двух винтов М 2,5.

Размер приемника в высоту позволяет применить другие малогабаритные КПЕ, например от приемника "Альпинист". Ось КПЕ удлинена с помощью втулки, которая проходит через подшипник 10. Это повышает эксплуатационную надежность приемника, так как исключается быстрый износ собственного пластмассового подшипника КПЕ из-за натяжения капронового пассика.

Шкала приемника изготовлена фотографическим способом на пленке, помещена между двумя пластинами толщиной 1,5 мм из оргстекла, торцы которых отполированы. Шкала освещена двумя миниатюрными лампочками. За счет полного внутреннего отражения шкала освещена равномерно, а не только в местах установки лампочек.

Резистор регуляюра 1ромкости установлен на угольнике, размеры которого приве­дены на рис. 20. Батареи питания приемника помещаются в кармане, укрепленном на плате. Для смены батарей задняя крышка снимается. Приемник снабжен самодельным ножевым четырехконтактным разъемом, позволяющим производить прием передач в стационарных условиях от стабилизированного выпрямителя или бортовой сети автомо­биля Чтобы избежать поломки контактов разъема, на задней стенке установлены две втулки, а на выпрямителе — два направляющих штыря (такие же и в автомобиле). Гнез­довые контакты установлены на выпрямителе. Штыревые контакты закреплены на приемнике заподлицо с задней крышкой.

Все без исключения детали установлены на плате, чш создает определенные удобст­ва при эксплуатации, ремонте и настройке

Налаживание. Для налаживания приемника необходимо иметь генератор стандарт­ные сигналов ГСС-6 или Г4-18, генератор низких частот ГЗ-33. индикатор выхода ИВ4 (или лампового вольтметра любого типа), осциллограф любого типа и, конечно, ампер-вольгомметр типов ТТ-1,Ц-51 илиЦ-435.

Налаживание приемника еледуст начать с проверки установленных сопротивлений резисторов, подключения выводов транзисторов и соблюдения правильности включения полярности электролитических конденсаторов

Каскады приемника питаются через включенные последовательно резисторы фильт­ров R13. R17, R5 (см. рис. 15), что позволяет первоначально не устанавливать их в ра­диоприемник и настраивать его поблочно.

При налаживании УНЧ в разрыв плюсовой цепи включают миллиамперметр посто­янного тока со шкалой 10- 15 мА и подключают источник питания 9 В. На выход усили­теля подключают эквивалент нагрузки (резистор сопротивлением 8 Ом с мощностью рассеивания 1-2 Вт) Вместо резистора R29 временно к базе транзистора Т9 подключа­ют переменный резистор любого типа сопротивлением 27-47 кОм и последовательно с ним постоянный резистор сопротивлением 10-15 кОм

В первую очередь проверяют симметрию плеч выходного каскада. Для этого к точ­ке соединения коллектора транзистора Т13 и эмиттера транзистора Т12 подключают вольтметр постоянного тока со шкалой 10 В.

Подбирая сопротивление резистора, временно включенного вместо резистора R29, а иногда и сопротивление резистора R33, необходимо добиться, чтобы напряжение в указанной точке было равно половине напряжения источника питания.

После этого, определив по ампервольтомметру сопротивление переменного резис-тора и последовательно включенного с ним постоянного резистора, заменяют их посто­янным резистором соответствующего сопротивления. Затем устанавливают в схему резистор R33, тем самым подключив по питанию предварительный каскад УНЧ на транзисторе Т9 (подбора по постоянному току не требует) к оконечному каскаду УНЧ. Через конденсатор емкостью 10-20 мкФ (плюсом к генератору) нужно подать на базу транзистора Т9 напряжение 10-50 мВ частотой 1 кГц.

Измерение напряжения на эквиваленте нагрузки производят измерителем выхода ИВ-4 или ламповым вольтметром со шкалой 5 В В разрыв цепи питания включают мил­лиамперметр со шкалой 200 мА. Напряжение, подаваемое на вход усилителя, контроли­руют по вольтметру генератора. На вход подается такое напряжение, чтобы на нагрузке 8 Ом получилось напряжение около 2,5 В. что соответствует максимальной выходной мощности О,К Вт

При питании от источника напряжением 13,8 В мощность возрастает до 2 Вт, при этом напряжение на нагрузке должно быть около 4 В Затем включают цепь обратной связи R32,C52. Вместо резистора R32 временно включают переменный резистор с соп-ри1иьлеписм 22-33 кОм: Параллельно нагрузке подключают осцилло!раф. Изменяя сопротивление резистора обратной связи, необходимо уменьшить чувствительность усилителя до 50 мВ при максимальной выходной мощности. При визуальном наблюде­нии сигнала никаких искажений не должно быть. При большом значении обратной свя­зи на частотах ниже 200 Гц иногда наблюдается самовозбуждение на высоких частотах, которое проявляется в виде отдельного "бочкообразного" искажения. Это легко устра­няется включением конденсатора емкостью 270-470 пФ между базой и коллектором транзистора Т9. Существенного завала верхних звуковых частот при этом не происхо­дит. После установки резистора Р32 (его сопротивление определяется ампервольтомметром) на место проверяется ширина полосы частот, пропускаемых усилителем. Уси­литель низкой частоты должен иметь полосу от 100 До 10 000 Гц с завалом на краях не более 3 дБ.

Детектор и усилитель постоянного тока АРУ обычно в регулировке не нуждаются. При необходимости проверить прохождение сигнала можно следующим образом. Регу­лятор громкости устанавливают в положение, соответствующее максимальной гром­кости. Выход ГСС через дополнительный конденсатор емкостью 0,022 - 0,033 мкФ подключают к точке соединения диодов Д2 и ДЗ.

На генераторе устанавливается частота 465 кГц (частота модуляции 1000 Гц, глу­бина модуляции 30%). Если детектор и составной транзистор собраны правильно, то выходное напряжение, измеренное на эквиваленте нагрузки, должно быть не менее 2.5 В при подаваемом напряжении с генератора 200-250 мВ.

После этого приступают к настройке контуров УПЧ. От правильности и точности настройки контуров УПЧ во многом зависят чувствительность приемника и его избира­тельность по соседнему каналу. При настройке тракта ПЧ измеритель выхода и осцил­лограф подключены к эквиваленту нагрузки. Измерение и установку режимов работы транзистоpов производят согласно табл. 6 при отсутствии сигнала. Режим по постоянному току транзистора Т4 устанавливают изменением сопротивления резистора R14. На­пряжение с выхода ГСС, равное 5-10 мВ, подают через конденсатор емкостью 0,022-0,047 мкФ на базу транзистора Т4. Вращая поде троечный сердечник фильтра L17C39. добиваются максимума напряжения на выходе УНЧ. По мере приближения к резонансу сигнал с ГСС следует уменьшать. Правильно настроенный фильтр должен иметь на уров­не -6 дБ полосу пропускания 1? ± 2 кГц. Для подключения каскодного УПЧ впаивают резистор R13

Далее производят настройку фильтра ПЧ L15C36. Сигнал с ГСС уменьшают до 10-15 мкВ и подают на базу транзистора Т2. В целях исключения маскирующего действия системы АРУ при настройке этого и всех остальных каскадов ее отключают. Для этого резистор R6 отсоединяют от эмиттера транзистора Т6. Переменный резистор с сопротив­лением 47 кОм соединяют с общим "минусом" и подбором сто сопротивления устанав­ливают режим транзисторов Т2 и ТЗ по постоянному току согласно табл 6. Иногда тре­буется подбор сопротивления резистора R9. После этого контур L15C30 настраивают по максимуму напряжения на выходе.

Затем определяют полосу пропускания настроенных контуров на уровне -6 дБ. Ввиду малого шунтирующего действия со стороны транзистора Т6 контур L15C36 мо­жет иметь полосу пропускания менее 8 кГц, для расширения ее на монтажной плате предусмотрена установка резистора, сопротивление которого может быть 18-27 кОм. На принципиальной схеме этот резистор не показан.

Поставив на место резистор R5, устанавливают режим по постоянному току тран­зистора ТУ, подбирая сопротивление резистора R1. Сигнал с ГСС напряжением 10 мкВ подастся на базу транзистора ТУ через конденсатор емкостью 0,022-0,033 мкФ. Конден­сатор связи с входными контурами С24 временно отключается, чтобы избежать дейст­вия режекторного контура L12C29. Чтобы правильно настроить контуры ПЧ L13C26 и L14C27, необходимо исключить при настройке их влияние друг на друга. Для этого контуры поочередно шунтируются резистором сопротивлением 1-2 кОм. Сначала на частоту 465 кГц настраивается контур L14C21, а контур L13C26 шунтируется резисто­ром, затем контур L13C26 настраивается на частоту 465 кГц. При настройке по мере увеличения выходного напряжения входной сигнал следует уменьшать.

После настройки всего тракта усиления ПЧ на уровне -6 дБ полоса пропускания должна быть 8 ± 0,5 кГц. Избирательность при расстройке на ±10 кГц должна быть не хуже -40 дЬ. При этом общая чувствительность ПЧ-НЧ тракта при отключенном ре-жекторном контуре должна быть около 2 мкВ (при напряжении на нагрузке 2,5 В).

Последним в тракте ПЧ настраивается режекторный контур L12C29. Для этого в схему включают конденсатор С24, напряжение на ГСС устанавливают равным 10 мВ, частота настройки фильтров ПЧ 465 кГц, частота модуляции 1000 Гц, уровень модуля­ции 30%. Напряжение с генератора подается в цепь антенны через конденсатор С1 при включенном диапазоне СВ. Вращая сердечник катушки контура L12C29, добиваются минимального напряжения НЧ на эквиваленте нагрузки. После этого восстанавливается цепь АРУ. резистор R6 подключается к эмиттеру транзистора Т6 и при отсутствии сиг­нала его сопротивление должно обеспечивать напряжения на электродах транзистора Т2 согласно табл. 10. На этом налаживание тракта ПЧ заканчивается.

Окончательное налаживание приемника начинают с настройки контуров гетеродина, т. е. укладки частоты в заданные диапазоны. Укладку частот можно начинать с любого диапазона, так как для каждого диапазона используется отдельная катушка индуктив­ности и, кроме того, в схеме происходит закорачивание неработающих контуров, что исключает их влияние друг на друга при настройке и работе. Во время укладки диапазо­нов на настройку входного контура можно не обращать внимания. Ненастроенность входных контуров компенсируется увеличением выходного напряжения ГСС.

При настройке всех диапазонов сигнал от ГСС подается на вход приемника (теле­скопическую антенну, выдвинутую на всю длину) через несколько витков связи, обмо­танных вокруг антенны и присоединенных к целительной головке ГСС. Как и при наст­ройке контуров УПЧ, используют модулированный сигнал с частотой модуляции 1 кГц и глубиной модуляции 30%. Напряжение НЧ измеряется на эквиваленте нагрузки. Регу­лятор громкости устанавливают в положение, соответствующее максимальной гром­кости.

Укладку диапазона СВ производят в следующем порлдке. Переключатель устанав­ливают в положение СВ диапазона. Блок конденсаторов переменной емкости устанавли­вают в положение, соответствующее максимальной емкости. На ГСС устанавливается частота 520 кГц. Вращая подстроечный сердечник контура L7C12, находят два положе­ния, при которых на выходе приемника будет максимальное напряжение. Одно положе­ние (при полностью введенном сердечнике) будет соответствовать основной частоте на­стройки контура гетеродина. Контур гетеродина должен быть настроен на основную час­тоту. Затем блок конденсаторов переменной емкости устанавливают в положение, соот­ветствующее минимальной емкости, и, перестраивая ГСС в пределах 1300-1900 кГц, находят верхнюю граничную частоту. Подключив временно вместо конденсатора С13 подстроечный конденсатор емкостью 5-20 пФ и установив на ГСС частоту 1620 кГц, вращением ротора этого конденсатора добиваются максимального напряжения на выходе приемника. Определив емкость подстроечного конденсатора, его заменяют конденсатором постоянной емкости.

Для того чтобы убедиться в правильности укладки, необходимо перестройкой час­тоты ГСС найти частоты зеркального канала: нижнюю (1450 кГц) и верхнюю (2550 кГц). Методика укладки гетеродинных контуров для диапазонов 25, 31,41 и49 м одинакова. Mdcioia клсродина для ikcx KB диапазонов выбрана вышечасюты сигнала. При настройке диапазона 25 м ГСС настраивают на среднюю частоту диапазона, равную 11,9 МГц. Конденсатор переменной емкости устанавливают в положение, соответствую­щее половине максимальной емкости. Вращением сердечника контура L8C15C16 доби­ваются появления напряжения на нагрузке. Правильность укладки диапазона (так же, как и в диапазоне СВ) определяют по частоте зеркального канала На данном диапазоне частота зеркального канала 11,9 МГц 930 кГц, т. е. равна 12,83 МГц. Изменяя частоту ГСС в пределах 11,4- 12,4 МГц, определяют крайние частоты диапазона при минималь­ной и максимальной емкости КПЕ. Если перекрытие по частоте уже 11,6-12,2 МГц, то емкость конденсатора С15 следует увеличить, если шире - уменьшить.

Настройка гетеродинных контуров других KB диапазонов производится в той же последовательности Значения средних частот диапазонов указаны в табл. 4. Перекрытие по частоте должно составлять ±0,25 МГц относительно средней частоты. В случае необ­ходимости его значение корректируется подбором емкостей конденсатора СП, С19 или С21. Следует отмстить, что если установить в схему контурные конденсаторы такой ем­кости (с допуском ±10%), которые обозначены на принципиальной схеме, и правильно намотать контурные катушки всех KB диапазонов, то настройка диапазонов в нужные границы обеспечивается изменением только индуктивности контурных катушек.

Далее приступают к сопряжению входных и гетеродинных контуров. От тщатель­ности выполнения этого лапа во mhoi ом зависИ! чувствительность приемника.

Сопряжение контуров в СВ диапазоне проводится следующим образом. Антенну приемника связывают с ГСС витком связи и устанавливают частоту 590 кГц. Приемник настраивают на частоту сигнала ГСС. Вращая сердечник катушки контура L1C3, доби­ваются максимального сигнала на выходе приемника. По мере увеличения чувствитель­ности приемника сигнал, подаваемый l ГСС, следует уменьшать, так как действие сис­темы АРУ затрудняет настройку. После этого перестраивают ГСС на частоту 1530 кГц и приемник настраивают на эту часкиу. Вращая ротор переменного подстроечного кон­денсатора СЗ, добиваются максимального напряжения на выходе приемника. Настройка на верхней частоте обязательно приводит к нарушению настройки на нижней, поэтому операции повторяют несколько раз до получения наиболее точного сопряжения.

Убедившись в точном сопряжении, сердечник катушки контура L1C3 и ротор под­строечного конденсатора необходимо закрепить в полученных положениях клеем БФ-4 или полистирольпым. Затем переходят к проверке сопряжения на средней частоте. Для этого ГСС перестраивают на частоту 1060 кГц. Приемник настраивают на частоту сигна­ла ГСС.

Если при подаче от ГСС одинакового уровня сигнала для всех частот сопряжения (по выходному сигналу) сигнал на средней частоте отличается не более чем на 20% от напряжений нижней и верхней частот, то сопряжение выполнено правильно.

После окончания настройки диапазона СВ переходят к сопряжению входных и гете­родинных контуров KB диапазонов. Учитывая, что контуры KB имеют широкую полосу пропускания (примерно 150-200 кГц по уровню -6 дБ), а растянутые диапазоны - уз-кис границы перекрытия, сопряжение обычно производят лишь в точке, соответствую­щей средней частоте диапазона. Сопряжение осуществляют в следующей последователь­ности. Ротор конденсатора переменной емкости устанавливают в среднее положение, что соответствует примерно половине емкости КПЕ. Регулятор громкости устанавливают в положение, обеспечивающее наибольшее усиление. Переключатель диапазонов переводят в положение настраиваемого диапазона. Частота сигнала от ГСС должна равняться сред­ней частоте диапазона. Первоначальное напряжение сигнала 100-200 мкВ. Вращением сердечников катушек L2-L4 или L5 контуров L2C4C5, L3C6C7, L4C8C9 или L5C10C11 (см. рис. 15) добиваются максимума показаний индикатора выхода. По мере настройки контуров в резонанс напряжение от ГСС необходимо уменьшать. Может случиться так, что при среднем положении конденсатора настройки вращением подстроечного сердеч­ника контура не удается получить заметного усиления выходного напряжения. Причи­ной этого может быть большая или меньшая индуктивность контура. Для того чтобы выяснить причину усиления выходного напряжения, вместо конденсатора С4, С6, С8 или СЮ включают вспомогательный конденсатор переменной емкости с максимальной ем­костью 100-120 пФ или любой КПЕ от промышленного радиоприемника, а в контур помещают сердечник с достоверно известной проницаемостью. Если контур настраивается при емкости, меньшей, чем указано на принципиальной схеме, то индуктивность больше необходимой, если при большей - то меньше, если не настраивается совсем, то возмож­на неправильная распайка выводов обмотки. Во всяком случае контурную катушку следует перемотать. При правильном сопряжении входных и гетеродинных контуров ослабление сигнала по зеркальному каналу должно быть не менее 16 дБ в диапазонах KB, что проверяется перестройкой ГСС на частоту зеркального канала каждого растяну­того KB диапазона. После настройки и проверки ослабления сигнала по зеркальному ка­налу сердечники закрепляют клеем БФ-4 или полистирольным клеем.

Автомобильный приемник "континент-авто"

Автомобильный приемник "Континент-авто" собран на 15 транзисторах и четырех диодах. Он рассчитан на прием радиовещательных станций, работающих с амплитудной модуляцией в диапазоне СВ 187-571,4 м (520-1620 кГц) и четырех растянутых диапа­зонов: 25 м (11,7-12,1 МГц); 31 м (9,5-9,8 МГц); 41 м (7,0-7,3 МГц); 49м (6,0-6,3 МГц). Он превосходит выпускаемые промышленностью приемники А-370 и А-370М по чувствительности, эффективности действия АРУ, избирательности по зеркальному и соседнему каналам. Наличие KB диапазонов обеспечивает надежный прием в любом районе страны Приемник предназначен для установки в автомобилях "Москвич", "Жи­гули" и "Запорожец".

Рис. 21. Внешний вид ра­диоприемника „Конти­нент-авто"

Внешний вид приемника показан на рис. 21. Крепежные детали на конструкции не показаны, так как их разрабатывают и устанавливают в зависимости oi inna авшмоби-ля и возможностей радиолюбителя. Прием ведется на обыкновенную телескопическую антенну, встроенную в автомобиль, а в ее отсутствие - на полоску медной фольги длиной 1 м, шириной 10-12 мм и толщиной 0,05-0,1 мм, приклеенную на переднее или зад­нее стекло под резиновую прокладку уплотнителя.

Основные параметры приемника приведены ниже. Чувствительность приемника (при Р_вых = 5 мВт и отношении сигнал-шум 20 дБ) :

в СВ диапазоне...................................< 20 мкВ

в KB диапазонах..................................< 10 мкВ

Избирательность:

по соседнему каналу при расстройке на ±10 кГц..............> 40 дБ

по зеркальному каналу на всех диапазонах..................> 30 дБ

Номинальная выходная мощность при коэффициенте гармонических искажений 0,01...... 1,5 Вт

Полоса рабочих частот УНЧ 50 — 10 000 Гц с завалом на краях не более 6 дБ. Систе­ма АРУ обеспечивает изменение напряжения на выходе приемника не более чем на 6 дБ (2 раза) при изменении напряжения входного сигнала на 60 дБ (1000 раз). Питается приемник от аккумулятора автомобиля (13,8 В), потребляя ток не более 220 мА при максимальной громкости. Размеры приемника 140X165x45 мм, масса 0,65 кг. Принци­пиальная электрическая схема показана на рис 22, монтажная плата с расположением основных деталей — на рис. 23.

Как видно из принципиальной схемы, для упрощения коммутации и максимально­го уменьшения числа контактов переключателя и обеспечения растянутости KB диапа­зонов применена схема с двойным преобразованием частоты.

При нажатии кнопки, связанной с переключателем В1, сигнал непосредственно с антенны подается во входную цепь радиоприемника, образованную контуром L1C2C3. Приемник работает как обычный супергетеродин в СВ диапазоне с однократным преоб­разованием частоты. Промежуточная частота 465 ± 2 кГц. При нажатии кнопок переклю­чателя В2, В7 KB диапазонов кнопка В1 возвращается в исходное положение и через контакт В9 и резистор R46 подается питание на KB конвертор, при этом антенна под­ключается к контуру L10C51, а выход конвертора (катушка связи L13) через конден­сатор С54 и контакты В8 - к контуру L1C2C3.

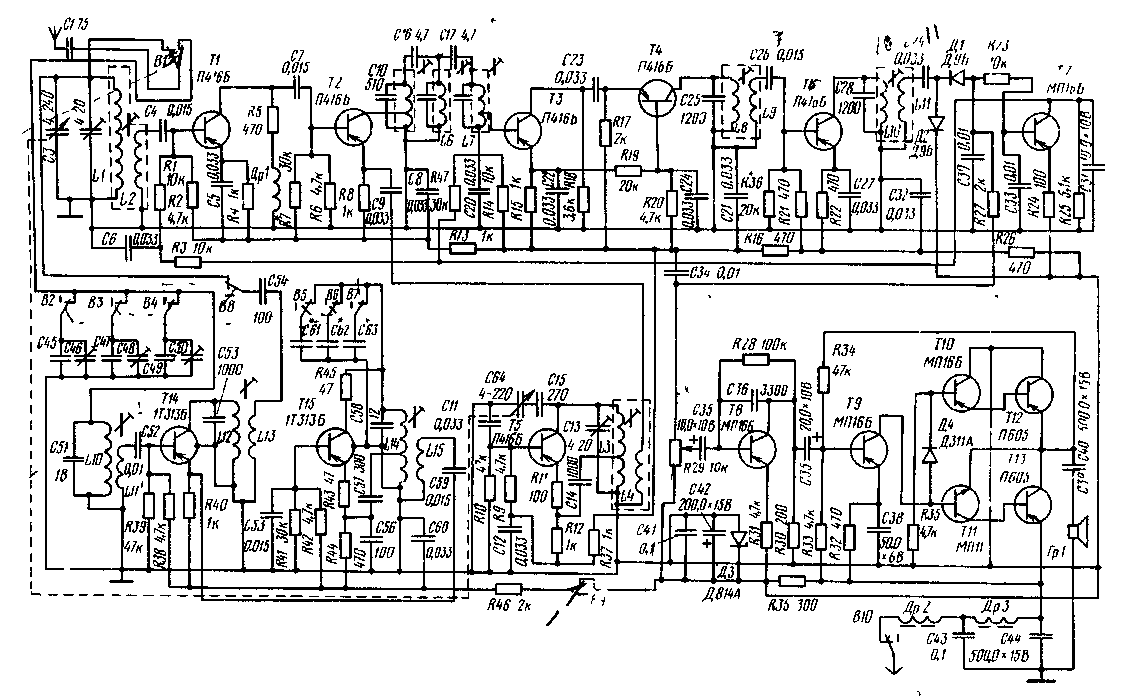

Рис 22. Принципиальная схема радиоприемника „Континент-авто"

Переключение диапазонов осуществляется поочередным включением конденсато­ров С61-С63 к катушке L14, которые определяют среднюю частоту принимаемого диапазона. Таким образом, частота первого гетеродина не перестраивается в KB диапа­зонах и настройка на станции ведется с помощью второго гетеродина (СВ диапазон). Так как KB диапазоны занимают полосу частот 0,4-0,5 МГц, а гетеродин СВ диапазона обеспечивает перестройку в полосе частот 1,1 МГц, то при перестройке последнего происходит прием радиостанций KB диапазонов в полосе частот СВ диапазона.
