Переключатель диапазонов переводят в положение, соответствующее диапазону 49 м. Конденсатор переменной емкости устанавливают в положение, соответствующее 30% максимальной емкости (примерно 70° поворота оси КПЕ от положения минималь­ной емкости). От ГСС через эквивалент антенны (конденсатор емкостью 10-12 пФ, подключенный к делительной головке и собранной телескопической антенне), подают сигнал частотой f_ср диапазона 6,15 МГц (при частоте модуляции 1000 Гц и глубине модуляции 30%). Вращением подстроечного сердечника катушки L19 добиваются максимума напряжения на выходе приемника. При этом следует учесть, что напряжение сигнала на выходе может появиться при двух положениях сердечника. Нижнее его положение будет соответствовать основной частоте, верхнее - частоте зеркального канала. Контур должен быть настроен на основную частоту. После этого, изменяя ем­кость переменного конденсатора от минимума до максимума и перестраивая в некото­рых пределах частоту ГСС, определяют границы полученного диапазона. Если он ока­жется шире по полосе частот, чем указанные в табл. 4 для диапазона 49 м, то емкость конденсатора С7 следует уменьшить, если уже - увеличить.

Аналогично настраивают остальные KB диапазоны. На ГСС поочередно устанавлива­ют средние частоты диапазонов: 41, 31, 25 и 20 м - 7,15; 9,6; 11,85; 14,2 МГц. Враще­нием сердечников катушек L7, 111, L15 и Ы9, а также подбором емкостей конденса­торов С28, С21, С14 и С35 устанавливают границы частот диапазонов согласно табл. 4. Затем емкости конденсаторов С34, С27, С20, С13 и Сб устанавливают равными (или на 5- 10% большими) емкостям соответствующих растягивающих конденсаторов, значе­ния которых были получены в результате укладки границ диапазонов, т.е. С35, С28, С21,С14иС7.

Телескопическую антенну слабо связывают с ГСС одним или двумя витками изо­лированного провода, намотанными на антенну и подсоединенными к делительной го­ловке. Регулятор громкости устанавливают в положение, соответствующее максималь­ному усилению. На ГСС устанавливают поочередно средние частоты KB диапазонов согласно табл. 4, настраивают на них приемник и вращением сердечников катушек L1, L5, L9, L13 и L17 добиваются получения максимума напряжения на его выходе. По мере увеличения напряжения сигнал, подаваемый с ГСС, следует уменьшать, чтобы избежать маскирующего действия системы АРУ. Точность настройки в диапазоне 49м можно определить с помощью "индикаторной палочки" (так же, как в случае настройки СВ диапазона).

Для проверки правильности настройки приемника и определения изберательности по зеркальному каналу частоту сигнала с ГСС увеличивают на 930 кГц по сравнению со средней частотой диапазона, настраивают приемник на эту частоту и измеряют напряже­ние на выходе (АРУ при этом отключают).

При тщательном изготовлении контуров KB диапазонов и применении в контурных цепях конденсаторов типов КГ и КМ ослабление должно быть не ниже 20 дБ (отноше­ние напряжения основного сигнала к напряжению сигнала зеркального канала).

После настройки всех диапазонов приступают к градуировке шкалы. Под стрелкой-указателем настройки помещают кусок ватмана по размерам подшкальника и закрепля­ют его там. Градуировку диапазонов производят в любой последовательности. Для удобства эксплуатации приемника диапазон СВ лучше отградуировать в метрах, а для удобства градуировки все KB диапазоны - в мегагерцах. На СВ диапазоне частота 1500 кГц соответствует длине волны 200 м, 1000 кГц - 300 м, 750 кГц - 400 м, 600 кГц -500 м, 520 кГц - 575 м. Подавая поочередно с ГСС напряжение с этими частотами ручкой настройки приемника, добиваются максимума показаний на выходе и отмечают риской расположение стрелки указателя, соответствующее данной длине волны.

Градуировку KB диапазонов производят аналогично через каждые 50-100 кГц. Шкалу изготавливают фотоспособом. Для этого на ватмане чертят полную шкалу. Для удобства фотографирования ее увеличивают в 4-5 раз. После фотографирования шкалу отпечатывают на фотобумаге или фотопленке и устанавливают в подшкальник.

Исключение выводов от входных и гетеродинных контуров для полного согла­сования антенны с входным контуром, а также с транзистором гетеродина упростило . изготовление контуров гетеродина и входных контуров.

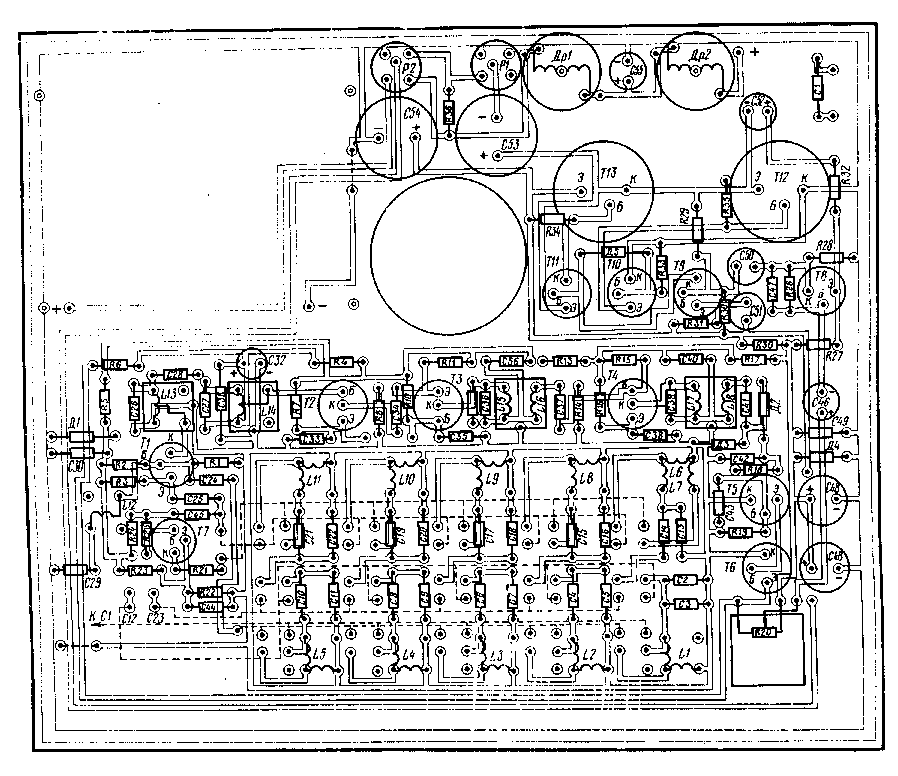

Рис. 16. Монтажная пла­та радиоприемника "Кон­тинент-3"

Для исключения взаимного влияния входных контуров при настройке KB диапа­зонов все контуры, не участвующие в настройке, закорачиваются. Связь антенны с входными цепями емкостная; связь входной цепи с базой преобразователя 77 авто­трансформаторная.

Преобразователь частоты собран по схеме с отдельным гетеродином на транзисто­рах типа П416А (77 - смеситель, Т2 - гетеродин). Транзистор 77 включен по схеме с общим эмиттером, а Т2 - с общей базой. Гетеродин собран по схеме индуктивной трех-точки.

Напряжение сигнала с отводов входных контуров подается на базу транзистора 77, а напряжение гетеродина - на его эмиттер. При такой схеме подачи напряжения гетеродина смеситель больше нагружает контур гетеродина, но улучшает развязку между входным контуром и контуром гетеродина. Режим работы смесителя (транзис­тор 77) определяется резисторами Rl - R3 и в случае необходимости может быть подобран изменением сопротивления резистора R1.

Оптимальное условие преобразования частоты выполняется при напряжении гете­родина на эмиттере смесителя 80-120 мВ.

Для повышения устойчивости работы гетеродина, а также для предотвращения ге­нерации паразитных частот в цепь эмиттера и коллектора включены резисторы R25 nR2L

Питание смесителя и гетеродина осуществляется от стабилизатора, собранного на стабилитроне типа КС156А и резисторе R5.

Применение стабилизатора обеспечивает стабильность частоты гетеродина при изменении напряжения источника питания.

Последовательный контур L12C29, включенный в цепь базы транзистора 77 и на­строенный на частоту 465 кГц, повышает устойчивость работы приемника и уменьшает прямое прохождение помех, имеющих частоту, близкую к промежуточной.

Нагрузкой смесителя является полосовой фильтр (ПФ), который совместно с контуром L16C36 обеспечивает избирательность по соседнему каналу. Ширина полосы пропускания полосового фильтра на уровне — 6 дБ определяется емкостью конденсато­ра связи С28. Связь ПФ с коллекторной цепью смесителя и первым каскадом УПЧ авто­трансформаторная. Максимальная чувствительность приемника по промежуточной частоте с базы транзистора 77 (при отключенном контуре L12C29) составляет 1 — 2 мкВ при выходном напряжении на R20 20 мВ.

Усилитель ПЧ двухкаскалный. Первый каскад выполнен по каскодной схеме с па­раллельным питанием и имеет усиление по напряжению не менее 400 (отношение напря­жения, измеренного на дросселе L15, к напряжению подаваемого на базу транзистора Т2). Ввиду большого выходного сопротивления каскада контур L15C36 имеет полосу пропускания 12 кГц на уровне -6 дБ. Второй каскад выполнен по обычной схеме.

Детектор приемника собран по схеме удвоения напряжения на диодах Д2, ДЗ. Сигнал, продетектированный диодами, через П-образный фильтр С42 R18C43 поступает на эмиттерный повторитель на составном транзисторе (транзисторы 715, Т6). Его на­грузкой является переменный резистор R20, который служит регулятором громкости. С него снимается напряжение АРУ. Входное сопротивление эмиттерного повторителя довольно высокое (десятки килоом), поэтому коэффициент трансформации (отноше­ние между витками катушек L17, L18) можно сделать около единицы, что позволяет повысить напряжение ПЧ на детекторе и снимать напряжение НЧ с малыми нелиней­ными искажениями.

В приемнике применена комбинированная система АРУ, которая работает следую­щим образом. По мере увеличения входного сигнала увеличивается напряжение, подво­димое к детектору. Это приводит к увеличению постоянной составляющей продетекти-рованного сигнала, которое в положительной полярности прикладывается к базе транзи­стора Т5 и он закрывается. Напряжение на резисторе R20 уменьшается. В отсутствие сигнала транзисторы 715 и Т6 открыты. При этом напряжение на R20 максимально. Напряжение АРУ через делитель, образованный резисторами R6 и R4, подается в цепь базы транзистора Т2. При понижении напряжения на резисторе R20 ток через транзистор Т2 уменьшается. Напряжение на резисторе R7, включенном в цепь эмиттера, в свою очередь тоже уменьшается. Напряжение, снимаемое с резисторов R7 и R10, определяет режим по постоянному току транзистора ТЗ. Поэтому понижение напряжения на резис­торе R 7 вызывает уменьшение коэффициента передачи транзистора ТЗ. Такая система подачи напряжения АРУ очень эффективна, так как она действует как бы на два каска­да, в которых осуществляется основное усиление по ПЧ.

Питание УПЧ, усилителя постоянного тока АРУ и первого каскада НЧ осуществля­ется от отдельного стабилизатора, выполненного на стабилитроне Д814А и резисторе R33, что обеспечивает устойчивую работу каскадов в широком интервале температур окружающей среды при понижении напряжения источника питания до напряжения ста­билизации стабилитрона.

Усилитель НЧ трех каскадный. Он выполнен на шести транзисторах.

Неискаженная выходная мощность усилителя 0,4 Вт обеспечивается при входном напряжении 20 мВ, ток покоя 6-8 мА. Усилитель охвачен четырьмя цепями обратной связи. Одной из них является отрицательная обратная связь с выхода усилителя на базу транзистора 79. Для уменьшения нелинейных искажений введена обратная связь по переменному току. Напряжение этой обратной связи с выхода усилителя (точка соеди­нения транзисторов Т12 и Т13) и подается в цепь эмиттера транзистора Т8 через цепоч­ку С52, R32. Первый каскад имеет цепи отрицательной обратной связи по постоянному току, которые обеспечиваются тем, что резистор R27 не зашунтирован электролитичес­ким конденсатором и смещение на базу транзистора Т8 подается не от общего "минуса", а с его коллектора.

Конструкция и детали. Усилитель НЧ, УПЧ, смеситель, гетеродин, переключатель диапазонов, блок конденсаторов переменной емкости, регулятор громкости, верньер­ное устройство, динамическая головка, футляр для двух батарей КБС-Л-0,5, реле РЭС15, лампочки подсвета шкалы, а также телескопическая антенна собраны на одной печатной плате с габаритными размерами 190X160 мм, изготовленной из стеклотексто­лита толщиной 2 мм.

Корпус приемника состоит из двух П-образных крышек, которые своими краями входят в специально изготовленный профиль. Одновременно он является направляю­щим при использовании приемника в автомобиле. Чертежи деталей, входящих в конст­рукцию корпуса, показаны на рис. 17.

Катушка LI, L7, L12 - 1.18 намотаны на каркасах и помещены в арматуру от кон­туров ПЧ промышленного приемника "Сокол". Катушки входных и гетеродинных кон­туров KB диапазонов намотаны на самодельных каркасах, чертеж которых приведен на рис. 18, можно применить каркасы от катушек KB диапазонов приемников "ВЭФ-12", "Спидола" и др. Намоточные данные всех катушек индуктивности приемника приведе­ны в табл. 5.

В качестве переключателя диапазонов применен кнопочный переключатель диапазо­нов типа П2К с зависимой коммутацией (можно применить и с независимой) на шесть перекидных групп. Конденсатор переменной емкости от приемника "Селга" с перекры­тием по емкости 5-240 пФ. Регулятор громкости с выключателем питания типа СПЗ-4В.

Конденсаторы постоянной емкости С4 - СП; С13 - С21, входящие во входные и гетеродинные контуры, желательно подобрать с хорошим температурным коэффици­ентом емкости (ТКЕ) ; таким требованиям отвечают керамические конденсаторы типов КТ-1А и КМ. Конденсаторы, входящие в состав контуров ПЧ: С26, С27, СЗО, С39, типа КМ. Конденсаторы фильтров СЗО, СЗЗ, С56, С35, С38, С40, С42, С43, разделительные конденсаторы С24, С2, С34, С37, С41, С45типа КЛС или КМ. Подстроечный конденсатор СЗ типа КПК-МП или КПК-МП-3 емкостью 3-15 пФ. Электрические конденсаторы типа К50-6, резисторы типа МЛТ 0,25. Используемые в приемнике транзисторы и варианты возможной замены приведены в табл. 6.

Конструкция верньерного устройства показана на рис. 19. Передаточное отношение 12:1 обеспечивается за счет разности диаметров диска 5 и ручки управления 6. Для уменьшения габаритных размеров приемника диаметр диска сделан сравнительно ма­лым. Поскольку при этом не обеспечивается необходимый ход указателя настройки при повороте диска на 180°, применена ручка управления с двумя рабочими диаметрами. Один из них (меньший) связан капроновым пассиком с диском, другой - через систему роликов 2, закрепленных винтами 3, с указателем настройки. За счет такой конструк­ции достигается нужное линейное перемещение указателя настройки на длину 110 мм шкалы приемника. Ручка закреплена в двух угольниках 4.

Указатель настройки 8 изготовлен из оргстекла с риской посредине, закрашенной красной нитроэмалью, и закреплен в ползунке 7, который передвигается в пазу под-шкальника 1. Для обеспечения постоянного натяжения капронового пассика его крепят к ползунку с помощью спиральной пружины. Такая же пружина, установленная в диске, обеспечивает натяжение второго пассика. Так как возможен холостой проворот ручки управления при установке ролика КПЕ в крайних положениях, ход ползунка с указате­лем настройки ограничен с помощью двух винтов М2.

Таблица 5

Рис. 17. Корпус радиоприемника „Континент-3": 1 - лицевая панель (дюраль Д16Т) ; 2 — верхняя крышка (дюраль АМГ) ; 3 — направляющая (дюраль Д16Т), 2 шт; 4 — обрамление (оргстекло) ; 5 — задняя крышка (дюраль АМГ) ; 6 — нижняя крыш­ка (дюраль АМГ)

Таблица 6
