1.3 Задача 3.


«Вынести на местность заданный проектный отрезок dпр = 151,2 м. Принять угол наклона линии на местности ν = при номинальной длине прибора lо= 20 м, рабочей длине l = 19,986 м. Температура воздуха (мерной ленты) при измерениях tизм.= +16 0С и при компарировании tком.= +27 0С.»[11]

Решение:

«При построении проектного отрезка с использованием компарированной стальной рулетки, наклонное расстояние D определяется по формуле 1.1:



где горизонтальное проложение (м);

поправка за наклон местности (м);

поправка за температуру (м);

поправка за компарирование мерного прибора (м).»[10]

«При известном угле наклона, поправка за наклон местности определяется по формуле 1.1:



где угол наклона линии на местности.»[10]

«Поправка за температуру определяется по формуле:



где соответственно температура прибора при компанировании и при

измерении расстояния (0С);

коэф. расширения материала мерного инструмента (для стали

).»[10]
«Поправка за компарирование определяется по формуле:



где разница между рабочей и номинальной длиной, то есть .

* Поправка вводится с положительным знаком при условии
и с отрицательным знаком в обратном случае.»[10]

Поправка за наклон местности :



Поправка за температуру :



Поправка за компарирование:



Наклонное расстояние D:

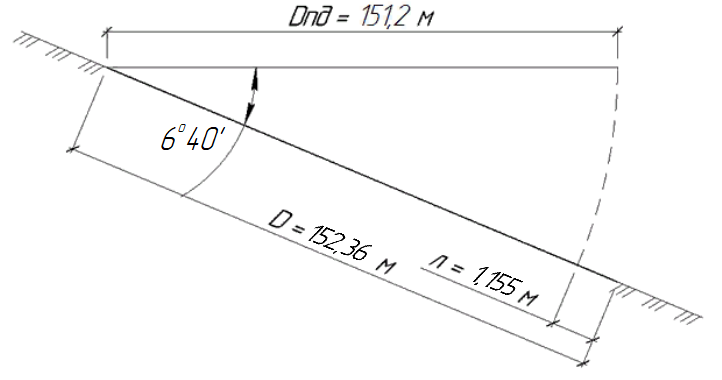

Схема к задаче представлена на рисунке 1.1


Рисунок 3 – Схема к задаче 1.3

1.4 Задача 4.


«Определите линейную, угловую и относительную величину крена высотного сооружения башенного типа (Н = 50,5 м) методом теодолитного проектирования в двух взаимно перпендикулярных плоскостях. Результаты проектирования: l1 = 7,8 cм; l2 = 9,5 см.»[11]

Решение:

«Линейная величина крена высотного сооружения башенного типа определяется как расстояние между центрами основания и верха башни. При проектировании величина крена, в рассмотренных двух взаимно перпендикулярных плоскостях T1 и Т2, составила соответственно l1 = 7,8 cм; l2 = 9,5 см.»[11]

Угловая величина крена определяется как острый угол между осями накренённой и не накренённой башни и вычисляется по формуле:



Угловая величина крена в плоскости Т1:





Угловая величина крена в плоскости Т2:





Относительной величиной крена является отношение абсолютного значения крена к высоте:



Относительная величина крена в плоскости Т1:



Относительная величина крена в плоскости Т2:



2 ПРОВЕРЯЕМОЕ ЗАДАНИЕ 2


Ответьте на контрольные вопросы.

Вариант 22

  1. Как измеряется горизонтальный угол способом повторения?

«Принцип измерения углов способом повторений (рисунок 4) заключается в многократном (n раз) откладывании угла на шкале горизонтального круга, т.е. производится n раз суммирование горизонтального угла. Затем полученную сумму делят на число n, что дает значение искомого угла. Действия по измерению угла выполняются по следующей схеме (теодолит установлен в рабочее положение).»[4]

«Измерение горизонтального угла проводится следующим образом:

1.Выполнить визирование на т. В и записать полученный на нее отсчет в журнал (табл. 5.3, отсчет 33º16,0').

2.Открепить колонку и зрительную трубу и выполнить наведение на

т.С. Взять контрольный отсчет на т. С.

3.Ослабить зажимной винт подставки и выполнить наведение на т. В, пользуясь наводящим устройством подставки. В результате этого отсчет на т. С переведется на т. В, поскольку алидада горизонтального круга и сам горизонтальный круг остаются неподвижными друг относительно друга.

4. Открепить колонку и зрительную трубу и выполнить действия по пп. 1, 2 и 3 n и записать последний отсчет на т. С

5. Поменять круг и выполнить все действия по пп. 1 – 4.»[4]













Рисунок 4 – Измерение горизонтального угла способом повторений

2. «В чем сущность геометрического нивелирования? Какие существуют способы геометрического нивелирования? Ответ дополните схемой?»[11]

«Сущность геометрического нивелирования состоит в определении превышения одной точки над другой горизонтальным лучом нивелира по отсчётам на рейках, отвесно устанавливаемых в точках, между которыми определяют превышение.»[4]

Геометрическое нивелирование можно вести двумя методами: вперёд и из середины.

«Для определения превышения h между точками А и В методом вперёд (рис. 5) нивелир устанавливают в точке А так, чтобы окуляр зрительной трубы приходился над этой точкой, а рейку устанавливают отвесно в точке В.»[4]




Рисунок 5

«В точке А с помощью нивелирной рейки или рулетки измеряют высоту нивелира i как отвесное расстояние от центра окуляра до точки, над которой установлен нивелир. После приведения визирной оси в горизонтальное положение делают отсчёт по рейке. Как видно из рис. 1, h = i – b, т.е. превышение равно высоте нивелира минус отсчёт по рейке (взгляд вперёд).»[4]

«Для более точного определения высоты нивелира её рекомендуется измерять отсчётом по рейке, устанавливаемой в задней точке А, при этом нивелир находится в двух-трёх метрах от точки А.»[4]

«Для определения превышения методом из середины (рис. 6) в этих точках устанавливают отвесно рейки, а между ними по возможности на одинаковых расстояниях – нивелир. Направив горизонтальную визирную ось на рейки, установленные в точках А и В, и выполнив соответственно отсчёты а и b, получают превышение h = а – b.»[4]



Рисунок 6

«Если считать точку А задней, а точку В передней, то формулу можно выразить словами: превышение передней точки над задней равно взгляду назад минус взгляд вперёд. Превышение положительно, если передняя точка выше задней, и отрицательно в ином случае.»[4]

3 ПРОВЕРЯЕМОЕ ЗАДАНИЕ 3


Тема «Теодолитная съемка»

Задание: «Постройте план теодолитной съемки в масштабе 1:1000 по вычисленным координатам точек и нанесите ситуацию.»[11]

Исходные данные

Дирекционный угол: 151° 25'.

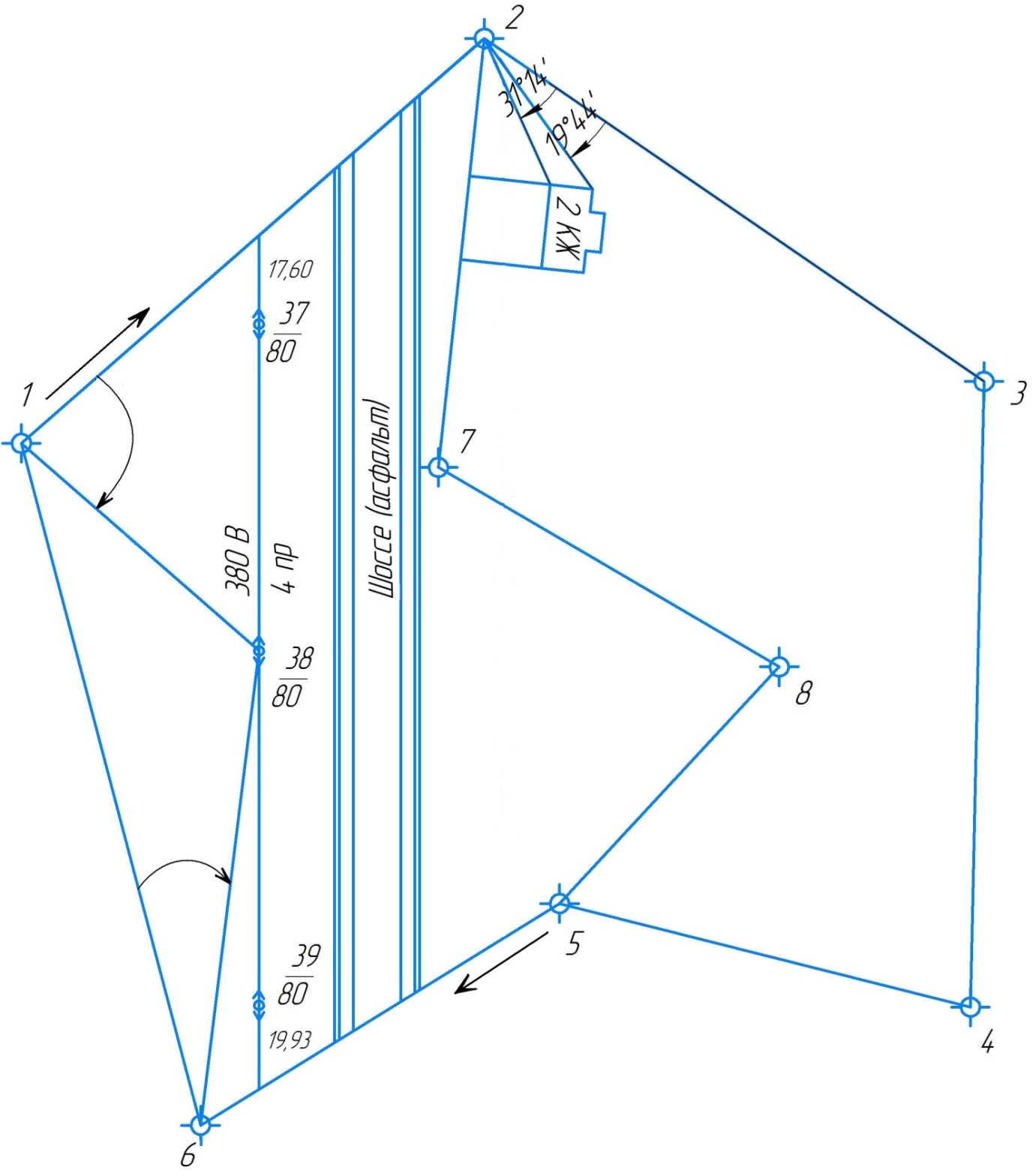

Рисунок 3.1 - Абрис

3.1 Замкнутый теодолитный ход


«По исходному дирекционному углу и внутренним углам определяем дирекционные углы всех сторон замкнутого хода по формуле 1, а также определяем направления:

,

(1)

где – дирекционный угол последующей стороны;

– дирекционный угол предыдущей стороны.»[11]













По дирекционным углам и направлениям определяем румбы и знаки приращений координат:













Определяем величину приращений координат по формулам 2 и 3:

,

(2)

,

(3)
