Материал: Отчет об учебной (изыскательской) практике ( наименование практики ) обучающегося

4 ПРОВЕРЯЕМОЕ ЗАДАНИЕ 4

Тема «Трассирование линейных сооружений»

Задание: Постройте продольный профиль трубопровода по исходным данным.

Исходные данные:

радиус R: 400 м;

дирекционный угол α: 109°52';

угол поворота θ: 25° 48';

отметка Н_Rр1500: 67,750 м;

глубина промерзания грунта: 2,3 м;

диаметр и материал труб: 400 мм, керамические;

на участке от ПК0 до ПК2 уклон проектной линии i ₁ = – 0,010;

на участке от ПК2 до ПК3 уклон i ₂ = – 0,031;

на участке от ПК3 до ПК5 уклон i ₃ = 0,013.

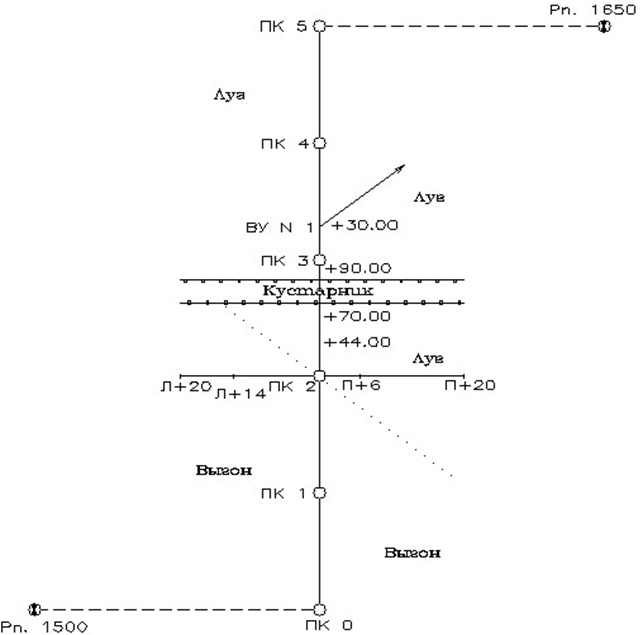

Рисунок 4.1 – Пикетажный журнал

Решение:

4.1 Обработка журнала геометрического нивелирования

«Проверка правильности взятия отсчётов определяется по значению «пяток реек». Значения определяется как разность между отсчётами по красной шкале рейки и по чёрной.»[11]

«Пятка рейки» для ПК0:



Значения для остальных пикетов вычислены и приведены в таблице 4.1.

«Превышение определяется по красной и чёрной шкалам рейки на каждой станции как разность между отсчётом назад и отсчётом вперёд:»[11]



«За итоговое значение превышения принимается среднее значение между отсчётами по красной и чёрной шкалам рейки. Разность не должна превышать 5мм.»[11]

Превышение для участка 1:

Значения для остальных станций вычислены и приведены в таблице 4.1.

«Контроль качества вычислений производится по формуле:



где Σа – сумма черных и красных отсчетов по задней рейке (без «пяток»);

Σb – сумма черных и красных отсчетов по передней рейке (без «пяток»);

Σh⁺ –сумма вычисленных превышений, имеющих знак «+»;

Σh^- – сумма вычисленных превышений, имеющих знак « –»;

Σh⁺_ср – сумма вычисленных средних превышений, имеющих знак «+»;

Σh^-_ср – сумма вычисленных средних превышений, имеющих знак « – ».»[3]

Допустимыми являются расхождения в 1-2 мм.

Результаты контроля качества приведены в конце таблиц 4.1 и 4.2.

Отметка промежуточных течек определяется как сумма отметки задней точки и среднего превышения на станции.

Отметка пикета 0:



Значения для остальных пикетов вычислены и приведены в таблице 4.1.

«Отметки, находящиеся между пикетами, определяются при помощи горизонта инструмента и промежуточного отсчёта по чёрной стороне рейки на точке. Горизонт инструмента определяется как сумма значения отметки и отсчёта по чёрной стороне рейки. За окончательное значение принмается среднее из двух, для заднего и переднего пикета.»[3]

Горизонт инструмента на станции 5







Отметки ПК2+70 и ПК2+90:




В таблицах 4.1 и 4.2 представлены страницы геометрического журнала нивелирования

Таблица 4.1 – 1-я страница журнала геометрического нивелирования трассы

№ станций	Нивелируемые точки	Отсчеты по рейке, мм			Превышение, мм			Превышение среднее, мм			Горизонт инструмента, м		Отметка Н, м
		Задняя	Передняя	Промеж.		+	−		+	−
1	2	3	4	5		6	7		8	9		10		11
1	Рп.1500	1483 6166												67,750
		4683
	ПК0		1583 6270				0100 0104			0102				67,648
			4687
2	ПК0	1305 5991												67,648
		4686
	ПК1		2210 6894				0905 0903			0904				66,744
			4684
3	ПК1	0987 5672												66,744
		4685
	ПК2		2400 7082				1413 1410			1412				65,332
			4682
	ПК2-П+6			2583								67,732		65,149
	ПК2-П+20			0296										67,436
	ПК2-Л+14			1830										65,902
	ПК2-Л+20			0537										67,195

Продолжение таблицы 4.1

1	2	3	4	5	6	7	8	9	10	11
4	ПК2	0807 5490								65,332
		4683
	ПК2+44		2416 7101			1609 1611		1610		63,722
			4685
5	ПК2+44	1309 5993							65,031	63,722
		4684
	ПК3		1285 5971		0024 0022		0023			63,745
			4686
	ПК2+70			2891						62,140
	ПК2+90			0929						64,102
Постраничный контроль

Таблица 4.2 – 2-я страница журнала геометрического нивелирования трассы

№ станций	Нивелируемые точки	Отсчеты по рейке, мм			Превышение, мм		Превышение среднее, мм		Горизонт инструмента, м	Отметка Н, м
		Задняя	Передняя	Промеж.	+	−	+	−
6	ПК3	2007 6689								63,745
		4700
	ПК4		1611 6293		396 396		396			64,141
			4682
7	ПК4	2241 6925								64,141
		4684
	ПК5		0640 5324		1601 1601		1601			65,742
			4684
8	ПК5	1416 6102								65,742
		4686
	Рп.1650		1518 6200			102 98		100		65,642
			4682
Постраничный контроль
