4.2 Вычисление элементов горизонтальной кривой, расчет прямых и кривых участков трассы. Вычисление дирекционных углов и румбов прямых участков.
Определяем элементы кривой.
Тангенс:
Кривая:
Домер:
Биссектрисса:
Определяем точки начала и конца прямых и кривых.
Пикет начала кривой:
Длина первой прямой равна
мПикет конца кривой
Длина второй прямой:
В таблицах 4.3 и 4.4 приведены вычисления элементов дорожных кривых и расчёт прямых и кривых трассы.
Таблица 4.3 - Вычисление элементов дорожных кривых
| № углов поворота трассы | В.У. | УГЛЫ | ЭЛЕМЕНТЫ КРИВОЙ | ||||||
| Измеренный горизонт угол | Поворота трассы | Радиус | Тангенс | Кривая | Домер | Биссектриса | |||
| право | лево | ||||||||
| 1 | ПК3+30.00 | | 25° 48´ | – | 1 м | 0,22903 | 0,45007 | 0,00799 | 0,02589 |
| 400 м | 91,612 | 180,027 | 3,198 | 10,357 | |||||
Таблица 4.4 - Расчет прямых и кривых дорожной трассы
| Прямые | Кривые | |||||||
| Начало | Конец | Длина | Дирекц. угол | Румб | Начало | Конец | Длина кривой | Общая длина трассы |
| ПК0 | ПК2+38,39 | 238,39 м | 109° 52 ´ ´ | ЮВ :70°08´ 40´ | ПК2+38,39 | ПК4 + 21,61 | 180,03 м | 496,81 м |
| ПК4 + 21,61 | ПК 5 | 78,39 м | 135° 40 ´ | ЮВ : 44° 20 ´ | | | | |

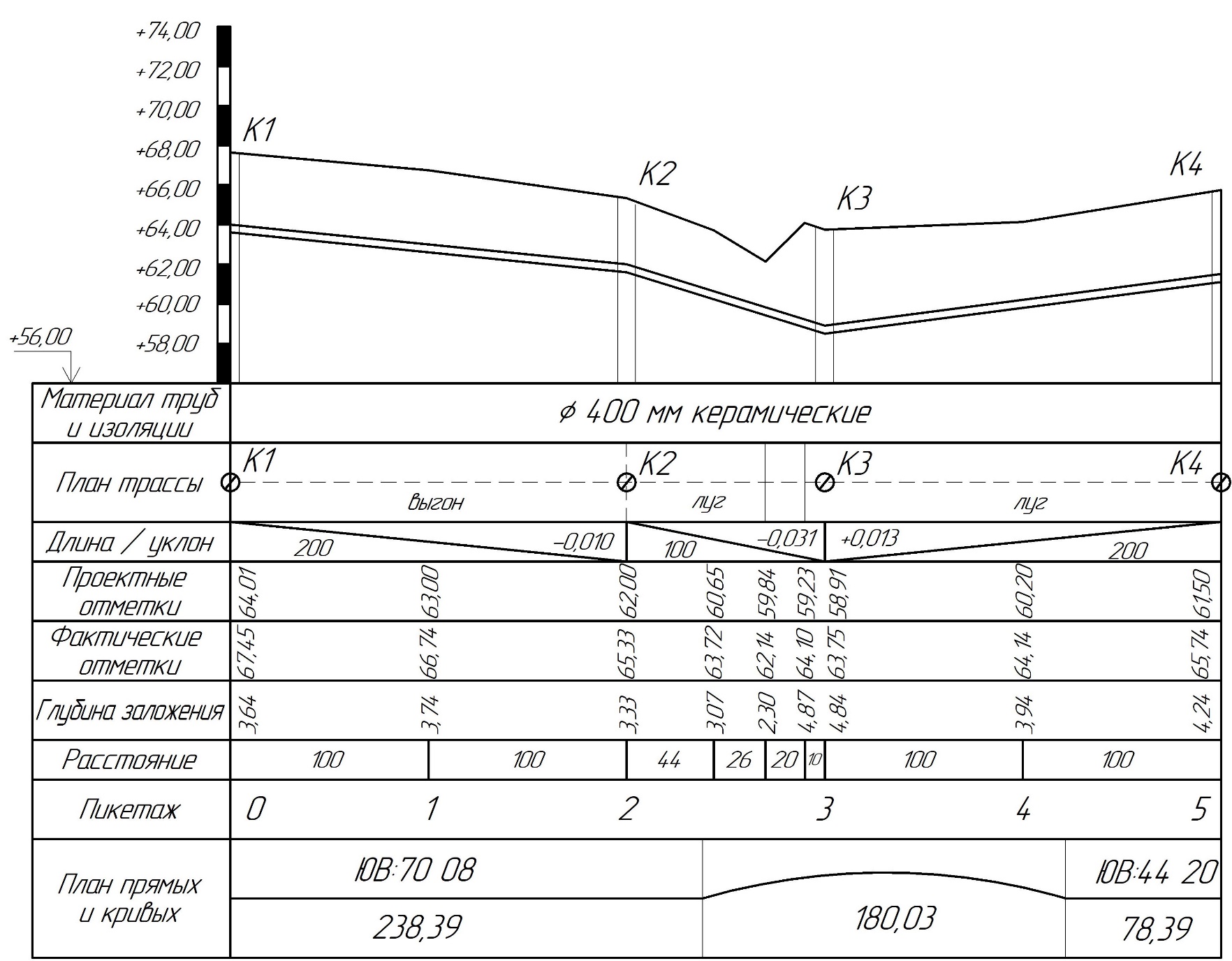

В приложении 2 представлен составленный продольный профиль трубопровода.
ЗАКЛЮЧЕНИЕ
Практика по геодезии занимает важное место в системе подготовки студентов и является неотъемлемой частью учебного процесса. Одной из самостоятельных дисциплин геодезии является топография. Топография рассматривает способы изучения земной поверхности для изображения ее на картах и планах.
В ходе учебной практики студентом были выполнены следующие задачи:
-
Приобретение навыков в работе с геодезическими приборами; -
овладение техникой геодезических измерений и построений; -
ознакомление с работой новой геодезической техники в производственных условиях; -
овладение навыками организации работ коллектива; -
воспитание сознательного отношения к порученному делу; -
инициативности и самостоятельности; -
развитие интереса к научным исследованиям.
СПИСОК ЛИТЕРАТУРЫ
-
Ганьшин В. Н., Хренов Л. С. Таблицы для разбивки круговых и переходных кривых. Изд. 4-е, испр. и доп. К., «Буд1вельник», 1974, стр. 432 -
Мальцева Т. Г. Составление плана местности по результатам теодолитной съемки: учеб. -метод. пособие по курсу "Инженерная геодезия" для студ. строит. спец. / Т. Г. Мальцева, Л. Н. Грицкив; ТГУ; Инженерно-строит. ин-т; каф. "Пром. и гражд. стр-во". - ТГУ. - Тольятти: ТГУ, 2010. - 38 с. -
Грицкив Л. Н. Инженерная геодезия: учеб. -метод. пособие / Л. Н. Грицкив; ТГУ; Инженерно-строит. ин-т; каф. "Пром. и граждан. стр-во". - ТГУ. - Тольятти: ТГУ, 2007. - 57 с. -
Грицкив Л. Н. Трассирование сооружений линейного типа: учеб. -метод. пособие / Л. Н. Грицкив; ТГУ; Инженерно-строит. ин-т; каф. "Пром. и граждан. стр-во". - ТГУ. - Тольятти: ТГУ, 2017. - 22 с. -
Е. К. Атрошко [и др.] Курс инженерной геодезии : учеб.-метод. пособие для студентов строительных и транспортных специальностей БелГУТа. В 2 ч. Ч. II; М-во образования Респ. Беларусь, Белорус. гос. ун-т трансп. – Гомель : БелГУТ, 2011. – 187 с. -
В.Н. Кобелькова, Н.В. Рубцов, В.Н. Хонякин. Учебное пособие по дисциплинам "Инженерная геодезия" и "Геодезия и маркшейдерское дело" для студентов заочного факультета. Магнитогорск: 2008, 139 с.

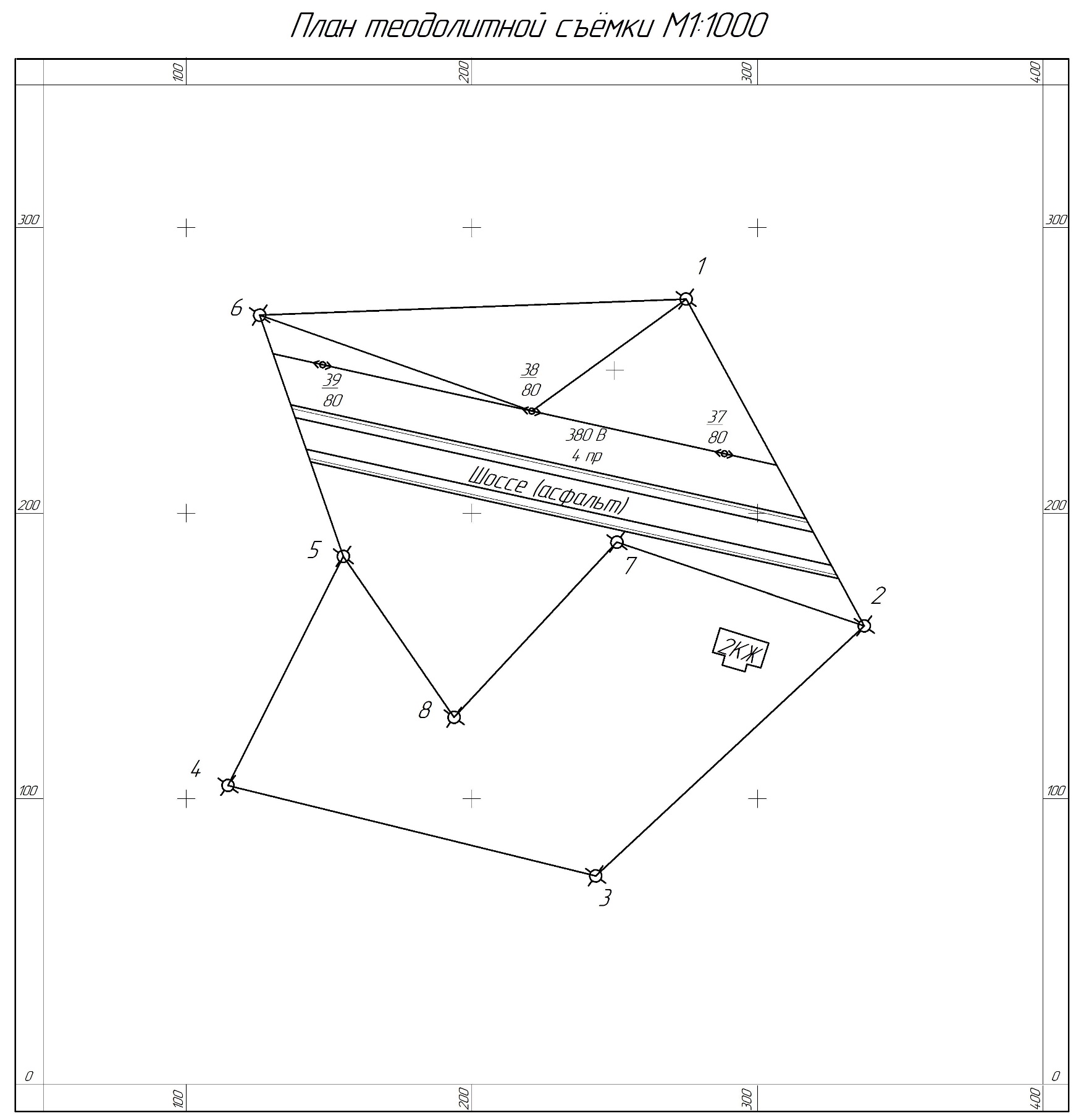

ПРИЛОЖЕНИЕ А
ПРИЛОЖЕНИЕ Б
