С.В. Кузьмина, Л. Н. Титова

МЕТОД ИЗМЕРЕНИЯ КОЭФФИЦИЕНТА ПУЛЬСАЦИИ ОБЩЕГО ИСКУССТВЕННОГО ОСВЕЩЕНИЯ

Проводится изучение метода измерения коэффициента пульсации освещенности на примере лабораторий ВГТУ

Освещение – важнейший элемент условий труда. Известно, что при нарушении параметров световой среды восприятие снижается, повышается утомляемость и травматизм. Именно поэтому сводом правил [1] нормируются параметры освещения в зависимости от разряда зрительной работы, такие как освещенность рабочей зоны, пульсация светового потока, относительная продолжительность зрительной работы при направлении зрения на рабочую поверхность и другие.

Измерение пульсации освещенности так же регламентируется стандартом. Согласно ГОСТ Р 54945-2012 [2] при измерении коэффициента пульсации должно соблюдаться несколько условий:

1.Измерения необходимо проводить в темное время суток, когда освещенность от естественного освещения составляет не более 10% значения нормируемой освещенности.

2.Перед измерениями следует заменить перегоревшие лампы осветительной установки.

3.Измерение пульсации освещенности на рабочих местах проводятся на рабочей плоскости после стабилизации светового потока.

4.При измерении коэффициента пульсации освещенности для определения контрольных точек план помещения разбивают на равные части. Контрольные точки размещают в центре каждой из них. Минимальное количество контрольных точек определяется в зависимости от размеров помещения и высоты подвеса светильников над рабочей поверхностью по индексу помещения (i). Для лаборатории №119/3 i = 1,6, соответственно №135/3 – i = 2,0. При индексе помещения от 1 до 2 включительно число точек измерения равно 9.

5.При измерении контрольных точек на плане их сетка не должна совпадать с сеткой размещения светильников (рис. 1).

122

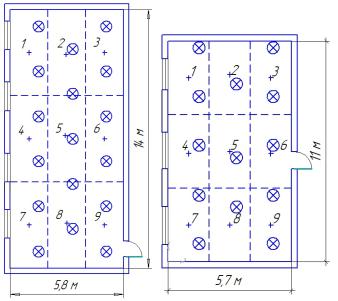

а б Рис. 1. Расположение контрольных точек при измерении

среднего коэффициента пульсации и освещенности в помещении

- контрольная точка;

- светильник;

- условная сетка раздела площади помещения на части для определения расположения контрольных точек;

а – лаборатория 135/3; б – лаборатория 119/3.

6. Результаты измерения коэффициента пульсации освещенности оформляют протоколом в соответствии с приложением Б стандарта [2].

Измерение коэффициента пульсации освещенности производится прибором Люксметр – яркомер - пульсметр Эколайт01 с использованием программного комплекса «ЭкоЛайт-АП». Преимуществами этого комплекса являются: получение полной информации об амплитудно-временных параметрах светового потока; вычисление амплитудного и интегрального коэффициента пульсации светового потока; определение максимального,

интегрального значений сигнала с фотодатчика; анализ характера пульсаций по "осциллограмме" сигнала; сохранение результатов измерений в виде файла с возможностью комментария (рис. 2).

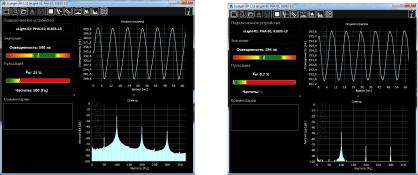

а б Рис. 2. Результаты измерения освещенности и коэффициента пкльсации: а – аудитория 135/3, б – аудитория 119/3

Обработка результатов состоит в вычислении среднеарифметического значения измеренных коэффициентов пульсации освещенности в контрольных точках, и сравнении с нормативным (табл.).

Результаты измерений и нормативные значения

Вывод: Подключение люминесцентных ламп через ЭмПРА характеризуется повышенным коэффициентом пульсации на частоте 100 Гц (рис.2, а); ЭПРА существенно снижают уровень пульсаций ламп (рис. 2, б).

Литература

1.CП 52.13330.2011 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95.

2.ГОСТ Р 54945-2012 Здания и сооружения. Методы измерения коэффициента пульсации освещенности.

Воронежский государственный технический университет

124

УДК 628.9

С.В. Кузьмина, Л. Н. Титова

ИССЛЕДОВАНИЕ СВЕТОТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК СИСТЕМЫ ОБЩЕГО ИСКУССТВЕННОГО ОСВЕЩЕНИЯ

Проведено обследование общего искусственного освещения помещений и выполнен анализ и сравнение полученных значений светотехнических характеристик с нормативными

Освещение является одним из главных элементов условий труда. Грамотно организованная система освещения уменьшает потенциальную опасность производственного травматизма, повышает общую работоспособность и производительность труда, снижает возможный брак продукции. Недостаточное освещение является причиной многих проблем – вызывает быструю утомляемость зрения и организма в целом, приводит к профессиональным заболеваниям, ухудшает ориентацию в пространстве, приводит к травмам.

Другим важным фактором воздействия на организм человека является пульсация светового потока. Несоблюдение норм коэффициента пульсации освещенности вызывает стрессовое состояние, начиная от головных болей и заканчивая сбоями сердечного ритма и других биологических процессов. Также в идеальных условиях цветовой спектр света лампы должен стремиться к естественному (2700-3200 К – теплый белый свет). Однако для различных разрядов и подразрядов зрительной работы диапазоны цветовой температуры источников света могут варьироваться [1].

Именно поэтому каждый из параметров качества освещения не должен превышать предельных значений, которые установлены правовыми, техническими и санитарно-техническими нормами. При соблюдении норм условий труда, описанных в документах, влияние опасных и вредных производственных факторов на человека отсутствует, либо находится в допустимых пределах.

Исследование проводились в 3 корпусе ВГТУ в лабораториях №119 и №135, так как они имеют подобные размеры, количество и типы светильников, однако отличаются пуско-регулирующими
