3.Монтаж зданий с полным каркасом в каждом ярусе:
–колонны;
–ригели;
–диафрагмы жёсткости;
–панели стен лестничной клетки, лестничные площадки и марши;
–панели внутренних стен и перегородки;
–санитарно-технические кабины;
–панели перекрытий;
–панели наружных стен.
4.Монтаж зданий с неполным каркасом и несущими наружными стенами:
–колонны;
–наружные и внутренние панели стен лестничной клетки;
–лестничные площадки и марши;
–панели наружных стен;
–санитарно-технические кабины;
–панели перегородок;
–прогоны;
–панели перекрытий.
Подробнее о разработке схем монтажа элементов жилищно-гражданских зданий смотри в [31, 35, 38, 39, 40, 54, 55, 57, 61, 62].
2.1.2. Выбор монтажной оснастки и приспособлений
Выбираемая оснастка подразделяется на три группы:
1.Грузозахватные приспособления (стропы, траверсы, захваты).
2.Приспособления для временного закрепления и выверки конструкций (кондукторы, струбцины, расчалки, распорки, подкосы, монтажные связи, опоры, стойки и т.п.).
3.Приспособления для обеспечения безопасности производства работ (леса, подмости, лестницы, подъёмники и т. п.).
Выбор приспособлений и оснастки для производства работ проводится по форме табл.6, используя справочные данные, приведённые в [25, 26, 27, 37, 38, 39, 40, 41, 42, 46].
|
Монтажная оснастка |
|
Таблица 6 |
|
|
|
|
||
|
|
|
|
|
Наименование |
Эскиз |
Технические характеристики устройства |
||
приспособления |
|
|
|
|
|
|
|
|
|
и его |
|
Грузоподъём- |
Масса, кг |
Расчётная |
назначение |
|
ность, т |
|
высота, м |
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
|
|
11 |
|
|
2.1.3. Выбор и обоснование машин и механизмов
Выбор кранов основывается на сопоставлении технических параметров монтажных машин (грузоподъёмности Q, высоты подъёма крюка Hкр, зависящих от определённого вылета стрелы lстр), с требуемыми параметрами крана при монтаже элементов здания (монтажной массой Qм, требуемой высотой подъёма крюка Hкртр и требуемым вылетом стрелы lстртр (рис.3)), которые зависят от размеров здания, массы, габаритов и расположения монтажных элементов.
Значения параметров Q, Hкр, lстр для всех основных типов кранов приведены в [34, 39, 41, 42], для башенных кранов – в табл. 8.
Технические параметры выбираемой машины (грузоподъёмность Q, высота подъёма крюка Hкр при определённом вылете стрелы lстр) должны удовлетворять требуемым параметрам крана при монтаже элементов здания (соответственно монтажной массе Qм и требуемой высоте подъёма крюка Hкртр) (условия (4) и (5)).
Требуемые параметры крана при монтаже элементов определяются по
формулам (1), (2) и размещаются в табл.7. |
|
Qм = Qэл + Qпр, |
(1) |
где Qм – монтажная масса элемента, т; |
|
Qэл – собственная масса элемента, т; |
|
Qпр – масса грузозахватного приспособления, т. |
|
Hкртр = hмг + hмз + hэл + hпр, |
(2) |
где Hкртр – требуемая высота подъёма крюка, м; |
|
hмг – высота монтажного горизонта, м; |
|
hмз – величина монтажного зазора, м; |
|
hэл – высота элемента в монтажном положении, м;
hпр – расчётная высота грузозахватного приспособления, м.
Требуемый вылет стрелы крана lстртр при монтаже тех или иных элементов определяется по [34, 35, 36, 38, 39, 41, 42] на основании разрабатываемой схемы производства работ.
Для башенных кранов:
lстртр = акр /2 + b + c, |
(3) |
где акр – ширина кранового пути, м;
b– расстояние между ближними друг к другу наружной гранью здания и осью головки рельса подкранового пути, м;
c– расстояние от центра тяжести монтируемого элемента до наружной грани здания со стороны крана, м.
12
Для стреловых кранов требуемый вылет стрелы определяется аналитическим [34], графоаналитическим и графическим методами [35, 36].
По полученным данным подбираются два комплекта машин так, чтобы при определённом вылете стрелы выполнялись условия (4) и (5):
Q > Qм, |
(4) |
Hкр > Hкртр. |
(5) |
Выбор кранов производится по монтажному элементу, создающему |
|
максимальный опрокидывающий (грузовой) момент Мгр: |
|
Мгр = Qм lстртр. |
(6) |
Затем проводится сверка технических параметров кранов по остальным монтажным элементам.
Выбор кранов и разработка схемы монтажа элементов являются взаимокорректирующими процессами.
|
|
|
Данные для выбора кранов |
|
|
Таблица 7 |
|||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
Наименование |
Требуемые параметры монтажных |
Краны, пригодные по |
|||||||
монтажных |
|
|
элементов |
|
техническим |
|
|||
элементов |
|
|
|
|
|
параметрам |
|
||
|
Qм, т |
Hкртр, м |
Lстртр, м |
Mгр, т× м |
1 вариант |
2 вариант |
|
||
|
|
|
|
|
|
|
|
|
|
1 |
2 |
|
3 |
4 |
5 |
6 |
|
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
hпр hэл hмз
Hкртр hмг
c |
b |
aкр/2 |
aкр/2 |
|
lстртр |
|
|

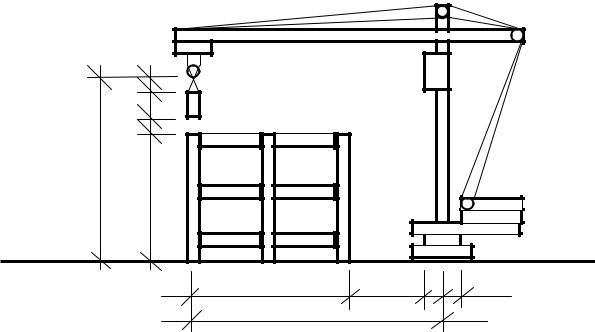

Рис. 3. Схема для определения требуемых параметров башенного крана
13
Таблица 8
Технические параметры башенных кранов
Марка |
|
Грузо- |
|
Вылет |
|
Высота |
|
|
|
Тип |
Тип |
||||
крана |
|
подъём- |
стрелы, |
подъёма |
|
|
стрелы |
башни |
|||||||
|
ность, |
|
lстр, м |
|
крюка, |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|||||||
|
|
Q, т |
|
|
|
|
Hкр, м |
|
|
Расстояние от здания до оси ближайшего рельса, b, м |
|
|
|||
|
|
max |
|
max |
max |
|
max |
max |
|
|
max |
|
|
|
|
|
Примаксимальном |
вылете стрелы ,l |
Приминимальном |
вылете стрелы, l |
Максимальный вылет стрелы, l |
Минимальный |
вылет стрелы ,l |
Примаксимальном вылете стрелы ,l |
|
Примаксимальном |
вылете стрелы ,l |
, м |
|
|
|
|
|
кр |
|
|
|||||||||||
|
|
подкрановогоШирина пути, а |
|
|
|||||||||||
|
|
|
|
|
БАШЕННЫЕ ПЕРЕДВИЖНЫЕ КРАНЫ |
|
|
||||||||
МСК-3-5-20 |
|
3……..5 |
|
20…..10 |
|
25…..37 |
|
4,0 |
2,0 |
подъёмная |
поворотная |
||||
МСК-5-20 |
|
5……..5 |
|
20…..10 |
|
26…..38 |
|
4,0 |
2,0 |
подъёмная |
поворотная |
||||
МСК-5-30 |
|
5……...5 |
|
30…..18 |
|
40…..55 |
|
6,5 |
2,5 |
подъёмная |
поворотная |
||||
МСК-8-20 |
|
8……..8 |
|
20…..10 |
|
27…..39 |
|
5,0 |
2,5 |
подъёмная |
поворотная |
||||
МСК-10-20 |
|
10……10 |
20…..10 |
|
36…..46 |
|
6,5 |
2,5 |
подъёмная |
поворотная |
|||||
МСК-250 |
|
8…….16 |
|
22….8,5 |
|
|
35 |
|
7,5 |
2,5 |
балочная |
поворотная |
|||
БКСМ-14 ПМ4 |
|
5……..5 |
|
30……5 |
|
13,2 |
|
6,0 |
2,0 |
балочная |
поворотная |
||||
КБ-100.1 |
|
5……..5 |
|
20…..10 |
|
21…..33 |
|
4,5 |
2,3 |
подъёмная |
поворотная |
||||
КБ-100.2 |
|
5……..5 |
|
20…..10 |
|
31…..44 |
|
4,5 |
2,3 |
подъёмная |
поворотная |
||||
КБ-100.ОМ |
|
5……..5 |
|
20…..10 |
|
30…..42 |
|
4,5 |
2,3 |
подъёмная |
поворотная |
||||
КБ-100.3 |
|
4……..8 |
|
25….12,5 |
35…..48 |
|
4,5 |
2,3 |
подъёмная |
поворотная |
|||||
КБ-160.2 |
|
5……..8 |
|
25…..13 |
|
40…..55 |
|
6,0 |
1,5 |
подъёмная |
поворотная |
||||
КБ-160.4 |
|
5……..8 |
|
25…..13 |
|
46,1…62 |
|
6,0 |
1,5 |
подъёмная |
поворотная |
||||
КБ-405 |
|
4,5…....8 |
|
30…..11 |
|
54…..70 |
|
6,0 |
1,5 |
подъёмная |
поворотная |
||||
КБ-405.1 |
|
7,5……10 |
25…..13 |
|
46….57,8 |
6,0 |
1,7 |
подъёмная |
поворотная |
||||||
КБ-405.2 |
|
6,3……9 |
|
25…..18 |
|
51,6…63,4 |
6,0 |
1,7 |
подъёмная |
поворотная |
|||||
КБ-502 |
|
5…….10 |
|
40…..8,5 |
|
53…..77 |
|
7,5 |
2,45 |
балочная |
поворотная |
||||
КБ-503 |
|
7,5…..10 |
|
35…..7,5 |
|
53…..63,5 |
7,5 |
2,45 |
балочная |
поворотная |
|||||
КБ-504 |
|
9…….10 |
|
40…..7,5 |
|
60…..77 |
|
7,5 |
2,45 |
балочная |
поворотная |
||||
БК-300 |
|
8…….25 |
|
30…..12 |
|
45…..74 |
|
7,5 |
2,5 |
подъёмная |
поворотная |
||||
БК-300 В |
|
6…….17 |
|
33…..12 |
|
63…..75 |
|
7,5 |
2,5 |
подъёмная |
поворотная |
||||
КБ-674 |
|
10……25 |
35…....4 |
|
|
46 |
|
7,5 |
2,6 |
балочная |
неповоротная |
||||
КБ-674.1 |
|
4…....12,5 |
50……4 |
|
|
47 |
|
7,5 |
2,6 |
балочная |
неповоротная |
||||
КБ-674.2 |
|
8…….25 |
|
35……4 |
|
|
58 |
|
7,5 |
2,6 |
балочная |
неповоротная |
|||
КБ-674.3 |
|
4…..12,5 |
|
50……4 |
|
|
59 |
|
7,5 |
2,6 |
балочная |
неповоротная |
|||
КБ-674.4 |
|
6,3…...25 |
35……4 |
|
|
70 |
|
7,5 |
2,6 |
балочная |
неповоротная |
||||
КБ-674.5 |
|
4…..12,5 |
|
50……4 |
|
|
71 |
|
7,5 |
2,6 |
балочная |
неповоротная |
|||
БК-406 АГ |
|
15…...25 |
|
35…..11 |
|
39…..66 |
|
9,5 |
10 |
подъёмная |
поворотная |
||||
БК-406 А |
|
12…...25 |
|
40…..12 |
|
41…..82 |
|
9,5 |
10 |
подъёмная |
поворотная |
||||
БК-405 |
|
15…...40 |
|
36……8 |
|
43…..75 |
|
9,5 |
10 |
подъёмная |
поворотная |
||||
БК-1000 |
|
16…...50 |
|
45.…12,5 |
44…..89 |
|
10,0 |
12,7 |
подъёмная |
поворотная |
|||||
БК-1425 |
|
20…...75 |
|
50…...14 |
|
52…..96 |
|
10,0 |
15,7 |
подъёмная |
поворотная |
||||
14
Продолжение табл. 8
Марка |
|
Грузо- |
|
Вылет |
|
Высота |
|
|
|
|
Тип |
Тип |
||||
крана |
|
подъём- |
стрелы, |
подъёма |
|
|
|
стрелы |
башни |
|||||||
|
ность, |
|
lстр, м |
|
крюка, |
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
Q, т |
|
|
|
|
Hкр, м |
|
подкрановогоШирина а,пути |
Расстояниеот здания ближайшегоосидо |
|
|
|
|||
|
максимальномПри |
стрелывылете,l |
минимальномПри |
стрелывылете, l |
Максимальный стрелывылет, l |
Минимальный |
стрелывылет, l |
максимальномПри стрелывылете,l |
|
максимальномПри |
стрелывылете,l |
,b,рельсам |
|
|
||
|
|
max |
|
max |
max |
|
max |
max |
|
max |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
м, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
кр |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
БАШЕННЫЕ ПРИСТАВНЫЕ КРАНЫ |
|
|
|
||||||||
КБ-573 |
|
4…….8 |
|
40…2,5 |
|
|
150 |
|
– |
– |
|
балочная |
поворотная |
|||
КП-10 |
|
5……10 |
|
36…...5 |
|
|
105 |
|
– |
– |
|
балочная |
поворотная |
|||
БК-180 |
|
6……10 |
|
30…...5 |
|
|
110 |
|
– |
– |
|
балочная |
поворотная |
|||
КП-16 |
|
8……16 |
|
37….4,5 |
|
|
120 |
|
– |
– |
|
балочная |
поворотная |
|||
КБ-676 |
|
5,6…12,5 |
50…...5 |
|
|
83 |
|
– |
– |
|
балочная |
поворотная |
||||
