Стоимость машино-часа определяется по формуле



См.-ч.= МА / 800 D m + (Стр+ См.д.) / Do+ Р + В + Э + С + Зм/ч ,

(8)

годовые

единовременные

сменно-эксплуатационные



затраты

затраты

затраты



где М инвентарно-расчётная стоимость машин и механизмов, р.;

Аамортизационные отчисления, %;

D нормативное количество дней работы машины в году; m количество смен работы машины в сутки;

Стр стоимость транспортирования машины с объекта на объект, р.; См.д.стоимость монтажа и демонтажа машины на объекте, р.;

Рстоимость техобслуживания и ремонта, р.;

В стоимость эксплуатации вспомогательного оборудования, р.;

Эстоимость энергоресурсов, р.;

С стоимость смазочных материалов, р.; Зм/ч зарплата машиниста за 1 час, р.;

Зм/ч = Змаш / Dо,

(9)

где Змаш зарплата машиниста за весь период монтажа, р., (из калькуляции трудозатрат).

Выбор следует остановить на варианте производства работ с наименьшей себестоимостью СМР.

Если по расчёту себестоимости СМР трудно отдать предпочтение одному из вариантов, для окончательного обоснования варианта производства работ

можно произвести определение среднего коэффициента использования машин и механизмов по грузоподъёмности Кгрср по формуле

n



Кгрср = å i ni) / å ni,

(10)

i=1

где кi коэффициент использования по грузоподъёмности для отдельных грузопотоков (стеновых панелей, перегородок, плит перекрытия и т. п.);

ni количество подъёмов в каждом грузопотоке.

кi = Qэл / Qi,

(11)

где Qэл масса поднимаемого i-го груза, т;

Qi грузоподъёмность крана при подъёме i-го груза, т.

16

2.2. Расчёт состава комплексных бригад и звеньев

Для снижения себестоимости СМР необходимо сводить к минимуму затраты ручного труда и повышать его производительность. При решении этих задач важную роль играет комплектование бригад и звеньев.

Состав специализированных звеньев принимается согласно рекомендациям соответствующих ЕНиР [14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24].

Для комплексных процессов производится расчёт состава комплексных бригад.

Состав комплексной бригады для монтажа конструкций рассчитывается с учётом наличия ведущего механизма по формулам (12), (13), (14) и сводится в табл.9.

Nбр = Σ Труч / Т кн m;

(12)

Т

= Σ Тмаш / Nм кн m;

(13)

Ni

= Σ Труч i / Т кн m,

(14)

где Nбр

общее количество людей в бригаде;

Σ Труч

затраты ручного труда (из калькуляции трудозатрат), чел.-см;

Ni

количество рабочих i-ой профессии и разряда;

ΣТруч i затраты труда рабочих i-ой профессии и разряда;

ΣТмаш затраты машинного времени (из калькуляции трудозатрат), маш.-см.;

Тпродолжительность выполнения работ, см.;

Nм

количество однотипных механизмов;

















кн

коэффициент перевыполнения норм выработки (принимается равным



к = 1.0 ÷1.2);

























m

количество смен в сутки (при монтаже конструкций m = 2);









Распределение трудозатрат по профессиям разрядам



Таблица 9



































Наименование



Трудо-



В т. ч. по профессиям и разрядам



работ



затраты





























чел.-

маш.-





Монтажник5



Монтажник4 разряд

3



2



сварщик.Эл 5 разряд







работОбъём

Машинист5

разряд

разряд

Монтажник-



Монтажник-



.д.ти





см

см

































































1



2

3

4



5



6

7

8



9



10

11











17





















При комплектовании комплексных бригад, не связанных с ведущим механизмом (устройство кровли, отделочные работы), продолжительность

выполнения работ Т назначается в соответствии с темпами производства строительных работ, исходя из сложившейся практики, по рекомендациям, содержащимся в специальной литературе, или по заданию руководителя проекта, в остальном же расчёт аналогичен вышеизложенному.

2.3. Разработка календарного плана производства СМР

Важнейшим документом, входящим в ППР является календарный план строительства объекта. В данном документе отражаются следующие вопросы:

номенклатура, последовательность строительных процессов и отдельных работ;

объёмы и трудоёмкости работ;

потребность в машинах и механизмах;

потребность в трудовых ресурсах;

сменность производства работ;

продолжительность выполнения отдельных работ и возведения здания в целом.

Календарный план строительства объекта составляется по форме табл. 10 в соответствии со СНиП 12-01-2004 на основе выполненных ранее:

калькуляции трудозатрат;

выбора методов производства работ и механизмов;

расчёта составов комплексных бригад и звеньев.





Календарный план производства работ по объекту



Таблица 10









































Наиме-

работОбъём



Трудоёмкость, чел.-дни

Требуемые

Продолжительность выполнения дни,работы

Количествосмен суткив

Количестворабочих сменув

бригадыСостав

Рабочие дни

нование



Марка

Количество







.д.ти







машины

















видов



















1

2

3



работ,



























единица



























измерения























































В левой части календарного плана размещаются данные, характеризующие технико-экономическую структуру работ. Правая часть плана является

графическим выражением продолжительности последовательно распределённых и взаимоувязанных во времени отдельных видов работ (рис. 4, а). Выполнение

18

работ в одну смену отражается на графике производства работ (ГПР) одной сплошной линией, при двухсменной организации труда двумя сплошными линиями. Над линией указывается количество рабочих, занятых на объекте в сутки (во все смены первую, вторую, третью). Под линией указывается продолжительность выполнения данного вида работ в днях.

2.4.Построение графика движения рабочих кадров по объекту

График движения рабочих строится в виде гистограммы (рис. 4, б) путём

проецирования графических данных календарного плана на соответствующую горизонтальную ось. Высота элементов гистограммы (по оси ординат) отражает общее количество рабочих, находящихся на объекте в соответствующий день. Длина всей гистограммы (по оси абсцисс) соответствует продолжительности возведения объекта строительства.

График движения рабочих характеризуется параметрами, представленными

ниже:



Rmax максимальное количество рабочих на объекте

в сутки;

Rср среднее количество рабочих на объекте в сутки;

Rср = å Труч / Т;

(15)

Кнер = Nmax / Nср,

(16)

где S Труч затраты ручного труда (из калькуляции трудозатрат), чел.-см;

Тпродолжительность выполнения работ, см.;

Кнер коэффициент неравномерности движения рабочих.

Условием корректности построения графика движения рабочих являются следующие пределы величины Кнер:

Кнер = 1,5 ÷ 2,0.

На основе анализа данных графика производства работ (рис. 4, а)

необходимо определить максимальное количество рабочих в наиболее

загруженную смену Nmaxсм.

Величина Nmaxсм определяется путём суммирования показателей количества рабочих в отдельно взятые смены. На примере анализа данных ГПР (рис. 4, а)

можно видеть, что максимальное

количество

рабочих наблюдается в

наиболее загруженную первую смену

8-го и 9-го

рабочих дней и равняется:

Nmaxсм = 11 (чел).

Величина Nmaxсм будет использована далее при расчёте элементов строительного генерального плана (временных инвентарных зданий, временного водоснабжения).

19

а)











Рабочие дни





































1

2

3

4

5

6

7

8

9

10

11

12

13

14

15



5









14





Количество рабочих в день



4

























5



4





6























3











Продолжительность

работы, дни









5





4











































2

б)











































Rmax = 18













14

10

Rср = 9



5



6

max

ср

4



R

R



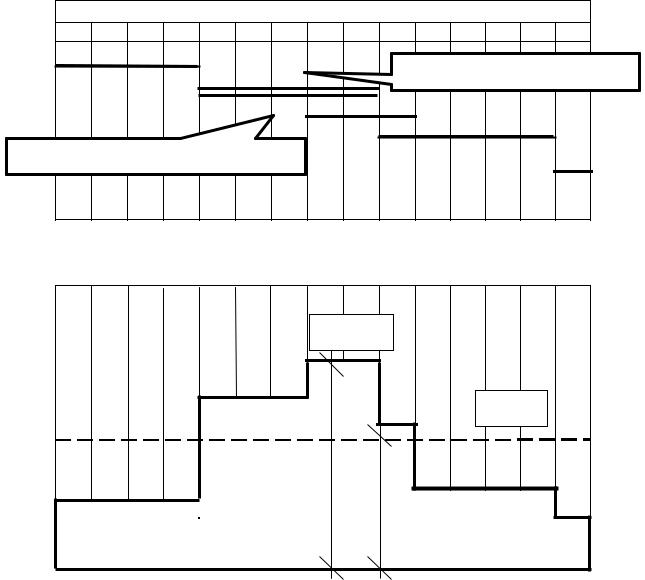

Рис. 4. Образец построения ГДР по ГПР: а график производства работ (ГПР); б график движения рабочих (ГДР)

2.5.Построение графика движения основных строительных машин

имеханизмов по объекту

Данный график составляется по форме табл. 11 с использованием графических данных календарного плана строительства объекта.















Таблица 11

График движения машин и механизмов





















Наименование

Количество



Время работы, дни

механизма



















Башенный кран

1

















КБ-100, шт.





































20
