3 Начало работы

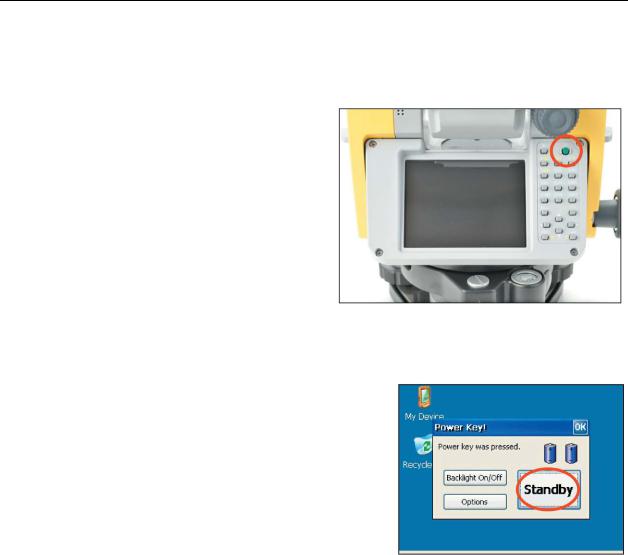

Включение и выключение инструмента

Включение инструмента

Для включения инструмента нажмите клавишу - сразу после включения будет загружена управляющая программа.

Порядок работы с управляющей программой приводится в её описании.

Примечание: если после нажатия клавиши управляющая программа не запускается, проверьте правильность установки батарей.

Выключение инструмента

Для выключения инструмента нажмите клавишу , при этом отобразится экранная форма

Power Key! (Кнопка питания!).

Щелчок по кнопке Standby (Режим ожидания)

позволяет выключить прибор.

Щелчок по кнопке OK закрывает экранную форму

Power Key! Экран возвращается в состояние, в котором была нажата клавиша .

Примечание: Standby (Режим ожидания) – состояние, в котором управляющая программа остановлена и инструмент выключен. Повторное нажатие клавиши возвращает прибор в состояние, в котором была в последний раз нажата эта клавиша.

34 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Начало работы

Основные операции

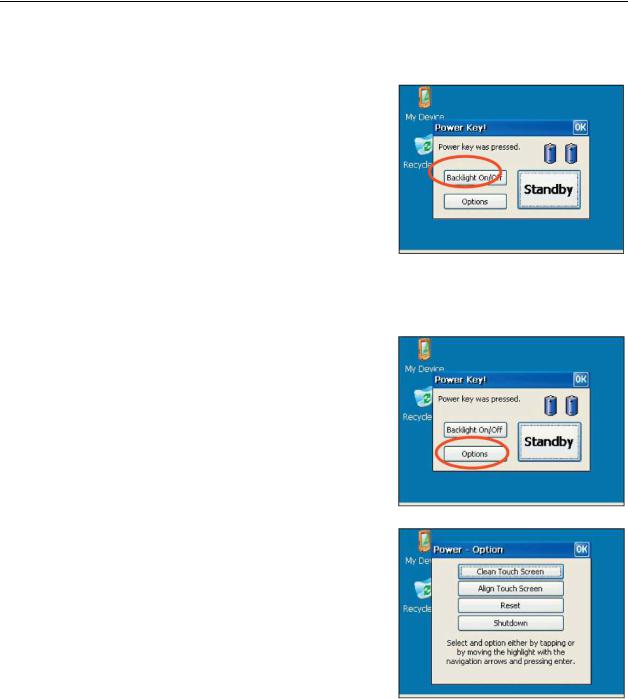

Включение и выключение подсветки

Нажмите клавишу , при этом отобразится экранная форма Power Key!

Щелчок по кнопке Backlight On/Off

(Включение/выключение подсветки)

позволяет включить и выключить подсветку экрана.

Щелчок по кнопке OK закрывает экранную форму

Power Key! Экран возвращается в состояние, в котором была нажата клавиша .

Прочие функции

Нажмите клавишу , при этом отобразится экранная форма Power Key!

Щелчок по кнопке Options (Дополнительно)

отображает меню дополнительных функций. Пояснения по каждой из них даны ниже.

Щелчок по кнопке OK закрывает экранную форму

Power Key! Экран возвращается в состояние, в котором была нажата клавиша .

Руководство по эксплуатации тахеометра серии Trimble M3 DR 35

Начало работы

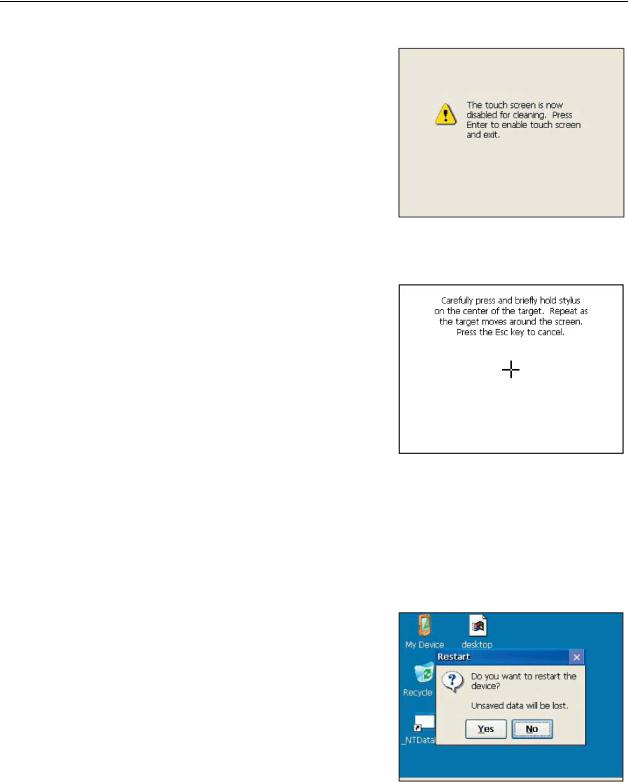

Протирка экрана

Функция Clean Touch Screen (Протирка

сенсорного дисплея) выключает обработку нажатий на сенсорный дисплей, что позволяет произвести очистить его от загрязнений.

Клавиша (Enter, Ввод) возвращает инструмент в состояние, в котором была нажата клавиша .

Настройка сенсорного экрана

Функция Adjust Touch Screen (Настройка

сенсорного дисплея) запускает процедуру калибровки сенсорного дисплея.

При проведении калибровки определяются параметры связи систем координат экрана и закреплённой на нём сенсорной панели.

С помощью стилуса нажимайте в течение секунды на центр креста, отображаемого на

экране. Первый крест отображается по центру экрана, а после отрывания стилуса отображается крест в углу экрана. После нажатия на крестах в центре экрана и по четырём углам нажмите клавишу (Enter, Ввод), что заканчивает процедуру калибровки.

Для прерывания калибровки используйте клавишу .

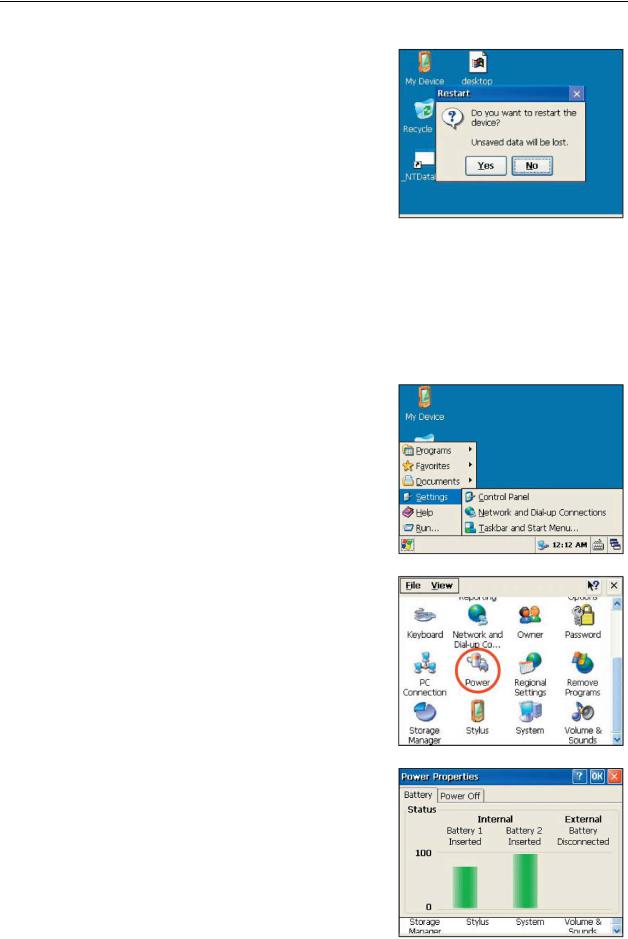

Перезапуск

Функция Reset (Перезапуск) вызывает экранную форму Restart.

При перезапуске выполняющаяся в настоящий момент прикладная программа останавливается, и управляющая программа (операционная система) тахеометра перезагружается. Эту функцию следует использовать при отказе прикладной программы.

После щелчка по кнопке Yes производится перезапуск.

Щелчок по кнопке No закрывает экранную форму Restart. Экран возвращается в состояние, в котором была нажата клавиша .

Примечание: при выполнении функции перезапуска данные, не сохранённые в прикладной программе, теряются.

36 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Начало работы

Выключение

Функция Shutdown (Выключение) вызывает одноимённую экранную форму с предупреждением.

После щелчка по кнопке Yes производится выключение тахеометра.

Щелчок по кнопке No прерывает процедуру выключения. Экран возвращается в состояние, в котором была нажата клавиша .

Примечание: процедура выключения полностью останавливает работу тахеометра. Данные, не сохранённые в прикладной программе, теряются.

Установка автоматического отключения

Автоматическое отключение позволяет сэкономить заряд батарей, переводя тахеометр в режим ожидания, если он не использовался в течение определённого промежутка времени.

Щелкните по пиктограмме Windows, и в появившемся меню выберите пункт

Settings/Control Panel (Установки / Панель управления).

Двойным щелчком по пиктограмме Power (Питание) вызовите экранную форму Power Properties (Характеристики питания).

В ней приведено состояние батарей.

Выберите вкладку Power Off (Отключение).

Руководство по эксплуатации тахеометра серии Trimble M3 DR 37
