Начало работы

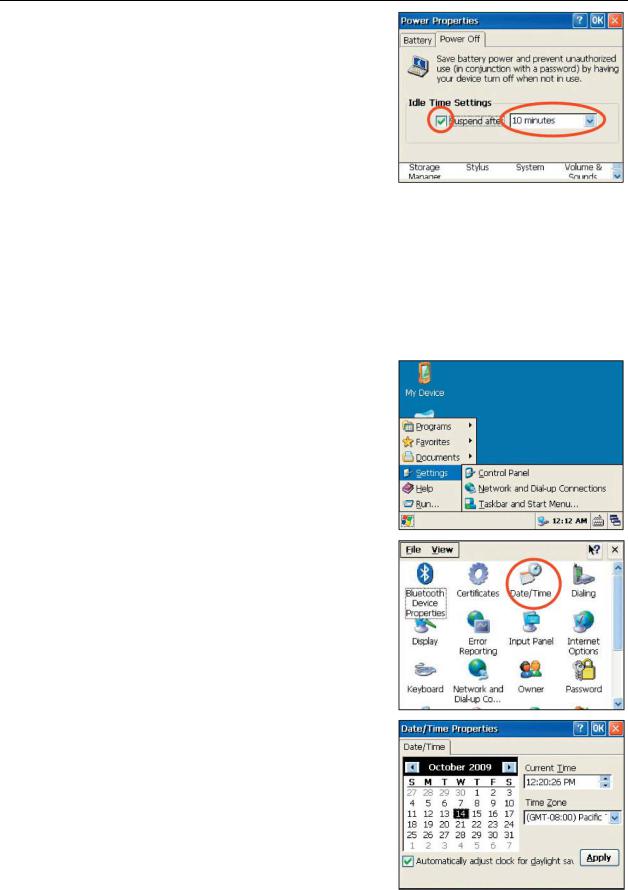

Отображается экранная форма установки времени.

Установите флажок Suspend after (Приостановить после) в области Idle Time Setting.

Выберите продолжительность временного интервала из выпадающего списка. Предлагаются варианты 5, 10 или 30 минут.

Флажок снимается, если временной интервал не был выбран.

Щелчком по кнопке OK подтвердите сделанные изменения.

Примечание: названия режима Suspend и Standby - синонимы.

Установка даты и времени

Эта функция позволяет установить текущее время и дату.

Щелкните по пиктограмме Windows, и в появившемся меню выберите пункт

Settings/Control Panel (Установки / Панель управления).

Двойным щелчком по пиктограмме Date/Time (Дата/Время) вызовите экранную форму Date/Time Properties (Характеристики шкалы времени).

Она обеспечивает возможность задания текущей даты, времени и часового пояса.

Щелчком по кнопке Apply (Применить)

подтвердите сделанные изменения.

Окончание работы с экранной формой производится щелчком по кнопке OK.

38 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Поверки и юстировки

Юстировка электронного уровня

Юстировка электронного уровня производится совместно с проверкой места нуля вертикального круга и коллимационной погрешности, подробное описание см. на странице 41.

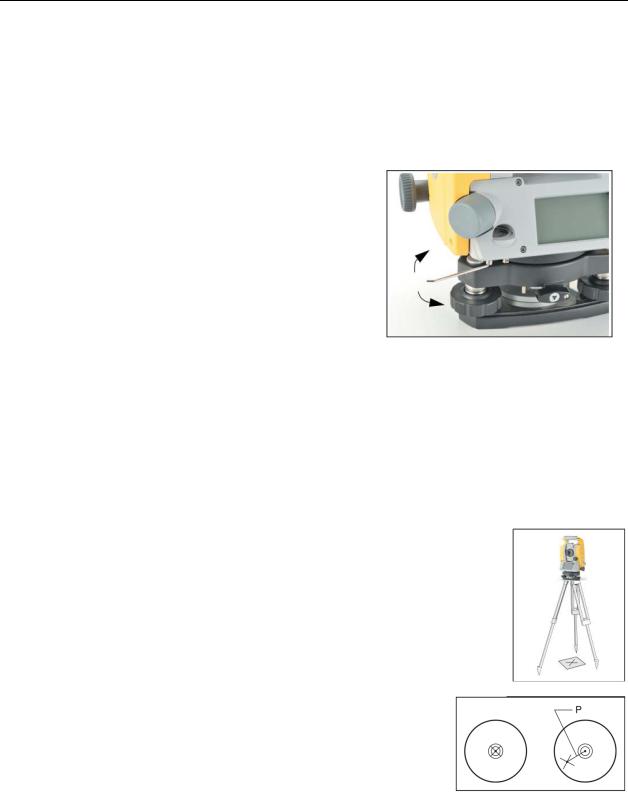

Поверка и юстировка круглого уровня

Поверку круглого уровня следует произвести после поверки и юстировки электронного уровня.

Если пузырёк находится вне центра уровня, выведите его в центр вращением (с помощью шпильки) трёх юстировочных винтов.

Поверка и юстировка лазерного центрира

Оптическая ось центрира должна совпадать с вертикальной осью вращения инструмента.

Для поверки и юстировки оптического или лазерного центрира проделайте следующие операции:

1.Установите инструмент на штатив. Горизонтирование производить не обязательно.

2.Под штатив положите лист бумаги с нанесённым на нём крестом.

Наблюдая в окуляр оптического центрира, с помощью подъёмных винтов трегера совместите центр креста с перекрестием сетки нитей.

При проверке лазерного центрира совместите с крестом пятно лазерного луча.

3.Поверните алидаду на 180°.

Если изображение креста не сместилось с перекрестия сетки нитей, юстировка не требуется. Для лазерного центрира юстировка не требуется, если пятно лазерного луча не ушло с креста.

40 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Поверки и юстировки

4.При смещении изображения креста (или пятна лазерного луча) отъюстируйте центрир:

Примечание: для юстировки лазерного центрира следует снять защитную крышку.

a.Поворотом юстировочных винтов входящим в комплект шестигранным ключом переместите положение креста в точку P (см. рисунок выше), которая делит пополам отрезок между старым и новым положением изображения креста.

b.Повторите действия, начиная с пункта 2.

Поверка места нуля вертикального круга и коллимационной ошибки

Поверка

1.Установите инструмент на штатив.

2.Отгоризонируйте инструмент (см. раздел “Горизонтирование” на странице 26).

3.Установите зрительную трубу в положение КЛ (положение 1, круг лево).

4.Наведитесь на цель, видимую на угле места не более 45°.

5.Возьмите отсчёт вертикального угла в поле VA1 в экранной форме основных измерений (Basic Measurement Screen, BMS).

6.Переведите зрительную трубу через зенит и наведитесь на ту же цель при КП.

7.Возьмите отсчёт вертикального угла в поле VA2.

8.Сложите два остчёта, VA1 + VA2.

-Юстировка не требуется, если выбрано направление счёта вертикальных углов – от зенита (Zenith), и сумма равна 360°.

-Юстировка не требуется, если выбрано направление счёта вертикальных углов – от горизонта (Horizon), и сумма равна 180° или 540°.

-Если сумма VA1+VA2 отличается от указанных значений, требуется юстировка.

Примечание: разность между суммой отсчётов вертикальных углов соответствующей постоянной (360° для отсчётов от зенита, и 180°/540° для отсчётов от горизонта) называется местом нуля вертикального круга.

Руководство по эксплуатации тахеометра серии Trimble M3 DR 41

Поверки и юстировки

Юстировка

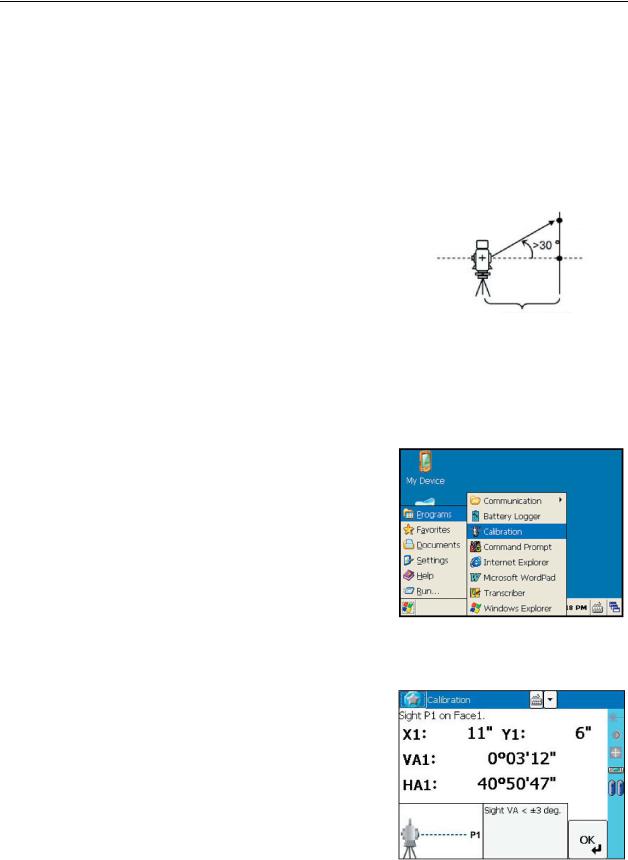

Программа калибровки состоит из двух этапов. Обычно требуется выполнение только первого из них, поскольку при производстве выполнена механическая юстировка горизонтальной оси.

Для компенсации коллимационной ошибки большого размера следует проделать второй из описанных ниже шагов, в котором требуется произвести три приёма измерений.

инструмент следует произвести три приёма измерений (КЛ/КП) на эти точки. Коллимационная ошибка, превышающая 30”, не

может быть компенсирована программным обеспечением даже после окончания второго этапа – в этом случае требуется проведение механической юстировки.

Для запуска программы калибровки щелкните по пиктограмме Windows, и в появившемся меню выберите пункт Programs/Calibration (Программы / Калибровка).

Первый этап

1.Возьмите отсчёт горизонтального угла при КЛ на первую точку (находится в плоскости горизонта). Щелкните по кнопке OK.

Значение вертикального угла направления на точку приводится от плоскости горизонта.

VA1 – ВУ КЛ (значение исправлено поправкой компенсатора)

HA1 – ГУ КЛ (значение исправлено поправкой компенсатора)

X1 – наклон по оси X, отсчёт компенсатора

Y1 – наклон по оси Y, отсчёт компенсатора

42 Руководство по эксплуатации тахеометра серии Trimble M3 DR
