Подготовка к работе 2

Тренировка / калибровка батареи

•Калибровку батареи следует производить, как минимум, каждые 6 месяцев. Процесс калибровки обеспечивает правильность показаний оставшегося заряда батареи.

•Для проведения калибровки батареи нажмите кнопку “Calibration” зарядного устройства, и, не отпуская её, вставьте батарею в батарейный отсек. Будет производиться калибровка только той батареи, которая была подключена при нажатой кнопке калибровки. Процесс калибровки заключается в полном заряде, после которого производится полный разряд, после которого – полный повторный заряд. Общая продолжительность калибровки – около 17 часов. Закрывать вентиляционные отверстия зарядного устройства при проведении калибровки нельзя.

•Голубой индикатор при проведении калибровки медленно мерцает (по циклу - включен в течение 1,5 секунд, выключен 2 секунды), а индикатор зарядки может светиться или не светиться.

•По окончании калибровки индикатор калибровки подсвечивается непрерывно до извлечения батареи.

•Температура нижней поверхности корпуса батареи, контролируемой датчиком, входящим в состав зарядного устройства, может достигать примерно 43°С, после чего срабатывает тепловая защита. При принудительной разрядке батареи напряжение падает и корпус нагревается в меньшей степени, чем при зарядке, поэтому тепловая защита не включается и разряд менее продолжителен, чем заряд.

•Если температура повышается даже после срабатывания тепловой защиты, задействуется второй контур защиты, который полностью прерывает процесс калибровки. Светодиод калибровки при этом мерцает с большой частотой и производится повторный заряд батареи.

Руководство по эксплуатации тахеометра серии Trimble M3 DR 23

2 Подготовка к работе

Подключение и отключение батареи

Отключение батареи

ПРЕДУПРЕЖДЕНИЕ: не прикасайтесь к контактам аккумуляторной батареи.

1.Если инструмент включён, кнопкой выключите его.

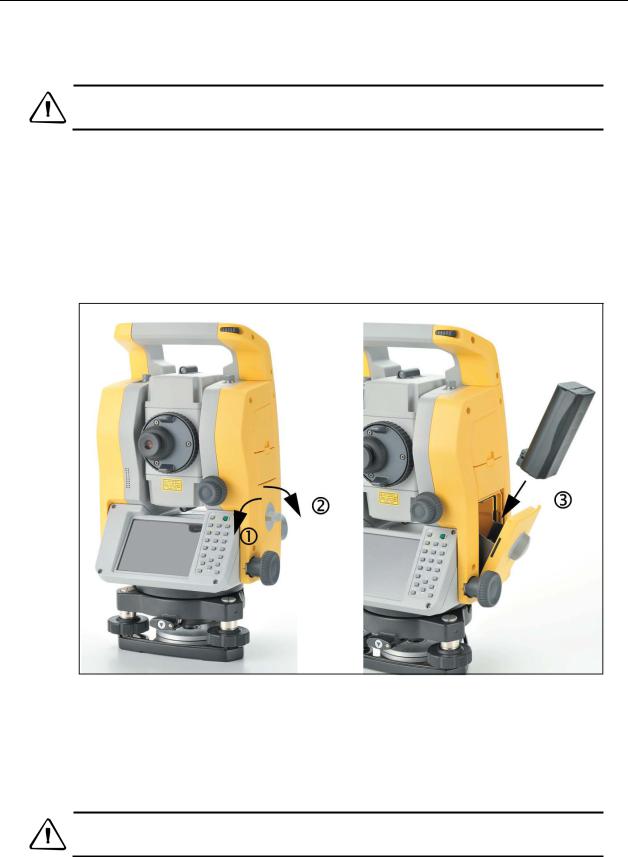

2.Поверните фиксатор батарейного отсека против часовой стрелки, откройте крышку отсека и выньте из него аккумуляторную батарею.

Подключение батареи

Перед подключением батареи удалите загрязнения с её контактов.

1.Поверните фиксатор батареи против часовой стрелки и откройте крышку батарейного отсека.

2.Вставьте батарею в отсек, при этом её контакты должны быть направлены вниз и вовнутрь инструмента.

3.Поверните фиксатор батареи по часовой стрелке до щелчка.

ПРЕДУПРЕЖДЕНИЕ: если крышка отсека закрыта неплотно, прибор не стоек к воздействию влаги.

24 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Подготовка к работе 2

Установка штатива

ПРЕДУПРЕЖДЕНИЕ: металлические наконечники ножек штатива очень острые. Переносите и устанавливайте штатив с особой осторожностью.

1.Раздвиньте ножки штатива так, чтобы обеспечить стабильность инструмента.

2.Разместите штатив непосредственно над маркой. Контроль положения осуществляйте через центральное отверстие головки штатива.

3.Хорошо вдавите ножки штатива в землю.

4.Приведите в горизонт верхнюю плоскость головки штатива.

5.Затяните барашковые винты на ножках штатива.

6.Установите инструмент на головку штатива.

7.Ввинтите становой винт штатива в центральное отверстие трегера.

8.Затяните становой винт.

Примечание – не переносите инструмент, установленный на штативе.

Центрирование

В процессе центрирования вертикальная ось инструмента устанавливается над центром марки. Для этого используется лазерный центрир или нитяной отвес.

Центрирование с помощью лазерного центрира

Примечание – НЕ СМОТРИТЕ в объектив центрира.

Примечание – при проведении точных работ перед каждым центрированием следует производить проверку и юстировку лазерного центрира. Подробнее см. раздел “Поверка и юстировка круглого уровня” на странице 40.

1.Установите инструмент на штатив (см. выше).

2.Включите лазерный центрир.

3.Используя подъёмные винты трегера, наведите пятно лазерного луча на центр марки.

4.Приведите пузырёк круглого уровня в центральное положение, укорачивая или удлиняя ножки штатива. Придерживайте головку штатива одной рукой, а второй изменяйте длину ножки.

5.Затяните барашковые винты на ножках штатива.

6.С помощью электронного уровня отгоризонтируйте инструмент (см. ниже).

Руководство по эксплуатации тахеометра серии Trimble M3 DR 25

2Подготовка к работе

7.Проверьте положение пятна лазерного луча центрира на марке.

8.Если пятно сместилось от марки, проделайте следующие операции:

-При незначительном смещении пятна ослабьте становой винт и отцентрируёте инструмент, перемещая его по головке штатива. После окончания центрирования затяните становой винт.

-При существенном смещении пятна повторите процедуру центрирования, начиная с пункта 2.

Центрирование с помощью нитяного отвеса

1.Установите инструмент на штатив (см. раздел “Установка штатива” на странице 25).

2.Закрепите нитяной отвес на крючке станового винта.

3.Отрегулируйте длину отвеса таким образом, чтобы груз качался свободно.

4.Ослабьте становой винт.

5.Удерживая трегер обеими руками, передвигайте инструмент по головке штатива до тех пор, пока острие груза не окажется непосредственно над центром марки.

Примечание – проверку положения острия груза следует проводить по двум взаимно перпендикулярным направлениям.

Горизонтирование

В процессе горизонтирования вертикальная ось инструмента устанавливается по направлению местной вертикальной линии. Горизонтирование производится с помощью электронного уровня, отображаемого на дисплее, размещённом на стороне 1 (см. рисунок 1.1 на странице 14).

Для горизонтирования инструмента:

1.Выведите пузырёк круглого уровня в нуль-пункт, после чего включите прибор.

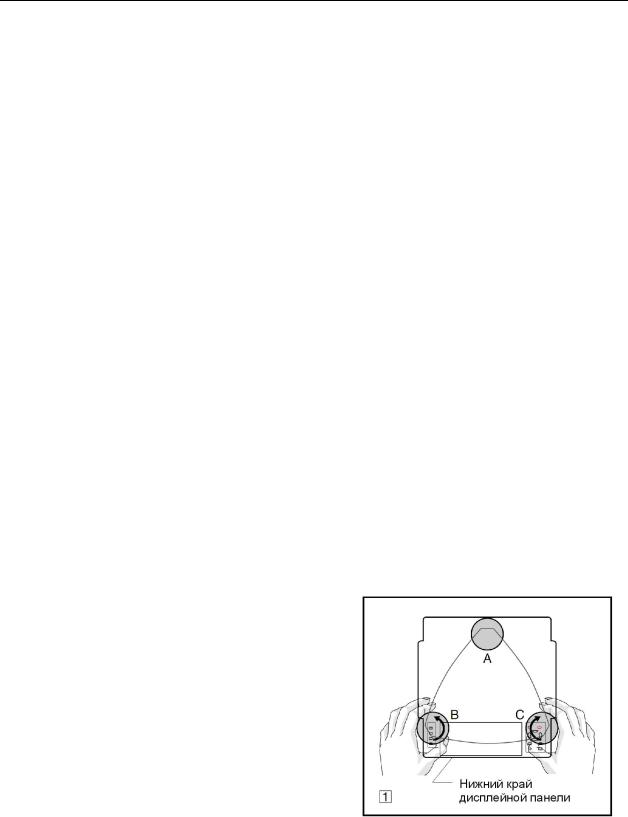

2.Поверните алидаду таким образом, чтобы нижний край дисплейной панели встал по направлению двух подъёмных винтов трегера (B и C на рисунке).

3.Вращая винты B и C, выведите пузырёк электронного уровня в нуль-пункт.

4.Поверните алидаду на 90°.

26 Руководство по эксплуатации тахеометра серии Trimble M3 DR

Подготовка к работе 2

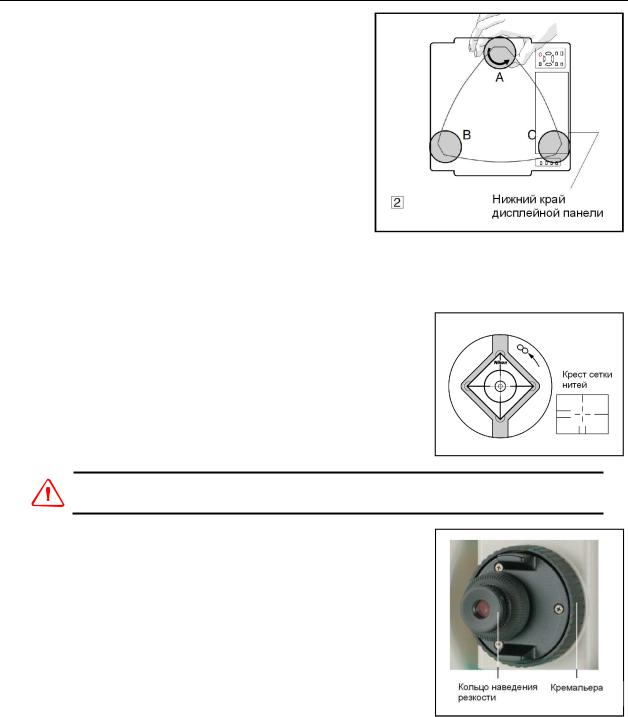

5.Подъёмным винтом A выведите пузырёк электронного уровня в нуль-пункт.

6.Повторяя шаги с 1 по 5 добейтесь положения пузырька электронного уровня в нуль-пункте в обеих положениях алидады.

7.Поверните алидаду на 180°.

8.Если пузырёк электронного уровня остаётся в нуль-пункте, инструмент отгоризонтирован. Если пузырёк смещен

от нуль-пункта, следует отъюстировать электронный уровень, подробнее см. раздел “Юстировка электронного уровня” на странице 40.

Наведение на цель

Наведение на цель производится поэтапно: нацеливание зрительной трубы, фокусирование изображения цели, наведение перекрестия сетки нитей на цель. Для наведения на цель:

1.Сфокусируйтесь на сетке нитей.

a.Направьте зрительную трубу на светлый объект (например, на небо или лист бумаги).

ОПАСНО: никогда не направляйте инструмент прямо на Солнце, поскольку это опасно для вашего зрения.

b.Вращайте кольцо для наведения резкости до положения, когда крест сетки нитей станет четко видным.

2.Устранение параллакса:

a.Наведите зрительную трубу на цель.

b.Вращением кремальеры добейтесь чёткого изображения цели на фоне креста сетки нитей.

c.Переместите глаз вверх-вниз и вправовлево, обратив при этом внимание на взаимное положение изображений цели и сетки

нитей. Если изображения друг относительно друга не перемещаются, параллакс отсутствует.

d.Если изображения сдвигаются, поворотом кремальеры сфокусируйтесь точнее и повторите предыдущий пункт.

Руководство по эксплуатации тахеометра серии Trimble M3 DR 27
