Материал: 40 лучших ламповых УМЗЧ за 40 лет (1999)

не хуже 50 дБ. Коэффициент нелинейных искажений при номинал ьной выходной мощности не более 4%. Потребляемая мощность 130 Вт.

Для стереофонического воспроизведения используются два аналогичных высококачественных усилителя, которые с помощью переклю чателя Вк1 могут быть объединены при воспроизведении записей с монофонически х пластинокрис( .32).

Намоточные данные трансформаторов приведены в таблице.

Дальнейшим совершенствованием схемотехники УМЗЧ можно считать

высококачественный ламповый усилитель Е. Сергиевского (Р-2/90). Он считает, что развитие цифровых способов воспроизведения звука вновь обострило проблему создания высококачественного усилителя мощности. В поис ках путей ее решения многие конструкторы обратили свое внимание на ламповые усилители. Причину такого их поведения можно понять, если вспомнить, что эти усилите ли при относительно более умеренных, чем у их транзисторных собратьев технических х арактеристиках имеют более широкий динамический диапазон и обеспечивают, с точ ки зрения ценителей высокой верности звуковоспроизведения, более чистое, ест ественное и прозрачное звучание.

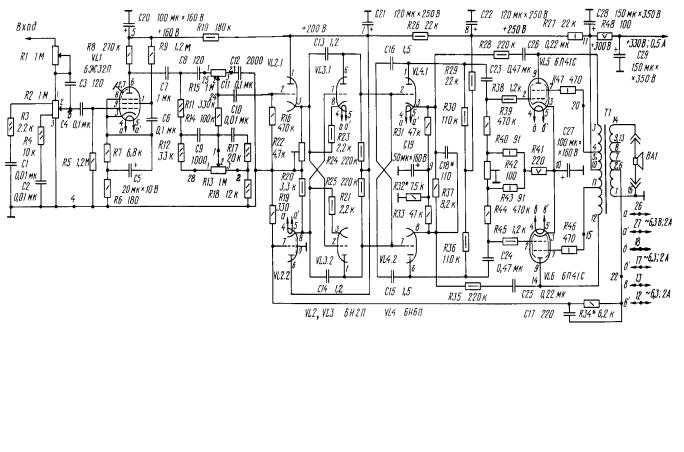

Схема одного канала полного стереофонического ламповог о усилителя с регулятором тембра показана на рис.33. Он может работать от любого (в том числе и от высокоомного) источника звуковых сигналов, обеспечива ющего выходное напряжение не менее 0,25 В. Отличительная особенность усилит еля - использование высокосимметричных каскадов предварительного усиления и применение перекрестных ООС, стабилизирующих режимы работы и параметры УМЗЧ.

Основные технические характеристики: Номинальное входн ое напряжение 0,25В. Входное сопротивление, 1 МОм. Номинальная (максимальная) в ыходная мощность 18 (25)Вт. Номинальный диапазон воспроизводимых частот 20...20 000 Гц. Коэффициент гармоник при выходной мощности 1 Вт в номинальном диапазо не частот 0,05%. Относительный уровень шума (невзвешенное значение) не бо лее - 85дБ. Скорость нарастания выходного напряжения не менее 25 В/мкс. Диапазон регулировки тембра - 15...+15дБ.

Входной сигнал через регулятор стереобаланса R1 и тонкомп енсированный регулятор громкости на элементах Cl, C2, СЗ, R2-R4 поступает на вхо д первого каскада

47

48

Ðèñ.33

Ðèñ.34

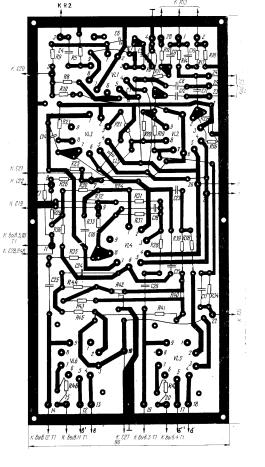

УМЗЧ, собранного на малошумящем пентоде 6Ж32П (VL1). В этом каск аде можно использовать и нувистор 6С62Н с лучшими шумовыми характери стикамирис( .34). Важно только, чтобы коэффициент усиления этого каскада по напря жению был более 50, что даст возможность скомпенсировать ослабление сигнала на краях воспроизводимого диапазона частот, вносимое регулятором тембра.

Фазоинверсный и предоконечный каскады охвачены перекре стной ООС, которая компенсирует влияние емкости монтажа и улучшает фазовые соотношения инверсных сигналов на высших звуковых частотах. Цепи этой связи образованы конденсаторами С13-С16. Помимо перекрестной ООС, усилитель охватывают три ос новные цепи обратной связи. Напряжение первой из них снимается со вторичной об мотки выходного трансформатора Т1 и через цепь R34, С 17 подается на вход (управляющую сетку лампы VL2.2) фазоинвертора, напряжение второй снимается с анодных н агрузок ламп оконечного каскада VL5, VL6 и через цепи R28C26 и R35C25 подается на катод ы триодов предоконечного каскада VL4.1 и VL4.2. И наконец, третья це пь ООС охватывает

49

от указанных на принципиальной схеме не должно превышать 5 %).

Далее, установив регуляторы тембра в среднее положение, а регулятор уровня сигнала - в положение максимальной громкости, подать на вх од усилителя синусоидальный сигнал частотой 1 кГц и уровнем 0,1 В. Затем, поочередно подключая осциллограф к управляющим сеткам ламп VL5 и VL6, нужно проконтр олировать форму положительной и отрицательной полуволн сигнала при плав ном увеличении напряжения на входе усилителя (до насыщения). Закончив эту операцию, п одстроечным резистором R22 нужно добиться полной симметрии и равенства амплитуд ко нтролируемых сигналов на сетках выходных ламп с точностью 0,05 В.

После этого, подключив ко вторичной обмотке трансформато ра Т1 эквивалент нагрузки в виде постоянного резистора сопротивлением 16 О м и мощностью 20 Вт и установив на входе усилителя напряжение 0,25 В, следует пров ерить переменные напряжения на электродах всех ламп на соответствие указа нным на принципиальной схеме.

Далее, контролируя напряжение на эквиваленте нагрузочно го сопротивления, по максимальному его значению опытным путем найти место выв ода вторичной обмотки трансформатора, к которому следует подключить цепь ООС R34-C17. Затем, измерив номинальное (при входном сигнале 0,25 В) и максимальное (при е два заметном насыщении) напряжения на эквиваленте нагрузочного сопро тивления, по известной формуле определить номинальную и максимальную мощности усилителя.

На принципиальной схеме показан вариант подключения наг рузки сопротивлением 16 Ом. Для работы усилителя с АС сопротивлением 8 Ом при регул ировке усилителя следует подключить к нему соответствующий эквивалент на грузки и по изложенной выше методике подобрать новое место отвода вторичной обм отки выходного трансформатора.

Снова конструкция уже известного по этой книге автора. Эт о мощный двухканальный УМЗЧ А. Баева (МРБ-1974). К многоканальным эту конструкцию отнести нельзя, потому что оба канала идентичны и могут использов аться одновременно в режиме "двойное моно" (аналог "стерео" для сигналов с большо й стереобазой или "квазистерео" для больших помещений или площадок) или "квад ро" при наличии двух комплектов усилителя.

Усилитель имеет следующие данные: максимальная мощность на канал 65 Вт, сопротивление нагрузки канала 14 Ом, полоса частот 20...40000 Гц пр и коэффициенте нелинейных искажений 0,6...0,8 %, чувствительность с микрофонно го входа.5...0,6 мВ, со входа 3 - 20 мВ, с входа 4 0,8 В. Регулировка тембра раздельная на частотах 40 Гц и 15 кГц в пределах 15 дБ.

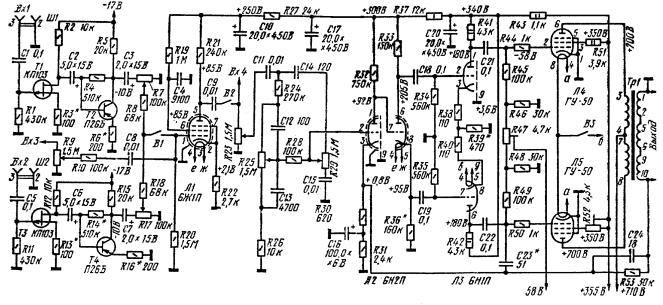

Принципиальная схема одного канала изображена на рис.36. Микрофонные усилители собраны на транзисторах Т1 - Т4. Для получения хор ошего отношения сигнал/шум и высокого входного сопротивления их первые ка скады собраны на полевых транзисторах. Каскады охвачены отрицательной об ратной связью по току (через резисторы R3 и R13), благодаря чему они обладают высоким входным сопротивлением во всем диапазоне рабочих частот. Для сниж ения выходного сопротивления первых каскадов ток истока выбран достато чно большим - около 0,8 мА. Несмотря на это, уровень шума на их выходах очень мал, так к ак шумы полевых транзисторов не зависят от тока в канале.

Со стоков транзисторов Т1 и Т3 сигналы поступают через разд елительные конденсаторы С2 и С6 на вторые каскады усилителей, собранны е на транзисторах Т2 и Т4. Резисторы R4, R6, R14 и R16 являются элементами обратной связи, а р езисторы R4 и R14, кроме того, служат для подбора и стабилизации режима ра боты транзисторов.

50

Ðèñ.36
