Основные части весов

Весь корпус весов покрыт кожухом. Круглый двусторонний циферблат со стрелками имеет 600 делений с ценой деления 5 г. Под грузоприёмной площадкой находится масляный успокоитель, который служит для регулирования колебания стрелки. Тарокомпенсирующее устройство с рукояткой (расположено со стороны продавца) служит для тарирования стрелки и компенсации веса тары. Изолир размещён в нижней части станины; служит для закрытия товарной (грузовой) площадки. Уровень расположен в центре станины, он необходим для проверки горизонтального положения весов. У некоторых видов весов грузоприёмная площадка представляет собой съёмную чашку для овощей и фруктов.

При подготовке к работе открывают изолир весов, а стрелку циферблата ставят на нулевую отметку шкалы поворотом рукоятки тарокомпенсатора, предварительно установив весы по уровню в горизонтальное положение. Кратковременным нажатием руки на платформу выводят весы из равновесия. После двух-трёх колебаний стрелка должна остановиться на нулевой отметке. При необходимости компенсируют тару массой не более 400 г. Для этого тару устанавливают на платформу весов и после того, как колебания стрелки прекратятся, поворачивают рукоятку тарокомпенсатора, устанавливают стрелку в нулевое значение.

Все детали и узлы весов РН-ЗЦ13 смонтированы на опорной плите (14) на четырёх винтовых ножках (рис.36).

Рычажная система состоит из главного рычага (13), опирающегося на призму. На противоположный конец главного рычага опирается грузоприёмный рычаг (7), верхний конец которого связан со стрункой (2). Товарная площадка

(9) опирается на грузоприёмный рычаг (7) и соединена с масляным успокоителем (12). Под товарной площадкой расположена тарировочная камера (10). Для установки весов в горизонтальном положении конструкцией весов предусмотрен жидкостный уровень, а для запирания рычажной системы при транспортировке и хранении – изолир (11). Тарокомпенсатор (16) – это спиральная пружина, соединённая с грузоприёмным рычагом (7). Тарокомпенсатор служит для исключения массы тары (до 400 г) из показаний массы взвешиваемого товара. Все узлы весов закрыты кожухом.

Работа весов. Равновесие грузоприёмного рычага ненагруженных весов обеспечивают сила тяжести товарной площадки и сила упругости пружины тарокомпенсатора (16). Под действием силы тяжести груза, уложенного на

56

товарную площадку (9), равновесие рычажной системы нарушается. Главный рычаг (13) поворачивается по часовой стрелке, а грузоприёмный рычаг (7) опускается. При этом через тягу усилие груза передаётся на квадрант (5), который также поворачивается по часовой стрелке и, повернувшись на определённый угол, приходит в равновесие. Вся рычажная система также приходит в равновесие. При повороте квадранта (5) он через шарнирный параллелограмм и зубчатую пару воздействует на стрелку А, которая показывает массу груза на шкале циферблата. Если груз взвешивается в таре, вначале на товарную площадку укладывают тару (массой до 400 г) и ручкой тарокомпенсатора, изменяя натяжение пружины, выводят стрелку в нулевое положение. В дальнейшем при взвешивании груза масса тары не будет влиять на показания весов.

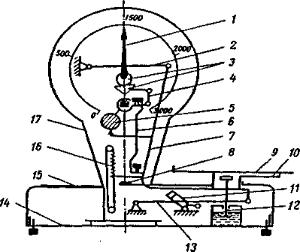

1 – стрелки; 2 – струнка;

3 – зубчатая пара; 4 – шарнирный параллелограмм; 5 – квадратный измеритель силы; 6 – стяжка; 7 – грузоприёмный рычаг; 8 – уровень; 9 – грузоприёмная

площадка; 10 – тарировочная камера; 11 – изолир; 12 – шток успокоителя; 13 – главный рычаг; 14 – плита; 15 – кожух; 16 – тарокомпенсатор; 17 – корпус.

Рис. 36. Схема настольных циферблатных весов РН-3Ц13У

5.8. Весы электронные торговые модель ВЭ-15Т

ВЭ-15Т – электронные торговые весы среднего класса точности (рис. 37). Высокие технические и эксплуатационные характеристики обеспечивает встроенный микропроцессор со специально разработанными программами

57

индикаторы

платформа

корпус

взвешивающего устройства регулировочные сетевой шнур

ножки

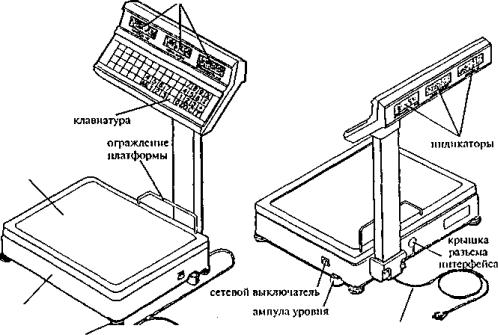

Рис. 37. Внешний вид весов ВЭ-15Т

5.8.1. Функции весов

1.Взвешивать товар массой до 15 кг.

2.Определять стоимость товара до 9 999 руб. 99 коп. (6 знаков).

3.Запоминать цену для семи видов товаров.

4.Компенсировать массу тары до 6 кг.

5.Определять стоимость штучных товаров.

6.Определять суммарную стоимость товаров.

7.Вычислять сдачу.

8.Работать совместно с кассовой машиной – «ОКА 500.0».

5.8.2. Устройство и работа весов (рис. 37)

Весы состоят из следующих основных частей:

1.Взвешивающее устройство.

2.Устройство индикации.

Взвешивающее устройство состоит из платформы с ограждением, корпуса, сетевого выключателя, выходного разъёма интерфейса, ножки для регулирования уровня весов, ампулы уровня, розетки для подключения устройства индикации.

58

В устройство индикации входят: клавиатура, конструктивно одинаково выполненные табло покупателя и продавца, включающие в себя индикаторы «МАССА», «ЦЕНА», «СТОИМОСТЬ».

Клавиатура разделена на основную (находится под индикатором «СТОИМОСТЬ») и дополнительную (под индикатором «ЦЕНА»).

Принцип работы весов основан на преобразовании деформации чувствительного элемента, возникающей под действием веса взвешиваемого груза, в аналоговый электрический сигнал, преобразование его в цифровую форму и последующую цифровую обработку на однокристальной ЭВМ с выдачей результата на цифровые индикаторы «МАССА», «ЦЕНА», «СТОИМОСТЬ» и на выходной разъём интерфейса.

5.8.3.Технические данные

Пределы взвешивания: наибольший предел – 15 кг; наименьший предел – 40 г.

Наибольший предел компенсации массы тары – 6 кг. Количество отображаемых десятичных знаков: индикатора «МАССА» – 5 знаков; индикатора «СТОИМОСТЬ» – 6 знаков; индикатора «ЦЕНА» – 6 знаков.

5.8.4.Клавиатура и индикаторы (рис. 38)

1.Индикатор «МАССА» показывает массу или количество штучного товара или

сдачу.

2.Индикатор «ЦЕНА» показывает цену или сумму, полученную от покупателя.

3.Индикатор «СТОИМОСТЬ» показатель стоимости товара.

4.Индикатор «ПАМЯТЬ СТОИМОСТИ» расположен у первого разряда индикатора «СТОИМОСТЬ» в виде точки. Начинает мигать при нажатии клавиши «ПЛЮС», что означает введение информации с индикатора «СТОИМОСТЬ» в регистр памяти.

5.Клавиша «М». Режим память используется для входа в режим запоминания цены одной из семи ячеек памяти.

6.Клавиши «ПАМЯТЬ» от 1 до 7 используются для ввода в ячейку памяти и вывода на индикатор цены товара.

59

7.Клавиши «ВВОД» используются для ввода: цены, количества штучного товара; суммы, полученной от покупателя. Клавиша «ДВОЙНОЙ НУЛЬ» используется для ввода двух нулей одновременно, что ускоряет набор числовых значений.

8.Клавиша «СБРОС» используется для сброса показаний на индикаторах «ЦЕНА» и «СТОИМОСТЬ».

9.Клавиша «ШТУКИ» используется для входа в режим вычисления стоимости штучного товара.

10.Клавиша «СУММА» используется для подведения итога и одновременно для входа в режим вычисления сдачи.

11.Клавиша «ПЛЮС» используется для сложения стоимости покупок и одновременно ввода этой стоимости в регистр памяти.

12.Клавиша «ТАРА» используется для компенсации массы тары и сброса показаний на индикаторе «МАССА».

5.8.5. Работа с весами

Программирование (запоминание) цен Весы позволяют вводить цену за товар, пользуясь не только клавишами

«ВВОД», но и клавишами «ПАМЯТЬ» (буква «М»). Такой режим удобен для запоминания наиболее часто используемых цен. Для этого один раз перед началом работы или при изменении цен на товары необходимо ввести в ячейки памяти (с 1 по 7) нужные цены.

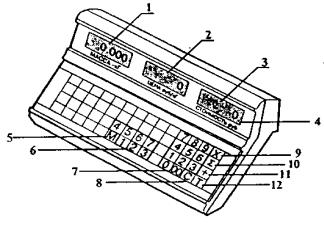

1 – индикатор «Масса»;

2 – индикатор «Цена»;

3 – индикатор «Стоимость»;

4 – индикатор «Память стоимости»; 5 – клавиша «М»; 6 – клавиша «Памяти»; 7 – клавиша «Ввод»; 8 – клавиша

«Сброс»; 9 – клавиша «Штуки»; 10 – клавиша «Сумма»; 11 – клавиша «Плюс»; 12 – клавиша «Тара».

Рис. 38. Клавиатура и индикаторы

Пример: Пользуясь клавишами «ВВОД», набрать цену 56.50, затем нажимаем клавишу «М», затем цифру 1 на дополнительной клавиатуре. В
