ров, загруженных в проект, но не используемых в нем. Структура списка копирует структуру категории Семейства в Диспетчере проектов.

2.Пометить флажками типоразмеры выгружаемых семейств.

3.Нажать ОК. В системных семействах останется по одному типоразмеру, даже если они не используются.

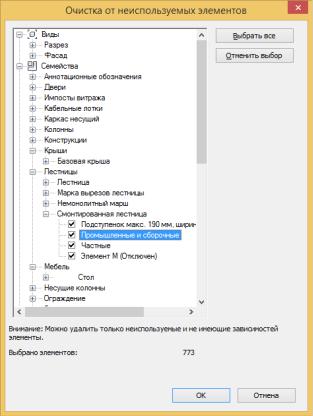

Рисунок 19 – Перечень семейств и их типоразмеров, неиспользуемых в проекте

Сохранение загружаемых семейств, подключенных к проекту. Возможно, некото-

рые семейства после их установки в проекте были изменены, но не сохранены в библиотеке. Не открывая эти семейства в Редакторе семейств, их можно сохранить индивидуально или групповым способом непосредственно из среды проекта, использую следующую процедуру.

1.Выполнить одно из следующих действий:

•Выбрать в меню приложений команду Сохранить как > Библиотека > Семейст-

во.

•В Диспетчере проектов выбрать команду Сохранить из контекстного меню на имени семейства, если нужно сохранить отдельное семейство, либо на имени категории Семейства, если необходимо сохранить все семейства, подключенные к проекту.

2.В открывшемся окне Сохранение семейства выполнить следующие действия:

а) Если сохраняется отдельное семейство по команде Сохранить как > Библиотека > Семейство или по команде Сохранить из контекстного меню на категории Семейства, выбрать это семейство в списке, в который включены все семейства, загруженные в проект. При этом, если целевое имя отлично от выбранного в списке имени, далее найти папку для размещения и ввести в поле Имя файла имя сохраняемого семейства.

21

б) Если сохраняется отдельное семейство по команде из контекстного меню на имени семейства, найти папку для размещения и ввести в поле Имя файла имя сохраняемого семейства.

в) Если происходит сохранение всех семейств, загруженных в проект, выбрать в списке Семейства значение <все семейства>.

г) Нажать кнопку Сохранить.

Лабораторная работа № 2.

Работа с семействами информационной модели здания

Цель работы: используя инструментарий программного комплекса Revit для работы с семействами, создать новые типоразмеры для архитектурных элементов и внести изменения в архитектурную модель 2-х этажного здания.

Порядок выполнения работы

1.Запустите проект, выполненный в предыдущей лабораторной работе, или другой проект (по указанию преподавателя).

2.Внесите изменения в структуру типоразмеров семейств проекта, используя следующие указания.

1)Создание многослойной стены. В диспетчере проектов выберите Семейства > Стены и двойным щелчком мыши по типоразмеру Наружный – Стена из бруса толщиной 160 мм – 160ммx160мм запустите окно Свойства типа. Данный типоразмер будет основой для создания нового. Затем скопируйте тип данных и переименуйте новый типоразмер как

Стена из бруса 150 + утеплитель 100 + зазор 50 + сайдинг. Далее в Параметрах типа >

Структура нажмите кнопку Изменить. В окне Редактирование сборки меняем материал структуры на Брус – 150 мм. Если в Обозревателе материалов нет такого, создаем его путем копирования и переименовывания. Затем измените ширину структуры на 150 мм. После этого нажмите кнопку Вставить и в поле Функция измените созданную структуру на Тер-

мическую/воздушную прослойку, а в поле Материал добавьте для него из Обозревателя материалов Минеральную вату, которую можно найти в библиотеке Материалы Autodesk

>Изоляция. Измените ширину изолирующего покрытия на 100 мм. К наружной стороне составной стены добавьте Термическую/воздушную прослойку шириной 50 мм, в качестве материала используйте материал Воздух или Изоляция/тепловые барьеры – Изоляция в дере-

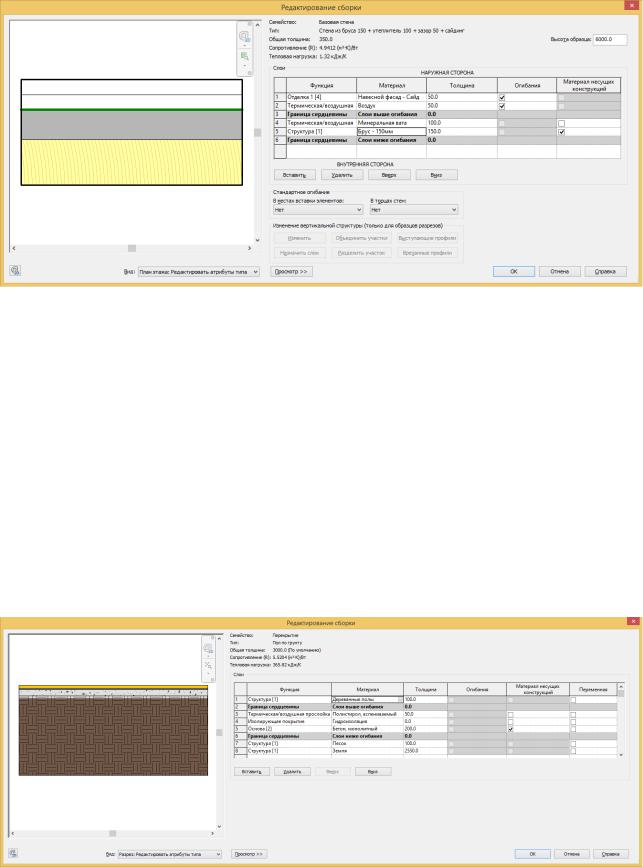

вянном каркасе. И потом добавьте с наружной стороны отделку шириной 50 мм из материала Навесной фасад – Сайдинг – Белый. Если этот материал отсутствует в библиотеках материалов, то откройте шаблон АР и скопируйте его оттуда через буфер обмена. В результате получится структура как показано на рисунке 20.

2)Создание типоразмера фундамента. В диспетчере проектов выберите Семейства

>Стены и двойным щелчком мыши по типоразмеру Фундамент – Бетон 300мм запустите окно Свойства типа. Скопируйте тип данных и переименуйте новый типоразмер как Фун-

дамент – Бетон В-30 400мм.

Далее в Параметрах типа > Структура нажмите кнопку Изменить. В окне Редак-

тирование сборки меняем материал структуры на Бетон, литой на месте – C30 (из библиотеки материалов АЕС) и устанавливаем ширину структуры 400 мм.

22

мейства Окна, используя буфер обмена. Проверьте появились ли указанные типоразмеры в диспетчере вашего проекта в соответствующих семействах.

5) Задания для самостоятельной работы.

5.1) Измените типоразмер наружных стен на созданный в п. 1 типоразмер Стена из бруса 150 + утеплитель 100 + зазор 50 + сайдинг.

5.2) Измените типоразмер фундамента на созданный в п. 2 типоразмер Фундамент – Бетон В-30 400мм.

5.3) Измените типоразмер перекрытия (пола) на первом этаже на созданный в п. 3

типоразмер Пол по грунту.

5.4) Замените окна в вашем проекте на скопированные типоразмеры окон из шабло-

на АР.

* Измените структуру типоразмера Дерево 200 + пол 100 из семейства Перекрытия, добавив внизу структуры слой деревянной обрешетки (толщина 25) и пароизоляционную пленку. Замените перекрытие между 1-м и 2-м этажами и чердачное перекрытие на новый типоразмер.

3.Оформите отчет о лабораторной работе.

4.Отправьте на проверку файл отчета и файл проекта. Если размер файла проекта превысит допустимые для загрузки размеры, то отправьте ссылку на файл проекта, предварительно поместив его в облачное хранилище.

Рекомендации по составлению отчета о лабораторной работе

Отчет о лабораторной работе должен содержать следующие разделы и пункты:

•Титульный лист (с указанием названия кафедры, названия дисциплины, названия лабораторной работы, ФИО и номера группы студента, ФИО преподавателя)

•Цель лабораторной работы.

•Краткое теоретическое обоснование.

•Ход работы:

Привести фасады здания в осях 1-4, А-Б, Б-А, 4-1. На фасадах должны быть видны внесенные изменения в элементах модели. Для этого необходимо использовать различные визуальные стили, уровни детализации и линии аннотаций.

Привести 3D-вид здания.

Привести планы 1-го и 2-го этажей.

Привести разрезы здания, на которых видны новые типоразмеры семейств.

Привести 3D разрезы 1-го и 2-го этажей. На 3D-видах также должны быть видны внесенные изменения в элементах модели.

•Обсуждение результатов и выводы.

Вопросы для самоконтроля:

1.Какова сущность элементов модели?

2.В чем отличие системных семейств от загружаемых? Загружаемых от контекст-

ных?

3.Охарактеризуйте свойства экземпляра семейства.

4.Охарактеризуйте свойства типоразмера семейства.

5.Как создать новое семейство?

6.Как создать новый типоразмер семейства?

7.Как создать новый элемент модели?

8.Какие операции можно выполнять с типоразмерами семейства?

9.Можно ли копировать семейства из одного проекта в другой?

10.Как очистить проект от неиспользуемых семейств?

24

Спецификации

Спецификация – это таблица, в которой содержатся данные, извлеченные из свойств элементов проекта. Таблица спецификации может содержать список всех экземпляров выбранного типа элементов, либо несколько экземпляров могут быть помещены в одну строку на основе заданных критериев группирования.

Создавать спецификации можно в любой момент, по мере необходимости. Если в проект вносятся изменения, затрагивающие данные в спецификации, спецификация автоматически обновляется. Спецификации можно добавлять на чертежные листы. Существует возможность экспорта спецификации в другие приложения, способные работать с электронными таблицами. На рисунке 22 приведен пример спецификации, которую можно сформировать в программном комплексе Revit на основе имеющейся информации о модели.

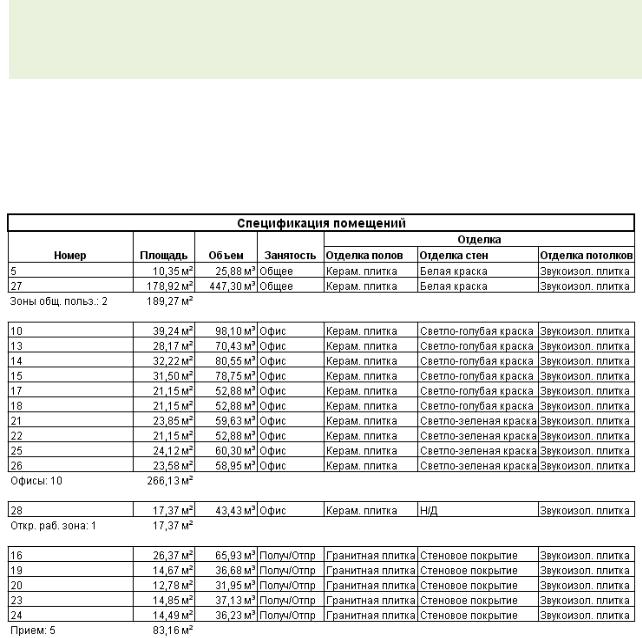

Рисунок 22 – Пример спецификации в Revit

Обновление спецификаций. Все спецификации автоматически обновляются при внесении изменений в проект. Например, при перемещении стены значение площади в спецификации комнат обновляется соответствующим образом. При изменении свойств компонентов здания в проекте соответствующая спецификация обновляется автоматически. Например, можно выбрать в проекте дверь и изменить для нее свойство изготовителя. Это изменение отразится в спецификации дверей.

Типы спецификаций. В Revit можно создавать следующие типы спецификаций:

•Ведомости/Спецификации;

•Ключевые спецификации;

•Ведомости материалов;

•Спецификации с аннотациями (или ведомости примечаний);

•Ведомости изменений;

•Списки видов;
