дверей получите аналогично процедуре, описанной в пункте 2). Создайте лист, на который поместите спецификацию дверей и 2D-, 3D-виды дверей с аннотациями.

4)Спецификацию материалов стен с изображениями. В качестве полей специфика-

ции добавьте Материал: Имя, Материал: Изображение, Объем. Изображения материалов возьмите в отдельном каталоге (по указанию преподавателя) или в сети Интернет. Создайте лист, на который поместите спецификацию материалов стен и 3D-разрез стены.

5)Дополнительные задания.

5.1) Создайте спецификацию материалов стен из бруса и вычислите в ней количество бруса длиной 6 м с округлением в большую сторону.

5.2) Создайте копию спецификации из п. 5.1 и добавьте в нее вычисляемое поле Стоимость, в котором вычислите стоимость бруса, если известно, что цена за 1 м3 пиломатериала равна 8500 рублей. Настройте спецификацию так, чтобы вычислялись итоги по полю

Стоимость.

* Создайте спецификацию помещений. В спецификации выделите красным цветом, используя условное форматирование полей, помещения площадь которых меньше 5 м2. Создайте лист, на который поместите спецификацию помещений и планы 1-го и 2-го этажей.

3.Оформите отчет о лабораторной работе.

4.Отправьте на проверку файл отчета и файл проекта. Если размер файла проекта превысит допустимые для загрузки размеры, то отправьте ссылку на файл проекта, предварительно поместив его в облачное хранилище.

Рекомендации по составлению отчета о лабораторной работе

Отчет о лабораторной работе должен содержать следующие разделы и пункты:

•Титульный лист (с указанием названия кафедры, названия дисциплины, названия лабораторной работы, ФИО и номера группы студента, ФИО преподавателя)

•Цель лабораторной работы.

•Краткое теоретическое обоснование.

•Ход работы:

Спецификация стен.

Лист-спецификация окон.

Лист-спецификация дверей.

Лист-спецификация материалов стен.

Спецификации и листы по дополнительному заданию (при наличии).

•Обсуждение результатов и выводы.

Вопросы для самоконтроля:

1.В чем особенность спецификаций, создаваемых в программном комплексе Revit?

2.Какие типы спецификаций позволяет создавать программный комплекс Revit?

3.Можно ли настроить вид спецификаций таким образом, чтобы она соответствовала требованиям ГОСТ 2.106-96?

4.Как создать спецификацию с изображениями?

5.Как создать ведомость материалов?

6.Могут ли спецификации в Revit вычислять итоговые значения по столбцам?

7.Можно ли округлять значения выводимые в спецификацию?

8.Как добавить в спецификацию расчетный параметр?

9.Какие стандартные функции можно использовать в расчетных параметрах?

10.Следует ли учитывать в формулах расчетных параметров единицы измерения?

31

Моделирование несущих конструкций здания

Несущие элементы (несущие колонны, несущие стены, плиты, балки, раскосы и элементы фундамента) при соединении друг с другом образуют связанный каркас здания, и характеризуются набором специальных механических параметров, позволяющих проводить затем расчет конструкции здания на прочность и устойчивость.

Построение фундамента. Фундаменты для информационной модели здания можно задать с помощью трех инструментов на вкладке Конструкция > панель Фундамент:

– Отдельный;

– Стена;

– Плита.

При построении основания с использованием инструмента Отдельный, чтобы разместить несколько экземпляров основания на пересечении линий сетки на виде в плане, не-

обходимо выбрать вкладку Изменить | Размещение изолированного фундамента > панель

Несколько > (На линиях сетки). Выбрать линии сетки и нажать кнопку (Готово). Чтобы разместить несколько экземпляров оснований под определенными колоннами, необходимо воспользоваться инструментом (По колоннам). Выбрать колонны и также нажать кнопку (Готово).

При построении ленточного фундамента выбрать Конструкция > панель Фундамент > инструмент Стена. Выбрать тип, например, Подпорное основание (Опорная пята) и затем выбрать стену (стены) для вставки ленточного фундамента. После этого фундаментная стена будет размещена под выбранными стенами (рис. 27).

На основе фундаментных плит можно моделировать наклонные несущие перекрытия, для которых не требуется опора на другие несущие элементы. Фундаментные плиты можно использовать и для моделирования сложных фундаментов, которые невозможно создать с помощью средств Фундамент стены или Отдельный фундамент.

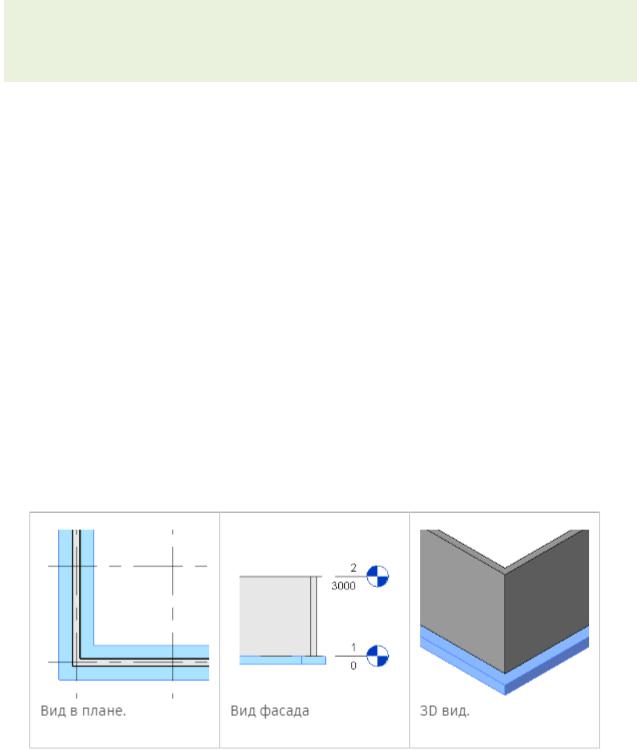

Рисунок 27 – Размещение фундаментной стены под стенами здания

Для создания фундаментного перекрытия можно выбрать готовые стены первого уровня модели или создать их эскиз. Затем выбрать на вкладке Конструкция > панель Фун-

дамент > (Фундамент несущей конструкции: перекрытие). Далее необходимо задать тип фундаментной плиты в списке выбора типа. Затем на вкладке Изменить | Создать мас-

сив пола > панель Рисование > выбрать Линия границы и щелкнуть элемент (Выбрать стены) для выбора стен в модели. При необходимости можно построить эскиз фундаментной плиты. Для формирования границы фундаментной плиты надо воспользоваться инстру-

32

ментом работы с эскизами на вкладке Изменить | Создать массив пола > панель Рисование. Эскиз должен образовывать замкнутый контур или формировать граничные условия. Если требуется измерять смещение от сердцевины стены, на панели параметров необходимо нажать Продолжить до сердцевины стены. Дополнительно на панели параметров можно задать смещение ребер плиты в поле Смещение. После этого нажать кнопку Готово .

Фундаментные плиты добавляются ниже уровня, на котором производится построение их эскизов. Например, при построении эскиза был выбран уровень План 1-го этажа. Фундаментная плита добавляется ниже этого уровня. В результате она будет невидимой на виде в плане 1-го этажа. Для предотвращения такой ситуации следует либо создать новый уровень ниже этого уровня, в результате чего фундаментная плита будет видимой на уровне План 1-го этажа и будет отображаться в полутонах как подложка, либо изменить границы секущего диапазона вида в палитре Свойств и тогда плита будет отображаться на этом виде.

Построение колонн. Несущие колонны можно устанавливать индивидуально либо автоматически по узлам координационной сетки или внутри архитектурных колонн. Для этого:

1.На панели Конструкция > Конструкция выбрать команду Колонна > Несущая колонна. Появится контекстная вкладка для установки несущих колонн.

2.Выбрать на палитре Свойства типоразмер колонны. При отсутствии нужного семейства загрузить его, нажав на контекстной панели Режим кнопку Загрузить семейство.

3.Выбрать в строке параметров значение Высота, если к текущему уровню привязывается нижнее основание, или Глубина, если к текущему уровню привязывается верхнее основание. Затем задать положение второго основания, выбрав справа уровень, либо значение Неприсоединенная. При выборе значения Неприсоединенная необходимо ввести числовое значение высоты/глубины.

4.Разместить колонны в области чертежа, указывая непосредственно положение отдельных колонн, либо используя групповое размещение несущих колонн на линиях сетки, либо устанавливая несущие колонны внутри архитектурных колонн (см. рис. 28).

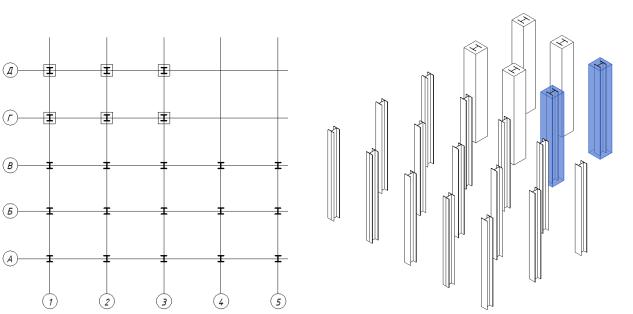

Рисунок 28 – Пример размещения колонн на линиях сетки и внутри архитектурных колонн: а) план этажа, б) 3D-вид

33

Построение балок. Прежде чем строить балки на виде в плане, необходимо сначала настроить секущий диапазон, т.е. задать нижнюю секущую плоскость ниже текущего уровня. В противном случае балка не будет видна на виде.

Элементы каждой балки определяются путем настройки свойств типоразмеров в конкретном семействе балок. Предусмотрена также возможность изменения разнообразных свойств экземпляра для задания функциональных особенностей балок.

Балки можно прикреплять к любым несущим элементам в проекте, используя один из следующих способов:

Начертить отдельные балки.

Создать цепь балок.

Выбрать линии сетки между элементами каркаса.

Создать систему балок.

Чтобы построить эскизы отдельных экземпляров балки необходимо выбрать на вкладке Конструкция > панель Конструкция > инструмент Балка. И затем на панели параметров можно выполнить следующие настройки:

Указать плоскость размещения, если требуется рабочая плоскость, отличная от текущего уровня.

Указать для балки параметр Использование в конструкции.

Выбрать 3D-привязку для привязки к другим несущим элементам в любом виде. Эскизы балок можно строить за пределами текущей рабочей плоскости. Например, если включена функция 3D-привязки, балки крыш привязываются к вершинам колонн, вне зависимости от отметки.

Выбрать параметр Цепь, чтобы разместить балки в виде непрерывной последовательности. Второй щелчок при размещении балки будет указывать начало следующей балки. Чтобы завершить размещение балок цепью, необходимо нажать клавишу Esc.

После этого можно нарисовать эскиз балки, щелчком мыши указав ее начальную и конечную точки в области рисования. При рисовании эскиза балки выполняется привязка курсора к другим несущим элементам, например к центру масс колонны или к осевой линии стены. Место привязки курсора отображается в строке состояния.

Для определения точной длины балки при создании эскизов необходимо щелкнуть начальную точку и переместить курсор в направлении, в котором должна располагаться балка, ввести с клавиатуры требуемую длину и нажать клавишу Enter для размещения балки.

Построить сразу несколько балок можно с помощью инструмента Сетка. Для этого находясь на виде в плане выбрать вкладку Изменить | Координаты Балка > панель Несколько

> По линиям сетки. Затем выбрать линию сетки, вдоль которой требуется поместить балку. Если требуется выбрать несколько линий сетки, то их необходимо выбирать при нажатой

клавише Ctrl либо использовать секущую рамку. После этого нажать Готово.

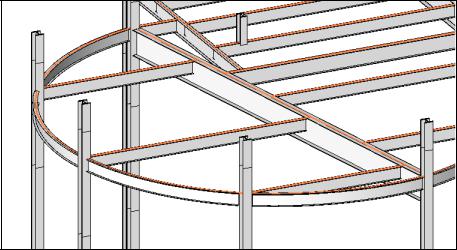

Чтобы построить эскиз криволинейных балок на виде в плане или на фасаде (рис. 29), необходимо выбрать на панели Рисование инструмент построения кривых:

Дуга по начальной точке, конечной точке и радиусу;

Дуга по центру и конечным точкам;

Дуга с касанием в конечной точке;

Сопряженная дуга;

Сплайн;

Фрагмент эллипса.
