Один из типов устройства прямого мембранного ввода приведен на рис. 8.

Рис. 8. Схема устройства прямого мембранного ввода анализируемой пробы в источник ионизации:

1 – подача раствора анализируемой пробы в воде к мембране; 2 – отвод анализируемого раствора от мембраны; 3 – обогреватель;

4 – мембрана; 5 – масс-спектрометр

Мембрана закрепляется на конце штока, который может либо размещаться вне источника ионов, либо находиться непосредственно в источнике ионов.

Раствор анализируемого вещества в воде подается по трубке к той стороне мембраны, которая не контактирует с источником ионов. При этом другая сторона мембраны находится в области высокого вакуума уже внутри ионного источника. Существующий перепад давлений на разных сторонах мембраны обеспечивает прохождение неполярных молекул через мембрану в ионный источник, тогда как полярные молекулы растворителя через мембрану не проникают.

При этом анализируемые соединения должны быть достаточно летучими, чтобы легко испаряться на вакуумируемой стороне мембраны.

Для изготовления мембран используются органические материалы, способные пропускать в источник ионов масс-спектрометра только те соединения, которые или достаточно хорошо растворяются в материале мембраны, или достаточно хорошо адсорбируются мембраной и характеризуются при этом высокими коэффициентами диффузии внутри мембраны.

Примером являются силиконовые эластомеры и полифосфазены, обладающие высокой проницаемостью для неполярных веществ и полностью непроницаемы для полярных соединений. Такая мембрана не пропускает воду, неорганические газы, газообразные соединения и соли.

Величина предела обнаружения широкого круга органических соединений с молекулярной массой менее 300 Да составляет несколько нанограммов в дм3.

21

1.5. ОСНОВНЫЕ СПОСОБЫ ИОНИЗАЦИИ МОЛЕКУЛ ИССЛЕДУЕМЫХ СОЕДИНЕНИЙ

1.5.1. Электронный удар, электронная ионизация, или ионизация электронами

Среди различных методов ионизации исследуемых соединений особое положение занимает электронный удар (электронная ионизация, или

ионизация электронами). Исторически это был первый метод, использованный на практике для ионизации органических соединений в 1918 г. Он же остается наиболее распространенным и на сегодня.

Основными достоинствами данного метода ионизации являются надежность и универсальность. Кроме того, в существующих в настоящее время компьютерных библиотеках масс-спектров (Wiley, NIST, AIPSIN) используются спектры, регистрируемые при применении в качестве метода ионизации именно электронного удара.

Название метода «электронный удар» несколько не соответствует действительности. Реального удара электронов по молекуле исследуемого соединения не происходит. Электрон, пролетая вблизи молекулы исследуемого соединения, возбуждает ее электронную оболочку, и электроны молекулы могут перемещаться на более высокие электронные орбитали, а могут и вообще покинуть молекулу.

Принципиальная схема устройства для ионизации электронами приведена на рис. 9.

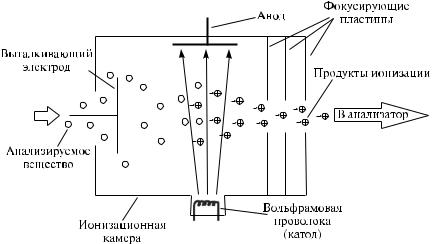

Рис. 9. Схема источника ионизации электронами

22

Пучок электронов генерируется в источнике ионизации масс-спек- трометра раскаленным катодом (филаментом), изготовленным из рения или вольфрама и конструктивно выполненным, как правило, в виде проволоки или пластины. Этот пучок электронов, разностью потенциалов величиной порядка 12–70, ускоряется по направлению к аноду, в область ионизации.

Перпендикулярно пучку электронов из системы напуска в эту же область ионизации подаются молекулы анализируемого образца, находящиеся в парообразном состоянии.

Молекулы исследуемых соединений, находясь в источнике ионизации в газообразном состоянии при давлении 10‾5–10‾6 мм рт. ст., возбуж­ даются электронами и ионизируются. Образующиеся положительные ионы вытягиваются электрическим полем из зоны ионизации и формируются в пучок с силой тока 10‾7–10‾14 А, который обычно ускоряется до энергии 1–10 кэВ и затем направляется в масс-анализатор.

В таких условиях исключается возможное взаимодействие образовавшихся ионов с молекулами исследуемых соединений и, следовательно, исключается расфокусировка пучка ионов, а также возможность протекания мешающих анализу ионно-молекулярных реакций.

Низкое давление в источнике ионизации дополнительно позволяет обеспечить более продолжительную эксплуатацию филамента, который при повышенном давлении обычно быстро выходит из строя.

Источник ионизации для предотвращения конденсации образца на его поверхностях, как правило, термостатируется в диапазоне температур 200–250 °С.

Существующие источники ионизации подразделяются на источники закрытого и открытого типов.

Висточниках закрытого типа (источники Нира) фокусировка электронных и ионных пучков осуществляется с помощью системы щелей. Область источника, где непосредственно происходит ионизация, может быть заключена в специальный корпус – камеру ионизации, в которую анализируемый образец в газообразном состоянии поступает по подводящим трубкам, а щели в корпусе служат для ввода электронного пучка

ивывода пучка образовавшихся ионов.

Висточнике открытого типа область ионизации не ограждена стенками и вместо фокусировки с помощью щелей используется электростатическая фокусировка электронных и ионных пучков, которая на практике является более стабильной и простой.

Висточнике ионизации под действием ионизирующих электронов молекулы исследуемых соединений могут претерпевать следующие возможные типы превращений:

23

А–В + е‾ → [ A–B ]• + e‾ (возбуждение) А–В + е‾ → [ A–B ]+ + 2e‾ (ионизация)

А–В + е‾ → [ A–B ]+n + (n+1) e‾ (многократная ионизация)

А–В + е‾ → [А]+ + [B]‾ + e‾ (образование ионной пары)

А–В + е‾ → [А]+ + B + e‾ (диссоциативная ионизация) А–В + е‾ → [ A–B ] ‾ (захват электрона)

Вероятность протекания того или иного из приведенных выше процессов напрямую зависит от величины энергии ионизирующих электронов, которая выражается в электронвольтах и равна произведению заряда электрона на величину разности потенциалов между катодом и анодом.

Сам процесс взаимодействия электрона с молекулой исследуемого соединения происходит, как правило, за время 10‾17 с. В результате этого взаимодействия молекула приобретает энергию, которая одновременно с ионизацией дополнительно вызывает ее вращательное, колебательное и электронное возбуждение.

Все существующие теории масс-спектрометрического распада молекул исследуемых соединений и подходы к интерпретации получаемых масс-спектров базируются в основном на первоначальном образовании, полученном в результате протекания процесса электронной ионизации, так называемом молекулярном катион-радикале.

Формально процесс ионизации можно представить следующим уравнением:

М+ е‾ → М+• + 2е‾.

Врезультате этого процесса и образуется молекулярный ион (М+•). Этот молекулярный ион носит также название – нечетноэлектронный ион, или катион-радикал.

Для того чтобы исследуемая молекула потеряла свой электрон, необходима такая величина энергии ионизирующих частиц, которая будет выше какого-то определенного критического значения. Эта энергия является характеристичной для каждого индивидуального соединения и называется энергией ионизации (ЭИ). Поскольку каждая из молекулярных или атомных орбиталей в исследуемой молекуле имеет свою собственную энергию, то каждая молекула имеет несколько значений энергий ионизации.

Вмасс-спектрометрии под энергией ионизации, как правило, подразумевается первый потенциал ионизации, т. е. энергия, соответствующая высшей занятой молекулярной орбитали.

Величина энергии ионизации для большинства органических сое-

динений чаще всего находится в диапазоне 6–12 В. Следовательно, если энергия электронов, излучаемых катодом, ниже требуемых величин, ионизация молекул анализируемого образца невозможна, и масс-спектр не будет получен.

24

Эффективность процесса ионизации молекул исследуемых соединений, наблюдаемая на практике, оказывается очень низкой. Как правило, фактически ионизируется примерно одна из десяти тысяч молекул исследуемого образца. Более 99,99 % молекул исследуемых соединений остаются неионизированными и откачиваются из внутреннего объема источника ионизации вакуумными насосами.

Этот факт позволяет еще раз подчеркнуть реализуемую на практике уникальную чувствительность масс-спектрометрии, свидетельствующую о том, что для получения масс-спектра исследуемого соединения достаточны всего лишь его наноили пикограммовые количества.

Степень вероятности протекания процесса ионизации изменяется при переходе от одного исследуемого вещества к другому. Эта характеристика для каждого исследуемого соединения имеет свой количественный показатель, называемый сечением ионизации.

Если энергия ионизации достаточно низкая и лишь незначительно превышает потенциал ионизации молекул исследуемого соединения, масс-спектр содержит, в основном, пики молекулярных ионов. Если же энергия ионизирующих электронов значительно превышает потенциал ионизации молекул исследуемого соединения, то эти молекулы получают при ионизации некоторую избыточную энергию (обычно это 2–3 В), которая может либо высвободиться путем испускания фотона, либо перейти в энергию колебательного движения. В результате этого может происходить разрыв межатомных связей в молекуле и будет иметь место образование осколочных ионов, т. е. протекает процесс фрагментации молекулы.

Минимальная энергия ионизирующих электронов, при которой в масс-спектре помимо молекулярного будет регистрироваться и осколочный ион, называется энергией появления данного иона. Чем выше энергия ионизирующих электронов, тем большее число направлений распада М+• реализуется, причем если избыточная энергия образовавшегося осколочного иона остается достаточно высокой, то могут идти и вторичные процессы его распада.

В результате фрагментации происходит распад молекулярного иона на две частицы, одна из которых – ион с меньшей массой (осколочный ион), вторая – радикал или нейтральный фрагмент:

М+•→[М – N]+• + N; М+•→ [М – Х]+ + Х•.

Незаряженные радикалы Х• и нейтральные частицы N детектором не регистрируются.

Схема образования фрагментных ионов при ионизации электронами молекулы анизола представлена на рис. 10.
