Лекция 9 |
Контрольные вопросы к теме 4
1.В чем состоят основные задачи силового анализа?
2.Методы силового анализа механизмов.
3.Сформулируйте принцип Даламбера.
4.Как определяются силы инерции звеньев механизма по величине и направлению в случаях плоского движения звена, вращательного и поступательного?
5.Что можно сказать о точке приложения и направлении реакции во вращательной и поступательной кинематической паре 5 класса?
6.Как представляют реакции во вращательной и поступательной кинематических парах при силовом анализе механизмов?
7.Что известно о реакции в кинематической паре IV класса?
8.Какие условия статической определимости кинематической цепи?
9.Перечислите порядок силового анализа для групп Ассура, внутренняя кинематическая пара которых вращательная.
10.Перечислите порядок силового анализа для групп Ассура, внутренняя кинематическая пара которых поступательная.
11.Что называется планом сил?
12.Какие особенности силового анализа начального звена?
13.Какая сила называется уравновешивающей?
14.Что такое рычаг Жуковского?
15.Как перенести момент от сил инерции на рычаг Жуковского?
Раздел 5. Зубчатые механизмы. |
161 |
|
|
|
|
ЛЕКЦИЯ 10
СОДЕРЖАНИЕ
5.Зубчатые механизмы.
5.1.Трехзвенные зубчатые механизмы.
5.2.Классификация трехзвенных зубчатых механизмов.
5.3.Геометрические элементы зубчатого колеса.
5.4.Эвольвента круга и ее свойства.
5.5.Элементы эвольвентного зацепления.
5.6.Качественные показатели зубчатого зацепления.
5.1.Трехзвенные зубчатые механизмы
Втехнике часто приходится передавать вращение от одного вала к другому. Этот процесс можно осуществить при помощи ременной, цепной или зубчатой передачи. Синтез ременных и цепных передач изучается в курсе деталей машин, а в данном разделе будут рассмотрены некоторые вопросы синтеза зубчатых передач.

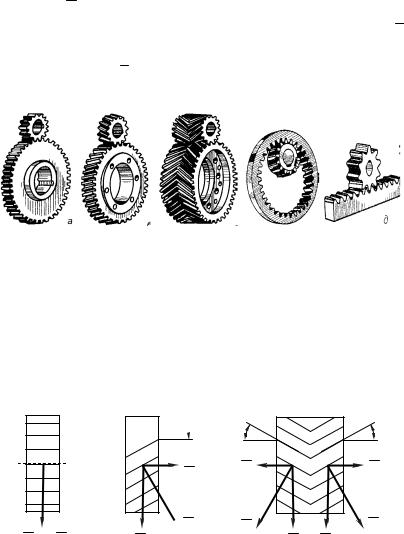

Зубчатой передачей называют трехзвенный (два зубчатых колеса и стойка) механизм, в котором передача движения происходит посредством механического зацепления зубьев входного колеса с зубьями выходного колеса. Оба зубчатых колеса (рис.5.1,а) имеют выступы (зубья) и впадины такой формы, что зубья одного колеса входят во впадины второго, образуя при этом высшую кинематическую пару.
Зубчатым колесом называется звено с замкнутой системой зубьев, обеспечивающее за свой полный оборот непрерывность движения парного звена в одном направлении. Зубчатое колесо передачи с меньшим числом зубьев называют шестерней, а второе – колесом. При
162 |
Лекция 10 |
равном числе зубьев – шестерней называют входное колесо.
5.2. Классификация трехзвенных зубчатых
механизмов
В зависимости от расположения осей валов, между которыми происходит передача вращательного движения в пространстве, зубчатые передачи делятся на три типа:
1.Передачи цилиндрическими зубчатыми колесами между параллельными осями.
2.Передачи коническими зубчатыми колесами между пересекающимися осями.
3.Передачи гиперболоидными зубчатыми колесами между перекрещивающимися осями.
1. Если оси зубчатых колес параллельны, то зубчатый механизм (рис.5.1) будет плоским. Наиболее простыми и наиболее распространенными зубчатыми колесами, которые применяются в таких механизмах, являются прямозубые (рис.5.1,а), зубья которых нарезаны параллельно оси колеса. Однако, использовать такие колеса можно только при небольших окружных скоростях зубьев ( <3 6м
с) и средних нагрузках. Это объясняется тем, что зубья в таких передачах входит в зацепление сразу по всей длине и в некоторые моменты времени в зацеплении находится только одна пара зубьев.
При больших окружных скоростях зубьев ( >3м
с) и больших нагрузках используются косозубые колеса (рис.5.1,б). В таких передачах зубья входят в зацепление постепенно, и в зацеплении все время находится несколько пар зубьев. По сравнению с прямозубой передачей косозубая отличается высокой плавностью хода и меньшим шумом при работе.
Раздел 5. Зубчатые механизмы. |
163 |
|
|
|
|
Основным недостатком таких передач (рис.5.2,б), в отличие от прямозубых (рис.5.2,а), является то, что усилие на зубе Fn , направленное перпендикулярно образующей
зуба, содержит не только окружную составляющую F , которая вызывает вращение колеса, но и осевую составляющую Fz , которую вынуждены воспринимать опоры валов (подшипники).
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
а) |
|
б) |
|
в) |
|
г) |
д) |
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
||||||
|
|
|
|
|||||||
Рис.5.1.
Шевронные зубчатые колеса (рис.5.1,в) наряду со всеми преимуществами косозубых колес, не создают осевых нагрузок на опоры валов, так как осевые силы уравновешиваются внутри колеса (рис.5.2,в). Однако изготовление таких зубчатых колес сложнее и дороже по сравнению с косозубыми. Поэтому их используют только в наиболее ответственных передачах.


Fz
Fn
Fn F |
F |
а) |
б) |
|
|
Fz |
Fz |
Fn |
Fn |
F |
F |
|
в) |
Рис.5.2.
164Лекция 10
Взависимости от взаимного расположения зубчатых колес цилиндрические передачи подразделяются на передачи внешнего (рис.5.1,а), внутреннего (рис.5.1,г) и
реечного зацепления (рис.5.1,д).

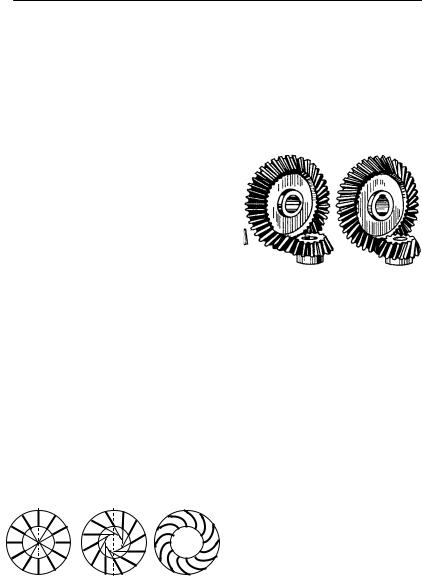

2. Для передачи вращения между валами, оси которых пересекаются, используются конические зубчатые
колеса (рис.5.3). |
|
|
|
|
|
|
Оси |
зубчатых |
колес в |
|
|
|
|
конических |
передачах |
могут |
|
|
|
|
пересекаться под любым углом, |
|
|
|
|||
но чаще |
всего встречаются |
|
|
|
||
|
|
|
||||
конические |
передачи, |
у |
|
|
|
|
которых |
оси |
|
колес |
|
а) |
б) |
пересекаются под |
прямым |
|
||||
углом. |
|
|
|
|
|
Рис. 5.3. |
Зубчатые колеса в конических передачах могут быть:
прямозубыми (рис.5.3,а), тангенциальными (рис.5.3,б) и кривозубыми.
В прямозубых конических колесах зубья нарезаны в радиальном направлении (рис.5.4,а). Используются такие передачи для работы при легких нагрузках и невысоких скоростях (обычно при частоте вращения менее 1000об
мин). В тангенциальных колесах зубья нарезаны по касательной к некоторой окружности (рис.5.4,б).
|
|
|
|
Для работы в режиме |
|||
|
|
|
максимальных |
нагрузок |
и |
||
|
|
|
при |
высоких |
|
скоростях |
|
|
|
|
используются |
передачи |
с |
||
а) |
б) |
в) |
криволинейными |
зубьями |
|||
|
|
|
|
|
|||
(рис.5.4,в).
Рис. 5.4.
