Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

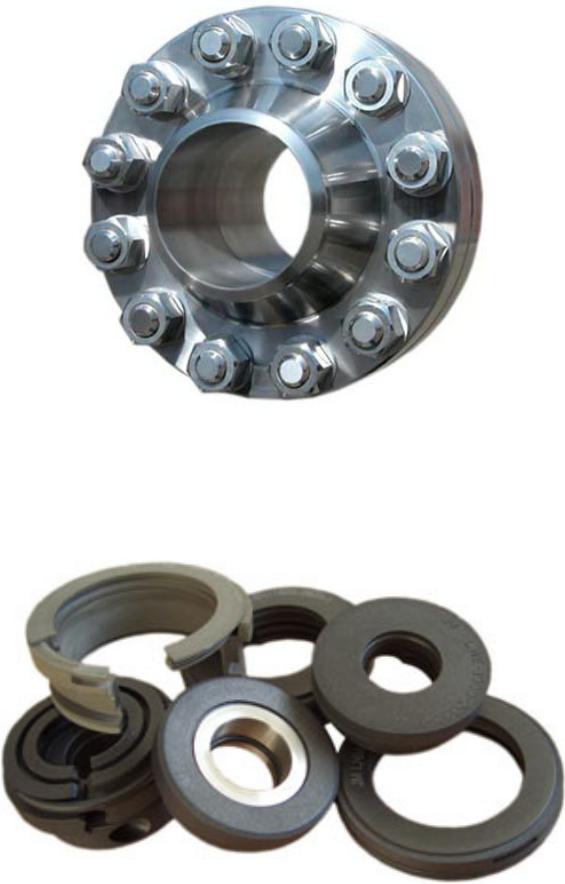

Рис. 88. Фланец с комплектом монтажных изделий [90]

5.3. Уплотнения подшипниковых узлов

На рис. 89 – 98 представлены уплотнения подшипниковых узлов.

Рис. 89. Ассортимент манжетных уплотнений [91]

55

Рис. 90. Манжетные уплотнения [92]

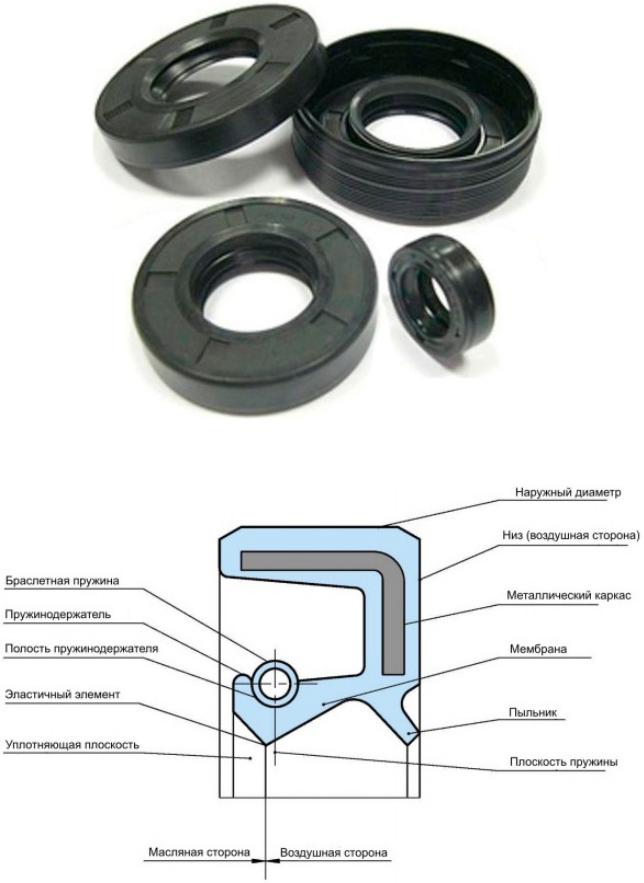

Рис. 91. Элементы манжетного уплотнения [93]

56

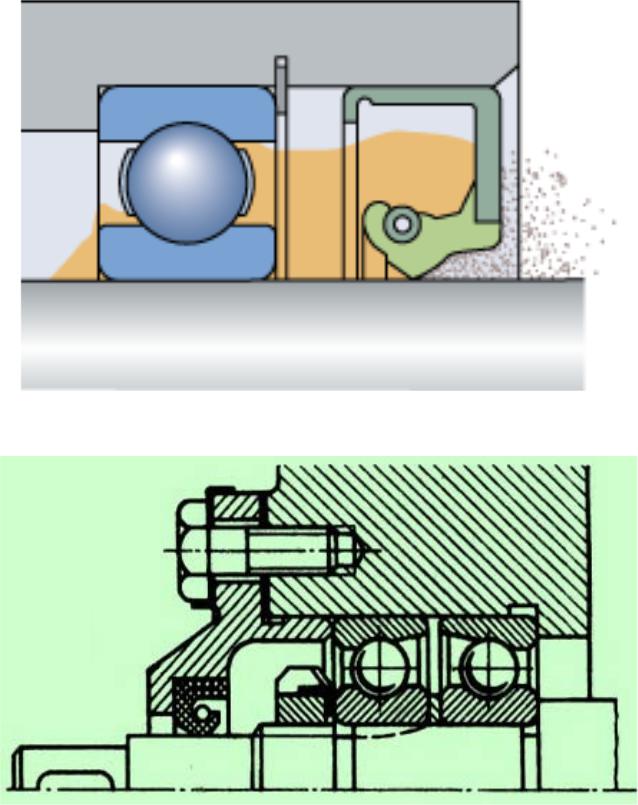

Рис. 92. Схема работы манжетного уплотнения [94]

Рис. 93. Вариант установки манжетного уплотнения [95]

57

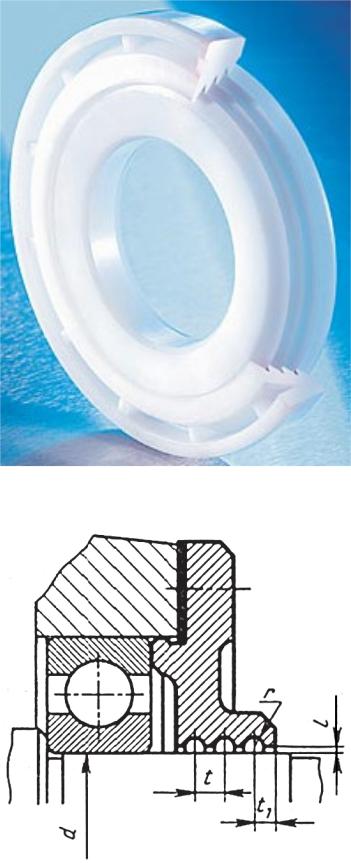

Рис. 94. Щелевые уплотнения [96]

Рис. 95. Схема щелевого уплотнения с кольцевыми канавками, выполненными в крышке подшипника [97]

58

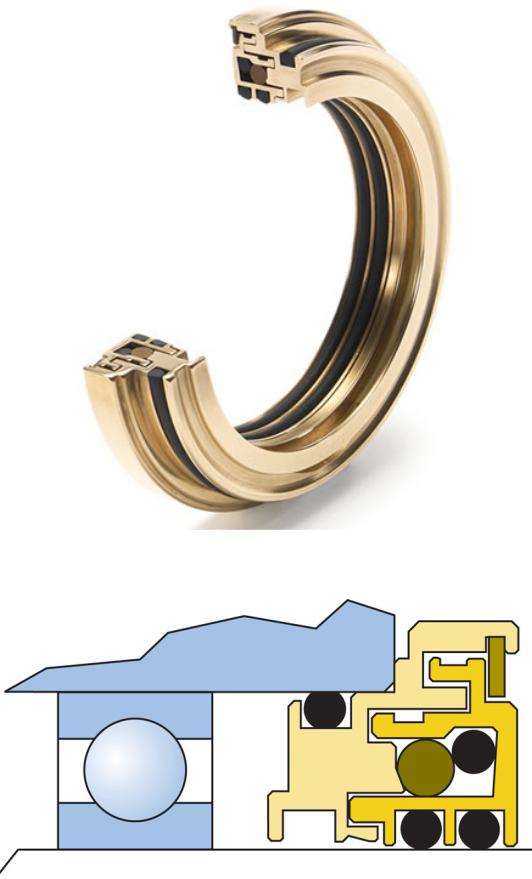

Рис. 96. Лабиринтные уплотнения [98]

Рис. 97. Разрез лабиринтного уплотнения [98]

59
