Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

2. МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ

Механическая передача – механизм, предназначенный для преобразования и передачи движения (преимущественно вращательного) от источника движения к исполнительному механизму.

2.1. Зубчатые передачи

Зубчатая передача – вид механической передачи, включающей зубчатые колёса и осуществляющей передачу вращательного движения и усилия с использованием зубьев зубчатых колёс. Оси валов зубчатой передачи могут быть взаимно параллельны (рис. 33, 34, 35), пересекаться (рис. 36, 37) и скрещиваться (рис. 38, 39).

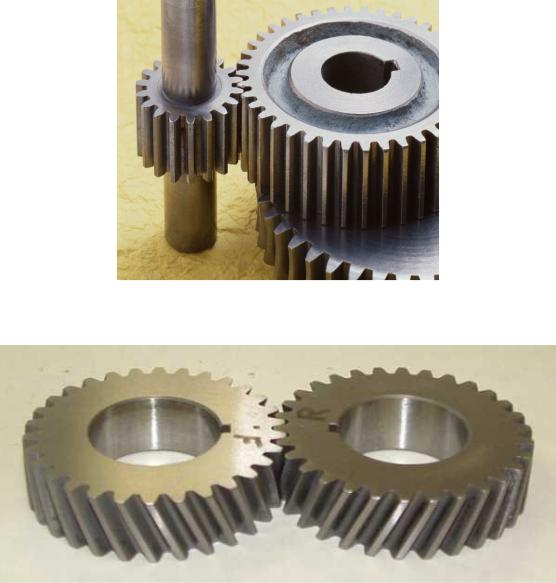

Рис. 33. Цилиндрическая прямозубая передача [36]

Рис. 34. Цилиндрическая косозубая передача [37]

25

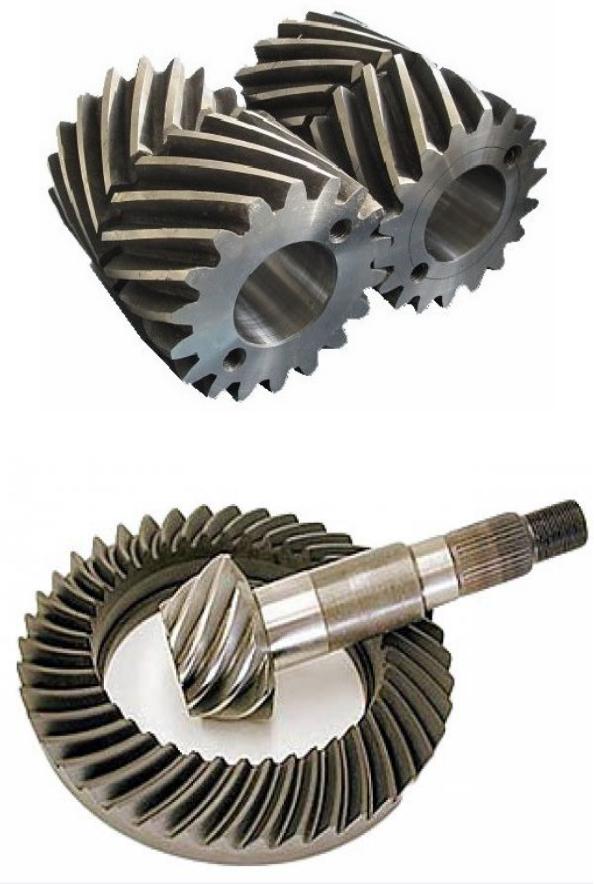

Рис. 35. Цилиндрическая шевронная передача [38]

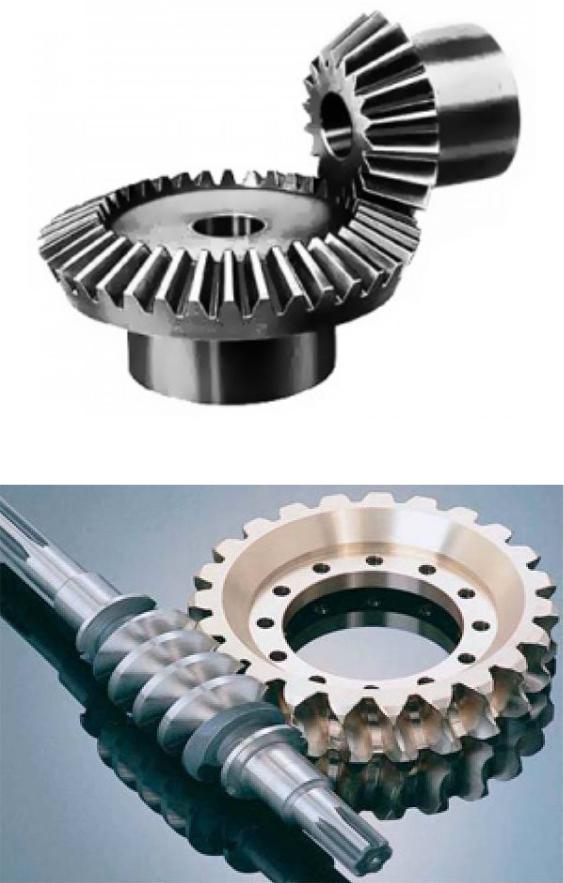

Рис. 36. Конические косозубые вал-шестерня и зубчатое колесо [39]

26

Рис. 39. Червячное колесо (сборочная единица) и вал-ч ервяк [42]

На рис. 40 представлено зубчатое колесо с указанием наименований его элементов, на рис. 41, 42 - варианты реечных передач. На рис. 43 приводятся виды червячной передачи. На рис. 44, 45 представлены вари анты планетарных передач.

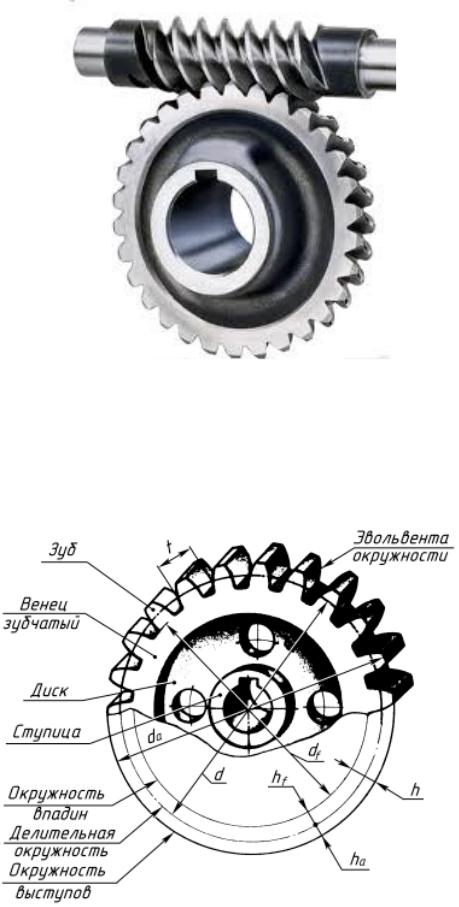

Рис. 4 0. Элементы зубчатого колеса [43]

28

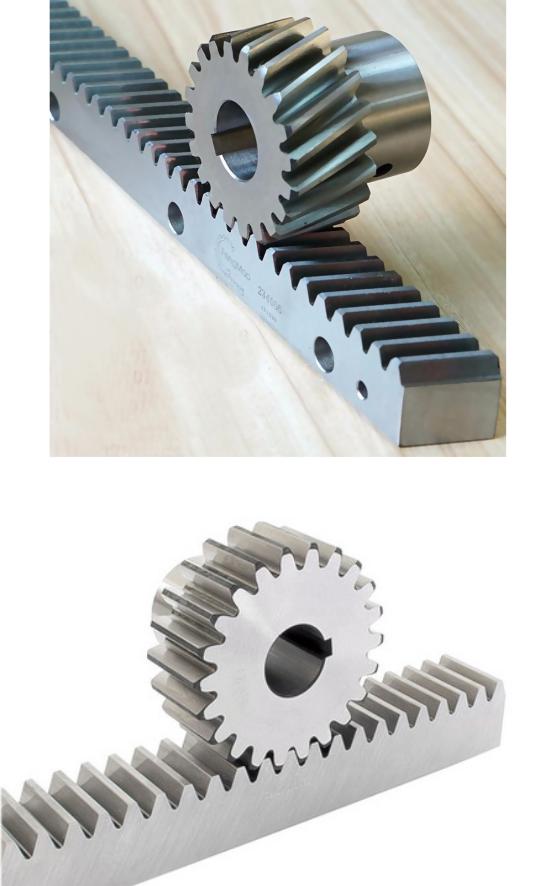

Рис. 41. Косозубая реечная передача [44]

Рис. 42. Прямозубая реечная передача [45]

29
