Материал: Механика. Учебное пособие. Рукин Ю.Б., Нилов В.А

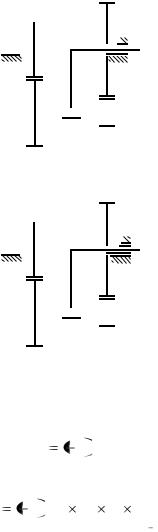

Зубчатые механизмы с подвижными осями:

Планетарные

z4 z1

z2 z3

Рис. 3.9

Дифференциальные

z4 z1

z2 z3

Рис. 3.10

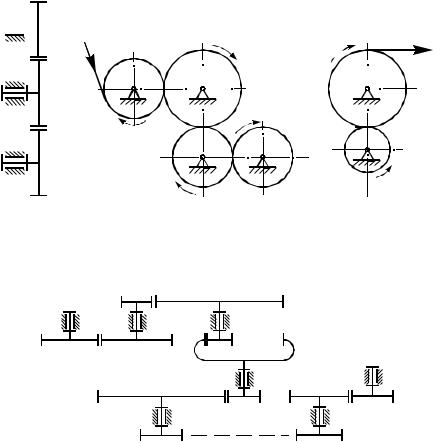

Передаточное отношение для последовательного ряда зубчатых колес и ступенчатых передач:

где k – число пар колес внешнего зацепления.

70

В планетарных и дифференциальных механизмах движение может передаваться от центральных колес z , z к водилу H и от водила H к колесам.

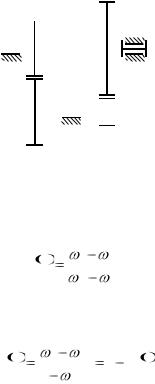

Для вычисления передаточных отношений таких механизмов используют метод инверсии (обращенного движения). При этом рассматривают движение всех колес относительно водила, тогда угловая скорость водила будет равна нулю, угловые скорости колес станут меньше действительных (абсолютных) на величину угловой скорости водила.

z4 z1

z2 z3

Рис. 3.11

Полученный таким образом механизм (обращенный механизм) представляет ступенчатую передачу, передаточное отношение которой:

Из последней формулы можно определить передаточное отношение для планетарного механизма (ω4 =0):

H

Передаточное отношение планетарного механизма при ведущем водиле:

71

где U1H4 передаточное отношение при ведущем центральном колесе 1.

4. МЕТОД КОНЕЧНЫХ ЭЛЕМЕНТОВ

МКЭ первоначально появился в строительной механике, сейчас он широко применяется во многих научных и инженерных приложениях.

МКЭ характеризуется следующими свойствами:

1)физическая область делится на подобласти или конечные элементы;

2)зависимая переменная (одна или несколько) аппраксимируется функцией специального вида на каждом конечном элементе и, следовательно, во всей области. Параметры этих аппроксимаций в последующем становятся неизвестными параметрами задачи;

3)подстановка аппроксимаций в определяющие уравнения дает систему множества уравнений с неизвестными параметрами. Решая эти уравнения, можно определить значения этих параметров и, следовательно, получить приближенное решение задачи. Так как число неизвестных в окончательной системе уравнений часто весьма велико, то общепринято использовать матричные обозначения, как для сокращения записи, так и для облегчения программирования.

Метод конечных элементов предполагает процедуру решения для непрерывной системы, т.е. системы, охватывающей явление в непрерывной области.

4.1. Строительные конструкции

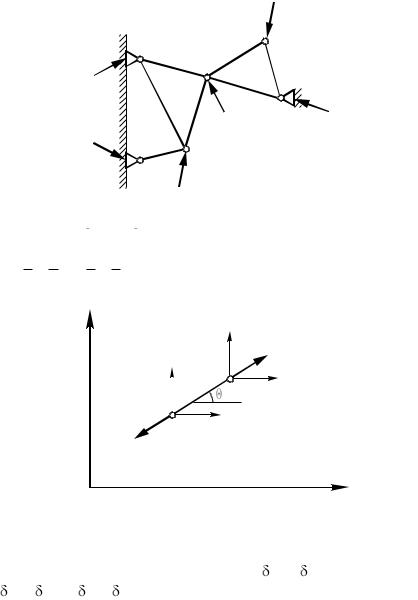

Рассмотрим плоскую шарнирно-соединенную ферму. Предполагается, что ферма собрана без предварительного напряжения, а нагрузки приложены в узлах (рис.4.1).

72

Смещения узлов элемента от них исходного положения (до приложения нагрузки) обозначим 2 и 3 с компонентами

x2, y2 и x3, y3 соответственно. В матричной форме:
