Материал: Методические указания к выполнению лабораторных работ по дисциплине «Инструментальное обеспечение автоматизированных машиностроительных производств». Жачкин С.Ю., Черных Д.М

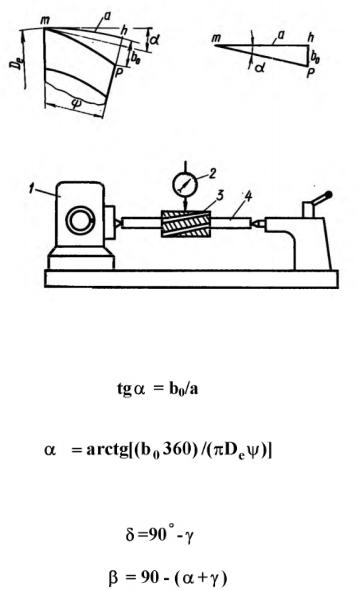

Рис. 26. Определение заднего угла α

Из рассмотрения выпрямленного треугольника mhp имеем:

(18)

следовательно величина заднего угла при вершине α

определяется по формуле:

(19)

Задние углы боковых режущих кромок αб подсчитывают по формуле (12).

Угол резания фрезы определяют по формуле:

(20)

Угол заострения определяют по формуле:

(21)

Глубину стружечной канавки Н0 (рис. 27) измеряют штангенциркулем.

24

Радиус закругления стружечной канавки r (рис. 27)

определяют по формуле:

(22)

где К - величина затылования, которую находят по формуле 13;

h - высота зуба, мм;

Н0 - глубина стружечной канавки, мм.

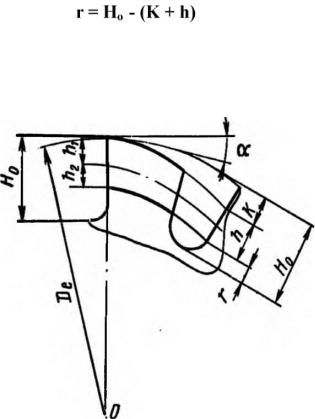

Рис. 27. Конструктивные параметры зуба червячной модульной фрезы

Внутренний диаметр фрезы Dj определяют по формуле: Di = De - 2h (23)

Делительный диаметр фрезы Dt определяют по форму-

ле:

25

Таблица 3

Протокол лабораторной работы № 3

Номер опыта

Наименование инструмента

Материал

Твердость HRC

Диаметр наружный De, мм

Делительный диаметр Dt, мм

Внутренний диаметр Dj , мм

Ширина Н, мм

Число зубьев z

Шаг tn, мм

Высота зуба h, мм

Высота головки h1, мм

Высота ножки h2, мм

Толщина зуба Sn , мм

Глубина стружечной канавки Н0, мм

Радиус закругления стружечной канавки r, мм

Величина затылования К, мм

Передний угол при вершине , град.

Задний угол при вершине α, град.

Угол заострения , град.

Угол резания , град.

Задний угол боковых режущих кромок αб, мм

Угол подъема винтовой канавки , град.

26

ЛАБОРАТОРНАЯ РАБОТА № 4 ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ И КОНСТРУКЦИИ ЗУБОРЕЗНЫХ ДОЛБЯКОВ

Цель работы:

Заключается в изучении геометрии и конструкции зуборезных долбяков, и измерении геометрических параметров.

Порядок выполнения работы:

Для выполнения работы необходимо: предварительно ознакомиться с основными элементами и геометрическими параметрами зуборезных долбяков; изучить приборы, которые используются при измерении зуборезных долбяков; измерить геометрические и конструктивные элементы зуборезного долбяка; ознакомиться с типовыми конструкциями зуборезных долбяков; обработать экспериментальные данные и результаты вписать в протокол (табл. 4).

Конструктивные элементы и геометрические параметры зуборезных долбяков:

Зуборезные долбяки применяют для нарезания прямозубых, косозубых и шевронных колес на специальных зубодолбежных станках. По методу крепления зуборезных долбяков на станке различают: дисковые (рис. 28 а), чашечные (рис. 28 б), втулочные (рис. 28 в) и хвостовые (рис. 28 г) долбяки.

Рис. 28. Зуборезные долбяки

27

Схема работы прямозубого долбяка при нарезании прямозубого колеса показана на рис. 29.

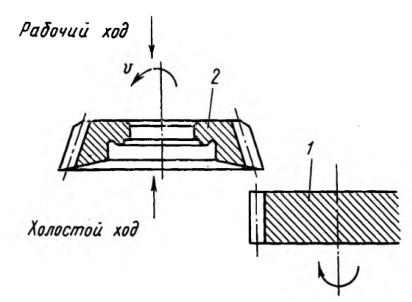

Рис. 29. Схема работы прямозубого долбяка

Деталь 1 закрепляют на столе станка и она получает вращательное движение, а долбяк 2 имеет, кроме вращательного, также возвратно-поступательное движение. При движении долбяка вниз совершается рабочий ход, при движении вверх — холостой ход.

Долбяк представляет собой зубчатое колесо конической формы (рис. 30). Такую форму придают ему для того, чтобы обеспечить режущим кромкам положительные задние углы.

Зуб долбяка имеет три режущие кромки: одну при вершине 1 и две боковые 2, очерченные по эвольвенте.
