Автомобильный приемник "континент-авто"

Автомобильный приемник "Континент-авто" собран на 15 транзисторах и четырех диодах. Он рассчитан на прием радиовещательных станций, работающих с амплитудной модуляцией в диапазоне СВ 187-571,4 м (520-1620 кГц) и четырех растянутых диапа­зонов: 25 м (11,7-12,1 МГц); 31 м (9,5-9,8 МГц); 41 м (7,0-7,3 МГц); 49м (6,0-6,3 МГц). Он превосходит выпускаемые промышленностью приемники А-370 и А-370М по чувствительности, эффективности действия АРУ, избирательности по зеркальному и соседнему каналам. Наличие KB диапазонов обеспечивает надежный прием в любом районе страны Приемник предназначен для установки в автомобилях "Москвич", "Жи­гули" и "Запорожец".

Рис. 21. Внешний вид ра­диоприемника „Конти­нент-авто"

Внешний вид приемника показан на рис. 21. Крепежные детали на конструкции не показаны, так как их разрабатывают и устанавливают в зависимости oi inna авшмоби-ля и возможностей радиолюбителя. Прием ведется на обыкновенную телескопическую антенну, встроенную в автомобиль, а в ее отсутствие - на полоску медной фольги длиной 1 м, шириной 10-12 мм и толщиной 0,05-0,1 мм, приклеенную на переднее или зад­нее стекло под резиновую прокладку уплотнителя.

Основные параметры приемника приведены ниже. Чувствительность приемника (при Р_вых = 5 мВт и отношении сигнал-шум 20 дБ) :

в СВ диапазоне...................................< 20 мкВ

в KB диапазонах..................................< 10 мкВ

Избирательность:

по соседнему каналу при расстройке на ±10 кГц..............> 40 дБ

по зеркальному каналу на всех диапазонах..................> 30 дБ

Номинальная выходная мощность при коэффициенте гармонических искажений 0,01...... 1,5 Вт

Полоса рабочих частот УНЧ 50 — 10 000 Гц с завалом на краях не более 6 дБ. Систе­ма АРУ обеспечивает изменение напряжения на выходе приемника не более чем на 6 дБ (2 раза) при изменении напряжения входного сигнала на 60 дБ (1000 раз). Питается приемник от аккумулятора автомобиля (13,8 В), потребляя ток не более 220 мА при максимальной громкости. Размеры приемника 140X165x45 мм, масса 0,65 кг. Принци­пиальная электрическая схема показана на рис 22, монтажная плата с расположением основных деталей — на рис. 23.

Как видно из принципиальной схемы, для упрощения коммутации и максимально­го уменьшения числа контактов переключателя и обеспечения растянутости KB диапа­зонов применена схема с двойным преобразованием частоты.

При нажатии кнопки, связанной с переключателем В1, сигнал непосредственно с антенны подается во входную цепь радиоприемника, образованную контуром L1C2C3. Приемник работает как обычный супергетеродин в СВ диапазоне с однократным преоб­разованием частоты. Промежуточная частота 465 ± 2 кГц. При нажатии кнопок переклю­чателя В2, В7 KB диапазонов кнопка В1 возвращается в исходное положение и через контакт В9 и резистор R46 подается питание на KB конвертор, при этом антенна под­ключается к контуру L10C51, а выход конвертора (катушка связи L13) через конден­сатор С54 и контакты В8 - к контуру L1C2C3.

Рис 22. Принципиальная схема радиоприемника „Континент-авто"

Переключение диапазонов осуществляется поочередным включением конденсато­ров С61-С63 к катушке L14, которые определяют среднюю частоту принимаемого диапазона. Таким образом, частота первого гетеродина не перестраивается в KB диапа­зонах и настройка на станции ведется с помощью второго гетеродина (СВ диапазон). Так как KB диапазоны занимают полосу частот 0,4-0,5 МГц, а гетеродин СВ диапазона обеспечивает перестройку в полосе частот 1,1 МГц, то при перестройке последнего происходит прием радиостанций KB диапазонов в полосе частот СВ диапазона.

Связь входных контуров СВ и KB диапазонов с антенной емкостная, а с транзисто­ром УВЧ Т1 трансформаторная. Усилитель высокой частоты однокаскадный, собран на транзисторе типа П416А. В коллекторную цепь транзистора в качестве нагрузки вклю­чены последовательно резистор R5 и корректирующий дроссель Др1. Применение дросселя позволяет получить равномерное усиление каскада ВЧ в полосе частот СВ диа­пазона.

Гетеродин СВ диапазона собран на транзисторе типа П416А по схеме с индуктивной обратной связью. В диапазонах СВ и KB работает контур L3C13C15C64, в диапазоне KB одновременно работает также контур L14C58 (С61-С63). При одновременной работе двух гетеродинов из-за наличия гармоник у обоих могут появляться неприятные явле­ния в виде "нулевых биений". Поэтому оба гетеродина должны быть хорошо развязаны по питанию, а их контуры - заэкранированы. Напряжение с катушек связи L4 и L15 поступает соответственно на эмиттеры транзисторов Т2 и Т14 преобразователей частоты.

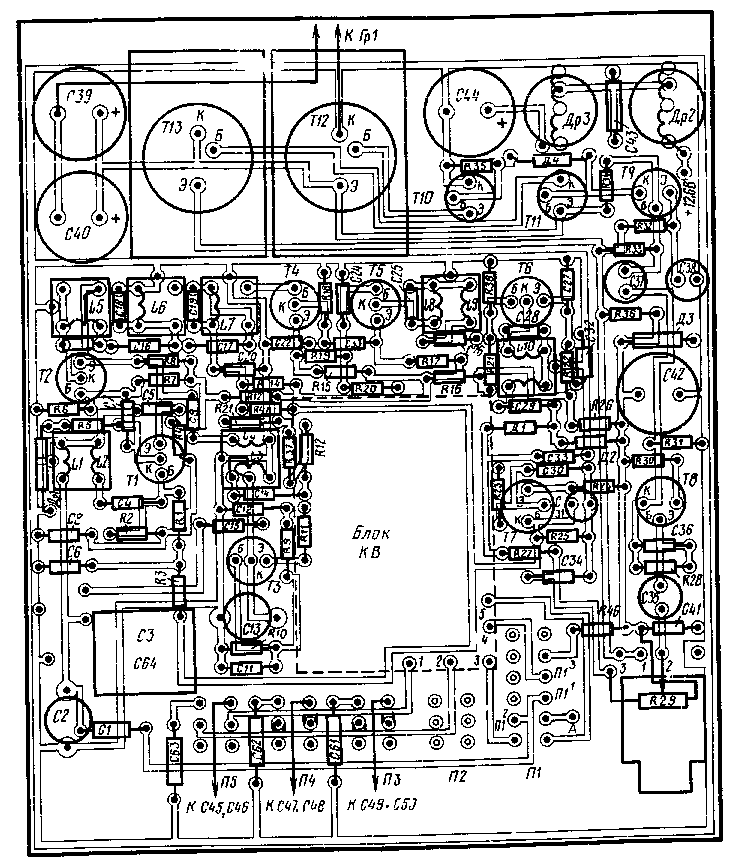

Рис 23. Монтажная схема радиоприемника „Континент-авто"

Входные сигналы в зависимости от положения переключателя В1 с катушек связи L2 и I 11 поступают на базу транзисторов 77 и Т14

Применение двух контуров (входного L10C51) пятое подключаемых к нему кон­денсаторов С45 — С50 в зависимости от диапазона и гетеродинного L14C59, (С61 - С63} для четырех диапазонов KB упрощает конструкцию приемника, однако несколько за­трудняет настройку приемника на средние частоты KB диапазонов ввиду необходимости подбора емкостей и постоянных конденсаторов С61 - С63

Рис 24. Монтажная схема блока KB диапазонов

Рис 25. Корпус радиоприемника „Континент-авто" 1 - лицевая панель (дюраль Д16Т) ; 2 — обрамление (дюраль Д16Т) , 3 — верхняя крышка (дюраль АМГ) , 4 — окно (оргстекло) ; 5 — нижняя крышка (дюраль АМГ)

Смеситель СВ диапазона, собранный на транзисторе Т2 типа П416А, нагружен на ФСИ, образованный тремя контурами L5C10, L6C18 и L 7C19, которые совместно с кон-туром LSC25 определяю! полосу пропускания приемника и его избирательность по соседнему каналу.

Усилитель ПЧ двухкаскадный. Первый каскад выполнен на транзисторах Т4 и Т5 типа П416А по каскодной схеме с параллельным питанием Такая схема требует несколько дополнительных деталей по сравнению со схемой с последовательным питанием, однако кад УПЧ нагружен на контур L8C25. Ввиду большого выходного сопротивления каска­да (несколько килоим) он имеет полосу пропускания на уровне -6 дБ 10-12 кГц.

Второй каскад УПЧ собран по обычной схеме на транзисторе Т6 и нагружен на кон­тур L10C28, который имеет полосу пропускания 20-30 кГц и на избирательность при­емника по соседнему каналу оказывает незначительное влияние

Детектор приемника выполнен по схеме удвоения напряжения на диодах Д1 и Д2 типа Д9. Детектор нагружен на резистор R29, выполняющий функции регулятора гром­кости. Управляющее напряжение для АРУ снимается с конденсатора фильтра детектора СЗЗ и через фильтр, образованный резистором R23 и конденсатором СЗО, подается на базу усилителя постоянного юка, коюрый собран на транзисторе 77 типа МП 16. Необ­ходимость применения этого усилителя вызвана тем, что напряжение АРУ подается на два каскада: УВЧ и УПЧ. При отсутствии сигнала транзистор 77 закрыт положительным напряжением, так как его база соединена с плюсом через резисторы R23, R27, R29. При этом напряжение на коллекторе равно напряжению источника питания, т. е. 6,5-7,5 В, которое определяется напряжением стабилизации стабилитрона Д814А. Через делители цепи базы транзистора 77 УВЧ.образованными резисторами R1 и R2 и резисторами R14, 415 в цепи базы транзистора первого каскада УПЧ это напряжение определяет режим их по постоянному току в отсутствие сигнала.

При настройке на станцию отрицательным напряжением, снимаемым с детектора, открывается транзистор 77 и напряжение на его коллекторе уменьшается пропорцио­нально уровню принимаемого сигнала. Это напряжение, подаваемое в цепи без транзис­торов 77 и Т4, уменьшает ток через транзисторы и тем самым усиление этих каскадов.

Напряжение с резистора R15, включенного в эмиттер транзистора Т4 через дели­тель, образованный резисторами R19 и R20, подается на базу транзистора Т5. Такое включение позволило повысить эффективность работы системы АРУ, поскольку при подаче регулирующего напряжения на базу транзистора Т4 одновременно регулируется усиление транзистора Т5.

Блок KB диапазонов выполнен на отдельной плате, монтажная схема которой пока­зана на рис. 24. Преобразователь частоты KB диапазонов собран на транзисторе Т14 по схеме с общим эмиттером. Гетеродин собран на транзисторе Т15 по схеме индуктивной трехточки с общей базой. Конвертор KB помещен в экран из латуни толщиной 0,5 мм. Для обеспечения стабильности параметров приемника все каскады, кроме предоконеч-ного и выходного каскадов УНЧ, питаются от стабилизатора на стабилитроне Д814А и резисторе R36.

Рис. 26. Схема верньерного механизма. 1 - подшкальник (дюраль Д16Т) ; 2 - ролик (латунь ЛС59-1), 4 шт.; 3 - винт (сталь У-8), 4 шт.; 4 - диск (дюраль Д16Т) ; 5 -втулка (дюраль Д16Т) , 2 шт.; 6 - ось (латунь ЛС59-1) ; 7 - ось (сталь У-8) ; 8 - уголь­ник (дюраль Д16Т) ; 9 - подшипник (латунь ЛС59-1), 2 шт.; 10 - подшипник (сталь У-8) ; 11 - ползунок (латунь ЛС59-1) ; 12 - указатель настройки (оргстекло)

Усилитель низкой частоты (трехкаскадный) собран по бестрансформаторной схе­ме. Каскады предварительного усиления выполнены на транзисторах Т8, Т9 типа МП16Б, усилитель мощности - на транзисторах Т10, Т11 типаМШбБ, МП11 и транзис­торах Т12, Т13 типа П605А. Усилитель может быть нагружен на головку типа 4ГД-28. Для уменьшения нелинейных искажений в первом каскаде УНЧ введена обратная связь по переменному току. Помехи от системы зажигания автомобиля устраняет двухзвен-ный фильтр Др2С43, ДрЗС44.

Рис. 27 Детали верньерного механизма

Рис. 27

Конструкция и детали. Радиоприемник собран в прямоугольном разъемном корпу­се, изготовленном из дюралюминия марки АМГ толщиной 1,5 мм. Корпус состоит из лицевой панели и двух крышек, чертежи которых показаны на рис. 25. Корпус покра­шен автомобильной нитроэмалью типа НЦ.

Для подключения антенны можно использовать любой высокочастотный разъем, например от телевизора. В качестве разъема для подсоединения питания и головки мож- , но использовать разъем от портативного магнитофона.

Устройство верньерного механизма и его детали показаны на рис. 26 и 27.

Для получения достаточного хода стрелки указателя настройки при относительно малом рабочем диаметре диска (028 мм) применена ручка настройки с двумя разными рабочими диаметрами. Меньший диаметр связан капроновым пассиком с диском, боль­ший диаметр - с ползунком указателя настройки. Постоянный натяг обеспечивают две спиральныс пружины.

Все детали приемника смонтированы на печатной плате размерами 132x165 мм, из­готовленной из одностороннего стеклотекстолита толщиной 1,5 мм.

Так как не у каждого радиолюбителя имеется возможность изготовить печатную плату травлением, предусмотрен "прямоугольный" вариант разводки проводников, что позволяет сделать плату вручную с помощью линейки и скальпеля.

Рис. 28. Радиатор (дюраль Д16Т)

Рис. 29 Конструкция контурных ка­тушек КБ диапазона (оргстекло или полистирол)

Печатную плату крепят четырьмя винтами М2 к нижней крышке. Лицевая панель изготовлена на фрезерном станке. Однако она может быть сделана и из 2 мм-го листово­го дюралюминия На подшкальнике установлены две включенные последовательно ми­ниатюрные лампочки подсвета шкалы напряжением 9 В. Шкалу после градуировки изго­товляют фотографическим способом на пленке или фотобумаге. Транзисторы выходно­го каскада Т12 и T13 установлены на простых радиаторах, чертежи которых показаны на рис. 28.

В приемнике все радиодетали, кроме дросселя Др1, стандартные: сдвоенный блок конденсаторов переменной емкости от приемника "Сслга"; подстроечные конденсато­ры КПК-МП или КПК-МП-3; постоянные конденсаторы КТ-1, КМ, КЛС, электролитичес­кие типа К50-6; переменный резистор СПЗ-4В с выключателем питания; переключатель диапазонов кнопочный типа П2К с пятью кнопками с зависимой фиксацией (одна из кнопок имеет четыре перекидных контакта, остальные - по два).

Указанные на принципиальной схеме транзисторы можно заменить аналогичными. Транзисторы ГТ313Б заменить транзисторами типа П416А, П416Б; транзисторы П416А, П416Б на П403, П423; транзисторы МП16Б на МП41, МП42, П26; транзистор МП11 -на МП37, транзисторы П605 - на П201, П213, П214. Однако при этом будет наблюдаться ухудшение частотной характеристики УНЧ в области высших звуковых частот. Лучшие результаты дает замена указанных транзисторов на транзисторы типа ГТ403 с любым буквенным индексом.

Транзисторы выходного каскада желательно подобрать попарно с разбросом па­раметров, не превышающим 10-20%. Катушки контуров L1-L11 намотаны на каркасах и помещены в арматуру от контуров ПЧ приемника "Сокол-4" или аналогичных им.

Конструкция контурных катушек KB конвертора ЫО, L12 и L14 показана на рис. 29. Намоточные данные киН1урных кахушек и дросселей приведены в табл. 7.

Подстроечныс конденсаторы С45, С47, С49 и включенные параллельно им конден­саторы С46. С48 и С50 установлены на плате, выполненной из стеклотекстолита, кото­рую на двух резьбовых втулках крепят над переключателем диапазонов. Вид платы и ее размеры показаны на рис. 30.

Таблица 7

Таблица 8
