3.Микрометренными винтами произведите точную наводку:
-Последний оборот микрометренного винта следует производить по часовой стрелке.
Выбор режима измерений и установка визирной марки
Тахеометр серии Trimble M3 DR поддерживает два режима измерения дальностей: по призме (Prism) и безотражательный (N-Prism). Выбор режима измерения производится в произвольный момент нажатием клавиш
и
соответственно. Клавишу следует удерживать в нажатом состоянии в течение одной секунды.
Приведённая ниже таблица содержит указания по выбору режима измерения в зависимости от объёкта, дальность до которого следует измерить:
Объект |
Режим измерения |
|
|
Призменный отражатель, светоотражающая |
Prism (по призме) |
плёнка |
|
|
|
Прочие отражающие поверхности |
N-Prism (безотражательный) |
В некоторых случаях можно использовать режим измерения, в общем случае не рекомендуемый для данного типа поверхности.
Примечание: тахеометр Trimble M3 DR 2” в безотражательном режиме, а также для лазерного указателя использует лазеры Класса 3R, а в режиме дальномера по призме – лазер Класса 1.
Не наводитесь на призму при включённом лазерном указателе.
Примечание: тахеометры Trimble M3 DR 3” и 5” в безотражательном режиме и в режиме дальномера по призме использует лазер Класса 1, а для лазерного указателя
– Класса 2.
Измерение по призме

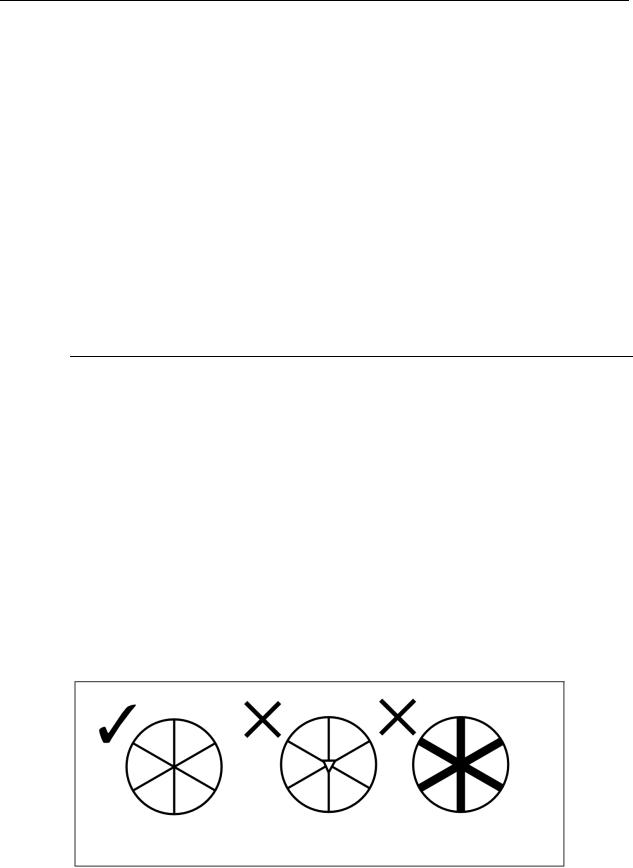

Не используйте покрытые царапинами, грязные призменные отражатели, а также призмы со сколотыми вершинами. Рекомендуется применение призм с острыми гранями.
Острые |
Сколотая |
Толстые |
грани |
вершина |
грани |
Поскольку тахеометр серии Trimble M3 DR – инструмент очень чувствительный, множественные отражения от поверхностей призм могут привести к существенной потери точности измерения дальности.
28 Руководство по эксплуатации тахеометра серии Trimble M3 DR
Подготовка к работе 2

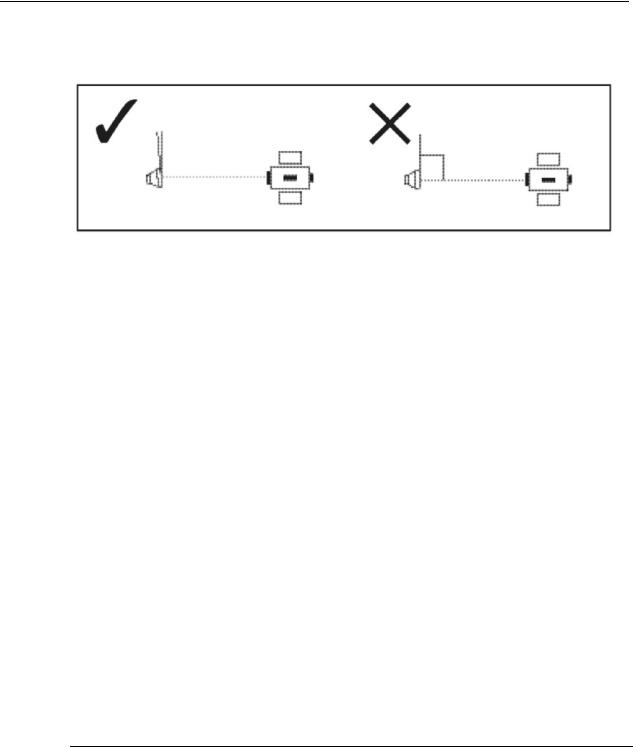

При измерениях на короткие расстояния, слегка наклоните призму (см. рисунок ниже), при этом на показания светодальномера отражение от передней поверхности призмы не будет сказываться.
Призма не |
Призма |
перпендикулярна |
перпендикулярна |
лучу лазера |
лучу лазера |
Примечание: при проведении измерений призменный отражатель следует жёстко
закрепить.
Примечание: в режиме работы по призме для исключения ошибочных измерений отбрасываются отсчёты, произведённые по сигналам с малым уровнем, т.е. при работе по целям, не являющимся призменными рефлекторами и светоотражающими плёнками, результаты измерений не отображаются. При работе по объектам с малой отражающей способностью используйте безотражательный (N-Prism) режим.
Измерение в безотражательном режиме
Дальность работы светодальномера в этом режиме определяется отражательной способностью цели, которая определяется, в том числе и цветом и состоянием поверхности, на которую падает луч лазера. Расстояние до слабоотражающих объектов измерить невозможно.
В приведённой ниже таблице приведены ориентировочное максимальное удаление для разных типов поверхностей.
Объект |
Дальность измерения [м] |
|
|
Дорожные знаки |
500 |
Бумага (белая), фанера (новая) |
300 |
Стена (ярко окрашенная), кирпич |
от 100 до 200 |
Измеряемые расстояния могут быть меньше или интервалы измерений могут быть продолжительнее в следующих случаях:
•луч лазера падает на объект под малым углом
•поверхность цели влажная
При работе по освещённым прямым солнечным светом объектам дальность измерения может сократиться. В этом случае, попытайтесь затенить цель.
Невозможно измерить расстояние до целей с совершенно плоской поверхностью, (например, зеркал), если они лазерный луч не пересекает их по нормали.
Примечание: при проведении измерений на пути луча не должно быть препятствий.
Руководство по эксплуатации тахеометра серии Trimble M3 DR 29
2 Подготовка к работе
Примечание: при проведении измерений через дорогу или в местах, где часто перемещаются автомобили или другие объекты, для получения надёжных результатов следует провести несколько сеансов измерений.
Сборка призменного отражателя

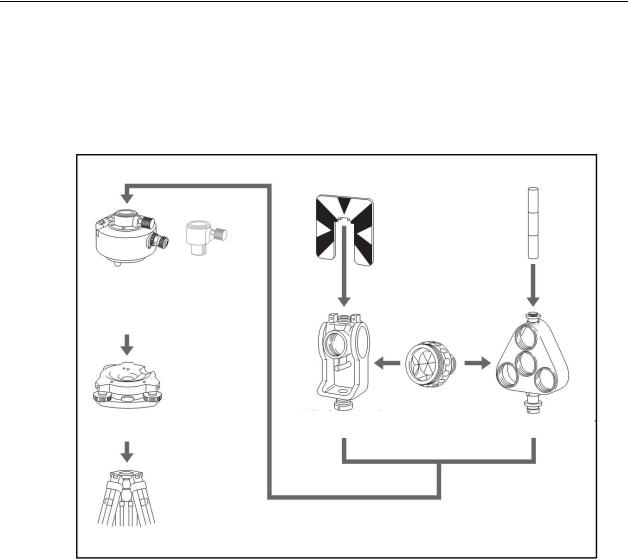

1.Сборку призменного отражателя следует производить по приведённой ниже схеме.
Визирная марка для |
Вешка |
|
одной призмы |
||
|
Адаптер-проставка не используется
Адаптер трегера, тип 15
Трегер типа |
Призма, тип С |
|
Наклоняемый |
Держатель |
|
W30/W30b |
держатель призмы |
триппель-призм |
Штатив
2.Настройте высоту адаптера трегера (см. страницу 31).
3.При необходимости измените ориентацию призмы (см. страницу 31).
4.При использовании однопризменного держателя закрепите визирную марку (см. страницу 31).
Подробное описание шагов с 2 по 4 приведено ниже.
Примечание: с тахеометрами серии Trimble M3 DR следует использовать трегеры типов W30 или W30b.
30 Руководство по эксплуатации тахеометра серии Trimble M3 DR
Подготовка к работе 2
Настройка высоты адаптера трегера

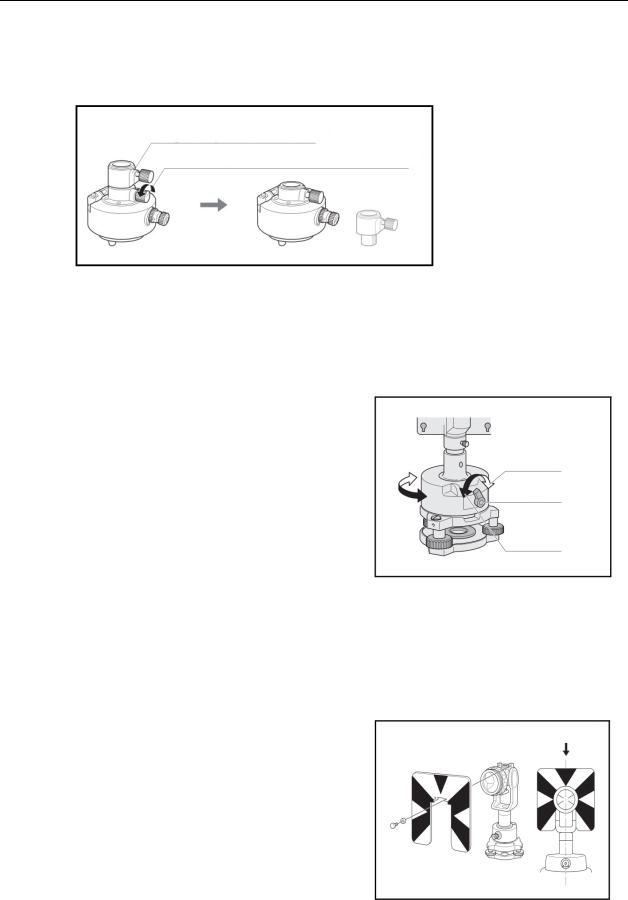

В состав адаптера трегера входит адаптер-проставка. При использовании призменного отражателя с тахеометром серии Trimble M3 DR её следует отсоединить, см. рисунок:
Адаптер-проставка
Закрепительный винт адаптера-проставки
Адаптер-проставка используется с другими тахеометрами производства Nikon.
Ориентация призменного отражателя
Установленный в трегере призменный отражатель можно повернуть в произвольном направлении, для этого:
1.Открепите зажим, повернув его рукоятку против часовой стрелки.
2. |
Поворотом верхней части адаптера |
Закрепить |
|
трегера сориентируйте призменный |
|
|
отражатель в нужном направлении. |
Рукоятка |
|
зажима |
|
|
|
|
3. |
Закрепите зажим, повернув его |
|
|
рукоятку по часовой стрелке. |
Открепить |
Закрепление визирной марки
При использовании одной призмы визирную марку следует установить соосно с адаптером трегера и призмой.
Для закрепления визирной марки: |
|
1. С помощью двух комплектных винтов |
|
прикрепите визирную марку к |
Расположить |
наклоняемому держателю призмы (он |
по оси |
рассчитан на присоединение одной |
|
призмы). |
|
2.Двигая марку (отверстия под винты позволяют это сделать), совместите вершину клинового рисунка с вертикальной осью призмы и адаптера трегера.
Руководство по эксплуатации тахеометра серии Trimble M3 DR 31
2 Подготовка к работе
