Вариант 1. Определение толщины покрытия микрометрическим методом.
По этому методу толщину лакокрасочного покрытия определяют микрометром путем нарушенияцелостностипленки.
Рис. 5.3. Прибор ИТП-1:1 – колпачок; 2 – магнит; 3 – алюминиевая трубка; 4 – эбонитовый
корпус; 5 – пружина;
6– втулка;
7– штифт; 8 – ползун;
9 – защелка;
10 – муфта;
11 – шкала
Подготовка к испытанию. Пластины из листовой стали 08 кп размером 150х70х1,2 мм готовят, как указано в лабораторной работе № 3. Эмаль МЛ-1196 фильтруют через сито с сеткой № 02 и разбавляют сольвентом до достижения рабочей вязкости 18–22 с по вискозиметру ВЗ-246 с соплом4 мм.
Порядок выполнения работы. Эмаль наносятнаметаллическиепластинкиметодомпневматического распыления с помощью краскораспылителя КРУ-1 и сушат в сушильном шкафу при 100 ±2 °С в течение 1 ч. После охлаждения образца при комнатной температуре в течение 2 ч измеряют толщину пленки микрометром МК-0,25. Для этого на испытуемом покрытии выбирают участки, подлежащие измерению (диаметром 5–6 мм) и очерчивают их со стороны подложки мягким графитовым карандашом. Окрашенную пластину помещают между измерительными плоскостями микрометра и вращением трещотки по часовой стрелке приводят отмеченные участки пластины в соприкосновение с измерительными плоскостями. Момент соприкосновения опре-
деляется по характерному звуку трещотки. По сумме показаний линейной шкалы и шкалы барабана определяют общую толщину пластины с покрытием (мкм). Затем с измеренного участка лезвием бритвы или растворителем снимают лакокрасочную пленку и измеряют в этом месте толщинупластины (мкм). Подобные измерения производят на 5–10 участках покрытия.
Обработка результатов опыта. Толщину покрытия t (мкм или мм) определяют поразности двухпоказаний:
t = d – h ,
40
где d –толщина пленки с подложкой, мкм;h – толщина подложки, мм. Зарезультат измерения принимают среднее арифметическое из5–6
определений.
Среднюю абсолютную δ и относительную погрешность измерения А (%) вычисляют поформулам
|
1 |
n |
|
|
|
|
|
t ) t |
t |
|
t |
t |
|
|
|
|
|
|
|
|
(t |
2 |
n |
; |
|||||||||
|
|
tn ti |
|
1 |
|
|
|
|
|
|||||||
|
|
|
n |
|
|
|
||||||||||
|
n i |
|
|
|
|
|
|
|
|
|
||||||
A /t 100,
где (tп – ti) – абсолютная разность толщин.
Результаты испытаний записывают в рабочий журнал в виде таблицы.
|
|
|
Лакокрасочный материал |
i |
Среднее |
|
Абсо- |
Сумма |
|
Абсо- |
|
Отно- |
|
|||||||||||||
|
|
|
Единичные значения t |
арифме- |
лютная |
|
абсо- |
|
лютная |
си- |
|
|||||||||||||||
Номер образца |
|
|
тическое |
разность |
лютных |
погреш- |
тель- |
|
||||||||||||||||||
|
|
|
1 |
|
( |
|
ti ) |
величин |
|
ность |
|
ная |
|
|||||||||||||
Метод измерения |
Подложка |
i |
|
tn |
|
|
||||||||||||||||||||
n |
|
|
|
разности |
|
1 |
|
n |
|
по- |
|
|||||||||||||||
|
|
|
|
n |
|
|
|
|
|
греш- |
|
|||||||||||||||
n |
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
|
(t t |
) |
|
|
|
|
n i |
|
ность |
|
||||||||||||
ti |
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
i |
|
|
i |
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
(t |
|
t |
|
) |
|
|||||||||||||||
i |
|
|
|
|
|
|
|
|
|
|
n |
i |
A |
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вариант 2. Определение толщины покрытия индикаторным толщиномером.
Подготовка к испытанию. Стеклянные пластины размером 120х90х1,4 мм протирают тканью, смоченной ацетоном. Подготовка эмалиМЛ-1225,нанесениеспомощьюкраскораспылителяиотверждение пленки проводят так, как описано в варианте 1 настоящей работы.
Порядок выполнения работы. На выбранных участках покрытия проводят две перпендикулярные линии и устанавливают толщиномер таким образом, чтобы опорные ножки находились на одной линии, а центр оси щупа совпадал с точкой пересечения линий. Вращая обод циферблата, устанавливают ноль шкалы против стрелки и закрепляют циферблат неподвижно. Затем толщиномер убирают и в точке пе-
41
ресечения линий на участке диаметром не менее 3 мм снимают лезвием бритвы или растворителем лакокрасочную пленку. Затем прибор устанавливают в прежнее положение. Толщину лакокрасочной пленки определяютпоотклонению стрелкиотнуля.Измерениеповторяют5–6раз.
Обработка результатов опыта. За результат измерения принимают среднее арифметическое из шести измерений. Полученные данные записывают в журнал в виде таблицы, приведенной в варианте 1 настоящейработы.
Вариант3.Определениетолщиныпокрытиямагнитнымтолщиномером.
Подготовка к испытанию. Пластины из листовой стали 08 кп размером 150х70х1,0 мм очищают наждачной шкуркой и протирают тканью, смоченной ацетоном. Эмаль МЛ-1225 подготавливают, разбавляют до рабочей вязкости, наносят с помощью краскораспылителя КРУ-1и отверждают,как описановварианте 1настоящейработы.
Порядок выполнения работы. Перед измерением толщины покрытия с прибора ИТП-1 (см. рис. 5.2) снимают колпачок 1 и устанавливают прибор на покрытие так, чтобы магнит 2 соприкасался с пленкой. Затем, медленно вращая муфту 10, поднимают ползун 8 со шкалой 11 до момента отрыва магнита 2 от поверхности покрытия. По шкале 11 отсчитывают величину удлинения пружины.
Проводят 5–6 определений в разных точках одного и того же образца.
Рис. 5.4. Номограмма перевода значения шкалы прибора в толщину покрытия в мкм
Обработка результатов опыта.
При помощи номограммы (рис. 5.4) полученные показания шкалы переводят в значения толщины покрытия (мкм). За ререзультат измерения принимают среднее арифметическое из 5–6 определений. Полученные данные записывают в журнал в виде таблицы (см. вариант 1 настоящей работы).
Вариант 4. Определение толщины покрытия с помощью элек- трическогоприбораМТ-20Н.
Сущность метода определения толщины лакокрасочных покрытий с помощью прибора МТ-20Н заключается в регистрации в преобразователе ЭДС, возникающей вследствие изменения магнитного сопротивления в цепи; преобразователь – стальная подложка, на которую нанесено покрытие. За толщину покрытия принимают показания стре-
42
лочного измерителя, фиксирующего расстояние от рабочего торца преобразователядоподложки.
Подготовка к испытанию. Образцы покрытий эмалью готовят, как указано в варианте 1 настоящей работы. Подготовка прибора МТ-20Н к работе производится следующим образом. Заземляют корпус прибора через гнездо заземления, расположенное на левой боковой стенке прибора. Затем подключают (см. рис. 5.3) преобразователь к разъему, расположенному на правой стенке прибора, и устанавливают тумблер включения сетевого питания 7 в нижнее положение, а переключатель 9 – в положение 8 «Контр. питания». Включив вилку в сеть с напряжением 220 В и частотой 50 Гц, устанавливают тумблер включения сетевого питания в положение «Сеть»; при этом загорается сигнальная лампочка и прибор готов к работе. Перед проведением испытаний приборследуетпрогретьвтечение30с.
Порядок выполнения работы. Щуп прибора помещают на ис-
пытуемое лакокрасочное покрытие. Затем устанавливают переключатель 9 в положение, соответствующее предполагаемой максимальной толщине покрытия. Вращением ручки потенциометра 6 (сначала резко, а затем плавно) устанавливают стрелку измерителя на шкале на «О», а вращением ручки потенциометра 5 (сначала резко, а затем плавно) устанавливают стрелку измерителя на значение, соответствующее выбранной толщине покрытия. После проведения этих операций измеряют толщину испытуемого покрытия, значение которой фиксируется стрелкой измерителя на шкале прибора. Проводят три определения толщины покрытия в трех разных местах его поверхности. В журнал записывают значение толщины покрытия, вычисленное среднее арифметическое из трехизмерений.
5.3. Определение прочности лакокрасочных покрытий при изгибе
Метод основан на определении относительного удлинения покрытия при изгибе вокруг металлических стержней разного диаметра или на коническом стержне с непрерывно возрастающим радиусом изгиба.
Материалы, приборы, оборудование:
-Эмаль ПФ-1126 [9, с. 94–96].
-Сиккатив НФ.
-Сольвент.
43
-Бензин.
-КраскораспылительКРУ-1.
-Лупа (4Х).
-Электрический лабораторный сушильныйшкаф.
а) б)

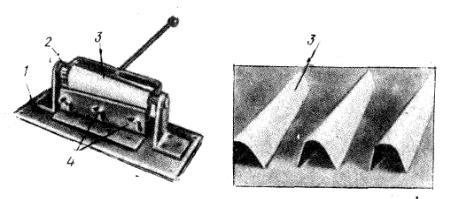

Рис. 5.5. Приспособление для определения прочности пленки при изгибе на конусе: а – общий вид;
б – образец после испытания; 1 – основание; 2 – конус; 3 – покрытие; 4– регулировочные винты
Шкала гибкости ШГ состоит из 12 стальных стержней, девять из которых неподвижно установлены на стальной панели, а три стержня (верхний ряд) являются съемными. Четыре стержня имеют плоскую форму с диаметрами закругления в верхней части 1, 2, 3 и 4 мм; 8 стержней имеют цилиндрическую форму с диаметрами 5, 6, 8, 10, 12, 15, 16 и 20 мм. Стержни диаметрами 1, 2, 3, 4 мм могут быть заменены съемными стержнями диаметрами 25, 30, 35, 40, 45 и 55 мм.
Конический стержень (рис. 5.5) представляет собой усеченный стальной конус 2 высотой 209,2 мм и диаметрами оснований 38 и 3,2 мм, укрепленный на массивной металлической станине 1. Станина жестко крепится на столе. У боковой поверхности стержня находится зажимная пластина с тремя барашковыми винтами 4. На верхней части зажимной пластины имеется шкала от 0 до 203,2 мм с ценой деления 12,7 мм. К оси конуса прикреплена загибочная скоба с ручным рычагоми держателем.
Вариант 1. Определение прочности покрытия при изгибе на шкале гибкости ШГ.
Подготовка к испытанию. Подготовка пластин. Металлические пластины из черной жести размером 100х20х0,3 мм очищают вручную от окалины и ржавчины наждачной шкуркой. После этого обез-
44
