Материал: 5690

Первая группа. К ней относятся весы, широко применяемые в самых различных отраслях разнообразных грузов в целях их учёта в выполнения коммерческих операций. В эту группу включают настольные, платформенные передвижные и станционарные весы. Их изготавливают с коромысловыми и циферблатными указателями. Для автоматической регистрации и суммирования результатов взвешивания применяют печатающие аппараты и устройства для дистанционной передачи показаний.

Вторая группа. Включает технологические весы и дозаторы, специально предназначенные для взвешивания и дозирования продукции, сырья или полуфабрикатов на какой-либо ступени технологического процесса их производства. К ним относятся устройства для взвешивания и дозирования строго определённых грузов (например, сыпучих или жидких продуктов) или различных грузов в однотипных технологических процессах (автоматические конвейерные весы, некоторые типы дозаторов и др.).

Третья группа. К ней относятся лабораторные весы. Они отличаются особыми условиями применения и высокой точностью измерения. Лабораторные весы могут служить только для взвешивания тел (весы общего назначения) или для определения некоторых величин, зависящих от массы (весы специального назначения). Лабораторные весы используют главным образом при технологическом контроле производственных процессов и в научных учреждениях.

Четвёртая группа. К ней относят метрологические весы и устройства, предназначенные для выполнения различных поверочных операций. В отдельных случаях такие весы применяют на производстве, если требуется повышенная точность измерения массы груза (при взвешивании ценных материалов и т.д.).

Пятая группа. Включает весовое оборудование, предназначенное для определения параметров, косвенно связанных с массой тела.

Для условного обозначения типоразмеров весов общего назначения принята буквенно-цифровая индексация. Первая буква в наименовании весов указывает на конструкцию грузоприёмного устройства (Р – рычажные, Т – электронно-тензометрические и др.). Вторая буква обозначает способ установки весов (Н – настольные, П – передвижные, С – станционные). Цифра (число) после буквенных обозначений указывает наибольший предел взвешивания (до 1000 кг – в килограммах, свыше 1000 кг – в тоннах). Буква после обозначения предела взвешивания характеризует вид указательного

51

устройства весов (Г – гирные, Ш – шкальные, Ц – циферблатные). Затем следует цифровое обозначение способа снятия и отсчёта показаний весов (1 – визуальный отсчёт, 2 – документальная регистрация, 3 – отсчёт на месте установки весов, 4 – дистанционный отсчёт). В некоторых случаях после перечисленных характеристик буквами обозначают некоторые особенности весов (например, А – автомобильные, В – вагонные, У – универсальные и др.). Так, обозначение РН – 2 Ц13 указывает, что весы рычажные, настольные, с наибольшим пределом взвешивания 2 кг, циферблатные, с визуальным снятием показаний взвешивания на месте установки весов.

Для лабораторных весов принято следующее буквенное обозначение: ВЛТ – весы лабораторные технические; ВЛА – весы лабораторные аналитические; ВЛО – весы лабораторные образцовые; ВЛР – весы лабораторные равноплечие.

Для обозначения весовых дозаторов также применяют буквенно-цифровую индексацию. Цифры после букв обычно указывают наибольшую дозу. Например, обозначение дозатора ДРК-10 расшифровывают так: Д – дозатор, Р – рычажно-механический, К – картофельный, 10 – доза продукта 10 кг.

5.5. Требования, предъявляемые к весам

Киспользуемым в торговле весам предъявляют метрологические, торговоэксплуатационные и санитарно-гигиенические требования.

Косновным метрологическим требованиям относят:

-чувствительность – свойство весов выходить из состояния равновесия при незначительном изменении массы груза. Весы считаются чувствительными, если эта разница не превышает массу допустимой погрешности;

-точность взвешивания – под точностью взвешивания с физической точки зрения понимается свойство весов давать показания измерения массы с отклонением от истинных значений в пределах допустимых норм погрешности;

-постоянство показаний – свойство весов при многократном взвешивании одного и того же груза давать одинаковые показания независимо от места положения груза.

В торгово-эксплуатационные требования входят:

- прочность весов, т.е. надёжность и долговечность, – способность весов сохранять метрологические требования в течение длительного времени, зависящая от материала, из которого изготовлены весы;

52

-наглядность результатов взвешивания (показаний) зависит от конструкции указательных устройств, позволяющих и продавцу и покупателю хорошо видеть результаты взвешивания;

-быстрота взвешивания – время, необходимое для уравновешивания весов. Чем быстрее весы приходят в состояние равновесия, тем выше скорость взвешивания.

Санитарно-гигиенические требования: предусматривают изготовление весов из материалов нейтральных, не вступающих во взаимодействия с товаром и окружающей средой. Конструкция весов должна быть удобной для их чистки и мытья.

5.6. Весы настольные циферблатные РН 10Ц13У (рис. 34)

Предназначены для взвешивания товаров массой от 100 г до 10 кг. Механизм весов смонтирован на корпусе (12) и закрыт сверху металлическим кожухом с двусторонними стеклянными окнами. Основная часть весов – сдвоенный равноплечий рычаг (коромысло) (13). Кожух закрывает основную часть весов – сдвоенный равноплечий рычаг. На концах рычага есть грузоприёмные призмы, на которые опираются передаточные рычаги (3) с гиревой площадкой (1) и грузовой товарной площадкой (9). Гиревой и грузовой рычаги удерживаются для устойчивости сверху параллельными тягами, струнками (4), прикреплёнными шарнирами к корпусу весов. Грузовой рычаг (6) площадки соединён тягой (8) с квадрантом (2), на котором укреплены две стрелки (7). Квадрант представляет собой неравноплечий рычаг, свободно вращающийся в пределах прямого угла. Когда на грузовую площадку (9) кладут товар, то через рычаг (6) и тягу (8) усилие передаётся квадранту (2) и он поворачивается до тех пор, пока не наступит равновесие. Остановившиеся стрелки (7) показывают на шкале циферблата (5) массу товара. При снятии груза квадрант возвращается в прежнее положение и стрелки устанавливаются на нулевое деление. Под гиревой площадкой расположена тарировочная камера (17), в которой имеется балласт (металлические мелкие предметы), служащие для приведения ненагруженных весов в равновесие, т.е. для установки стрелок на нулевое деление. Под грузовой площадкой находится масляный успокоитель (11), используемый для регулирования колебаний стрелки. Для установки весов в горизонтальное положение служат винтовые ножки (16) с контргайками. Для проверки горизонтального положения весов предназначен уровень (15). Уровень, расположенный на станине, – это спиртовая капсула с пузырьком воздуха. На циферблате весов нанесена шкала (5) с делениями, указаны минимальный и максимальный предел, цена деления, тип весов, наименование

53

завода-изготовителя, товарный знак, заводской номер, номер стандарта и год выпуска. На кожухе устанавливают пломбу с поверительным клеймом, которую сверху закрывают металлическим (алюминиевым) колпачком.

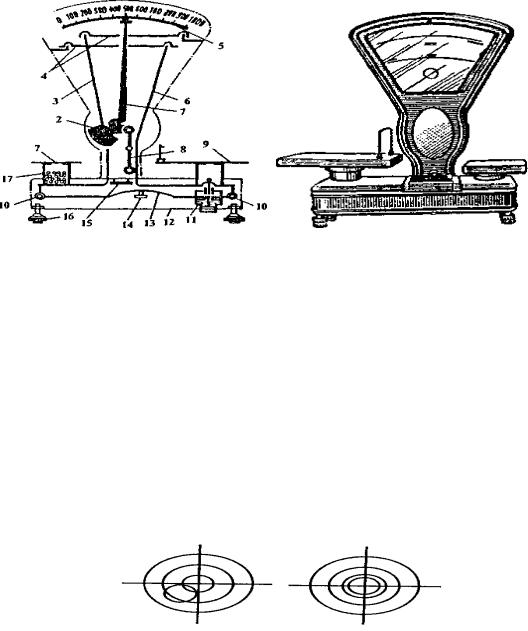

Рис. 34. Настольные циферблатные весы

1 – гиревые площадки; 2 – квадрант; 3 – гиревой рычаг; 4 – струнки; 5 – шкала циферблата; 6 – грузовой рычаг; 7 – стрелки; 8 – тяга; 9 – грузовая площадка; 10 – грузоприёмная призма коромысла; 11 – масляный успокоитель; 12 – корпус; 13 – коромысло; 14 – опорная призма; 15 – уровень; 16 – винтовая ножка;

17 – тарировочная камера.

5.6.1. УСТАНОВКА ВЕСОВ ПО УРОВНЮ (рис. 35)

Весы настольные располагают на непрогибающейся поверхности (на 15 – 20 см от края). Горизонтальное положение весов регулируют по уровню с помощью винтовых ножек. Весы установлены горизонтально, если пузырёк воздуха находится в середине контрольного кольца, начерченного на стекле уровня.

Рис. 35. Положение воздушного пузырька

Для этого контргайки опускают вниз, а ножки подвинчивают к корпусу до отказа. Убедившись, что весы упираются на все четыре ножки, смотрят на пузырёк воздуха уровня. Если он отклоняется от центра, то пару винтовых ножек, расположенных на противоположной от воздушного пузырька стороне, начинают выворачивать, добиваясь его смещения к центру окружности. Винтовые ножки следует

54

выворачивать только попарно. После установки пузырька воздуха в центре окружности ножки закрепляют контргайками. У правильно установленных ненагруженных весов стрелки должны находиться на нулевом делении циферблата. При отклонении стрелки от нулевого деления её устанавливают, регулируя балласт в тарировочной камере. Если стрелка расположена на белом поле, то из тарировочной камеры убирают часть балласта, если стрелка расположена на шкале с делениями, то в тарировочную камеру добавляют балласт. Тарировать весы разрешается только в присутствии администратора. Запрещается подгонять стрелку при помощи гирь, так как в этом случае они будут давать неправильные показания. Установив весы, проверяют колебания стрелки. Стрелка должна делать не более 3 – 4 колебаний в одну и другую стороны. Регулируют колебания масляным успокоителем, который находится под грузовой площадкой.

5.6.2. Правила взвешивания на весах

При взвешивании необходимо соблюдать ряд правил. Перед взвешиванием проверяют правильность установки весов по уровню. Стрелки должны находиться на нулевом делении, делать три колебания и быстро возвращаться в состояние равновесия. Товар в пределах шкалы взвешивают без гирь. Если масса товара превышает значение шкалы циферблата, то пользуются гирями, которые кладут на гиревую площадку. Массу товара вычисляют, складывая массу гирь с показаниями шкалы циферблата. При взвешивании на весах необходимо пользоваться меньшим числом гирь. Взвешивать товар следует чистой массой, т.е. при взвешивании в упаковочном материале (пакет или бумага) на гиревую площадку нужно положить такой же пакет или бумагу. При отпуске товаров в тару покупателя (сметана, растительное масло и т.п.) сначала взвешивают тару, называют её массу, затем взвешивают товар вместе с тарой (вес брутто). Чтобы узнать вес нетто, необходимо из веса брутто вычесть вес тары. Товар и гири необходимо класть на весы осторожно, без резких ударов и толчков. Запрещается резать и упаковывать товар на площадке весов, использовать условные гири на весах Рн-10Ц13У. При взвешивании товара с помощью гирь их необходимо убирать с гиревой площадки.

5.7. Весы настольные циферблатные РН-3Ц13У (одноплощадные, с круглым циферблатом (рис. 36))

На весах РН-3Ц13У разрешается взвешивать от 20 г до 3 кг. Фиксация значения массы взвешиваемого груза осуществляется при помощи стрелки на круглой шкале циферблата.

55
