Элементы нормальной ЭКГ

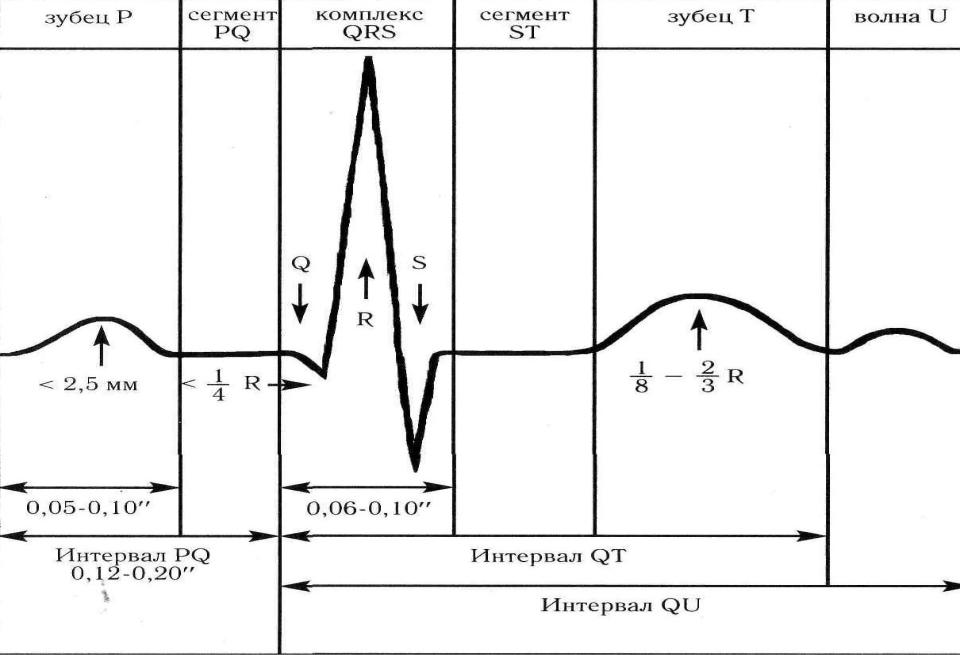

Зубец Р отражает процесс деполяризации предсердий. Все положительные зубцы Р имеют форму

полуовала с гладкими контурами. Амплитуда «P» - 0,5- 2,5мм

Продолжительность «Р» –

0,06-0,10 сек. РII>PI>PIII.

В отведениях I, II, III, avL,avF, V2-V6 «Р» чаще «+». В отведении avR всегда «-». В отведении V1 чаще «±», реже

низкий «+» или «-».

Интервал Р-Q (Р-R) от начала Р до

начала Q (R), у здоровых взрослых людей колеблется от 0,12 до 0.20 сек.

«Р» Отражает время распространения возбуждения по предсердиям и АВсоединению.

Комплекс QRS, отражает процесс распространения возбуждения по желудочкам состоит из трех зубцов: Q, R, S. Продолжительность комплекса в норме колеблется в пределах 0,06-0,10 сек. В норме амплитуда QRS должна превышать 5мм хотя бы в одном из стандартных отведений и 8мм – по крайней мере в одном из грудных отведений

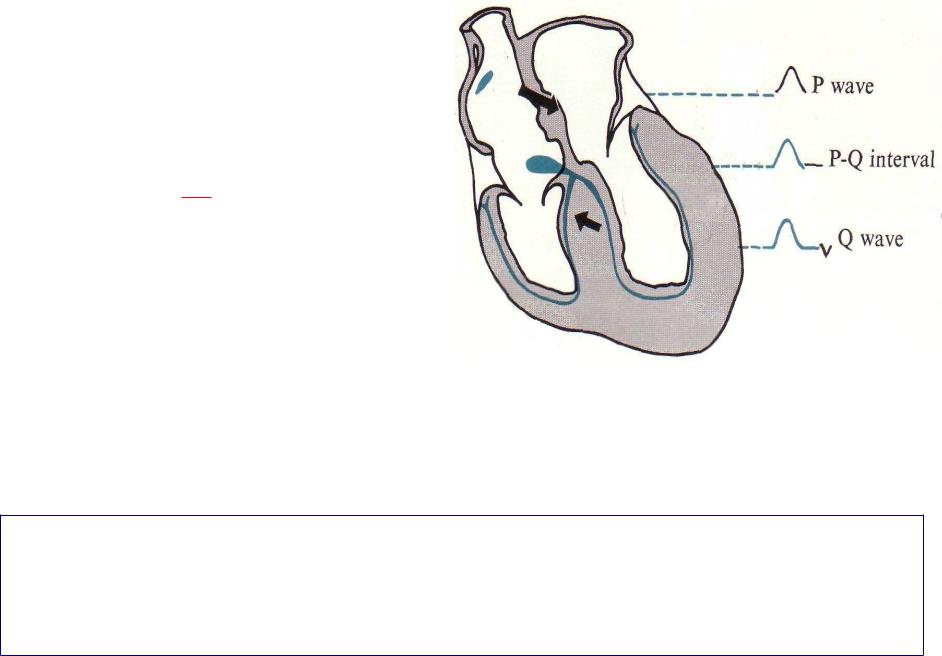

Зубец Q - отражает ЭДС межжелу-дочковой перегородки (МЖП) и частично верхушек обоих желудочков.

Продолжительность - не более 0,03 сек.

Глубина – не более ¼ высоты зубца R в том же отведении (до 3-5мм).

В отведениях V1, V2 в норме зубец Q не регистрируется, в V3 появляется не глубокий q, глубина его увеличивается к отведению V6. В стандартных и усиленных отведениях

зубец q может отсутствовать.

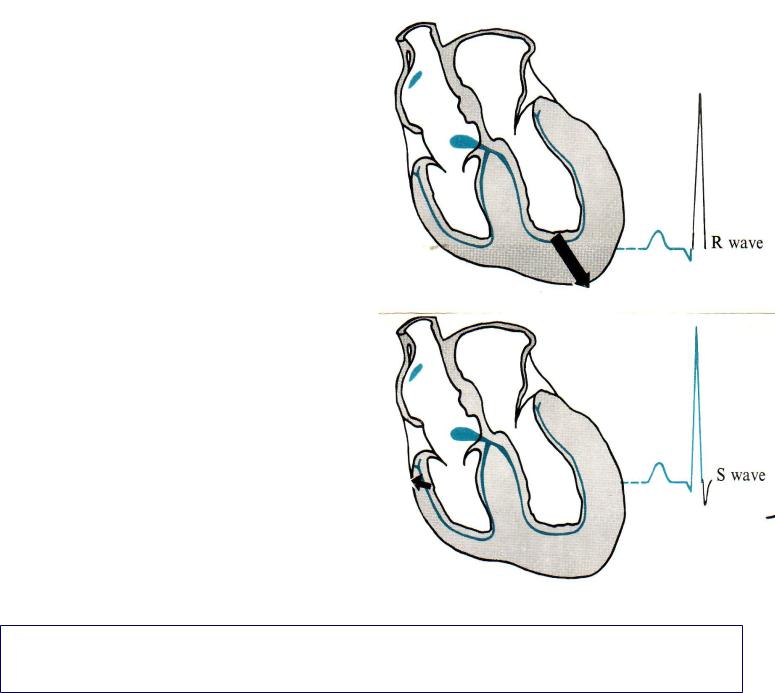

Зубец R - отражает ЭДС верхушки, передней, боковой и задней стенок левого и правого желудочков. В стандартных отведениях наиболее высокий зубец RII, а в

грудныхRV4 или RV5.

Зубец S - отражает ЭДС основания желудочков и обычно имеется не во всех отведениях от конечностей.

Нередко зубца S нет в отведении V6.

Самый глубокий зубец S в V1-V2 (где зубец r минимален).

Все зубцы комплекса QRS являются проекцией единой петли QRS, отображающей динамику сердечного вектора на различно расположенные оси 12 отведений. Поэтому отмечается закономерное увеличение и уменьшение зубцов Q, R, и S в последовательно расположенных отведениях. Особенно четко это видно в грудных отведениях.

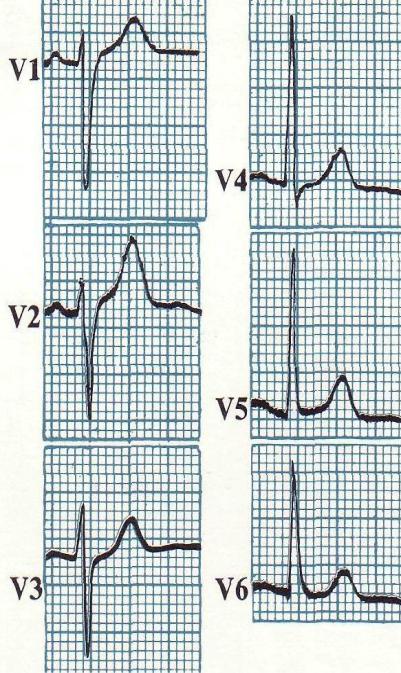

В отведении V1 зубец r мал или совсем отсутствует. В отведениях V2 и V3 зубец

R имеется всегда. Он выше чем rV1,а RV3>RV2; RV4>RV3. Это закономерное

для грудных отведений увеличение зубца R справа налево от V1 к V4 - характерная чертой нормальной ЭКГ.

RV5 меньше или равен RV4, а RV6 ниже чем RV5.

Зубец RV4 всегда выше, чем RV6. Зубец SV1>SV2>SV3>SV4>SV5>SV6.

Последние два зубца в норме малы, SV6 часто отсутствует.

«Переходная зона» - плоскость, пересекающая грудную клетку и перпендикулярная пространственному направлению среднего вектора сердца. В грудных отведениях, расположенных в этой плоскости регистрируется комплекс QRS, типа RS, причем амплитуда R=S. Т.о. для определения «переходной зоны» находят в грудных отведениях комплекс RS с равенством составляющих его зубцов. В норме переходная зона находится между отведениями V2 и V4, т.е. если в отведении V3, то RV3=SV3, если

в V2, то RV2=SV2.

Время «внутреннего отклонения» - интервал времени от начала комплекса QRS до вершины зубца R в отведении с поверхности эпикарда соответствует времени прохождения возбуждения от эндокарда до эпикарда в участке стенки желудочка под данным электродом. В норме данный интервал комплекса QRS в отведении V1 не превышает 0,03 сек, в

отведении V6 – 0,045 сек.

Сегмент RS-T отражает период начала угасания возбуждения желудочков – «раннюю реполяризацию». В стандартных, однополюсных усиленных от конечностей и левых грудных отведениях сегмент RS-Т располагается обычно на уровне изоэлектрической линии. Однако допускается подъем данного сегмента вверх от изолинии не более чем на 1мм и смещение вниз не более 0,5мм при положительном зубце Т.
