Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

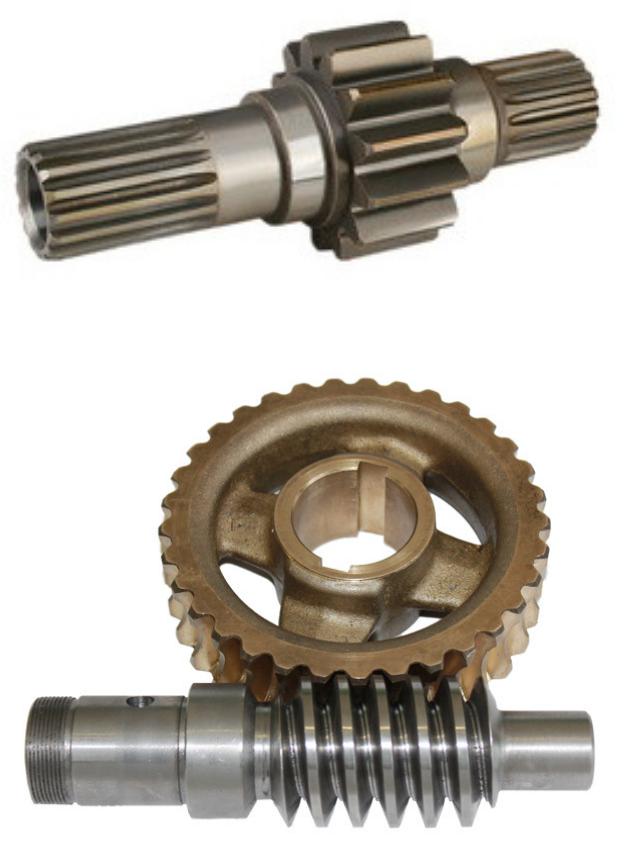

Рис. 68. Вал-шестерня со шлицами [69]

Рис. 69. Вал-червяк цилиндрический с зубчатым колесом [70]

45

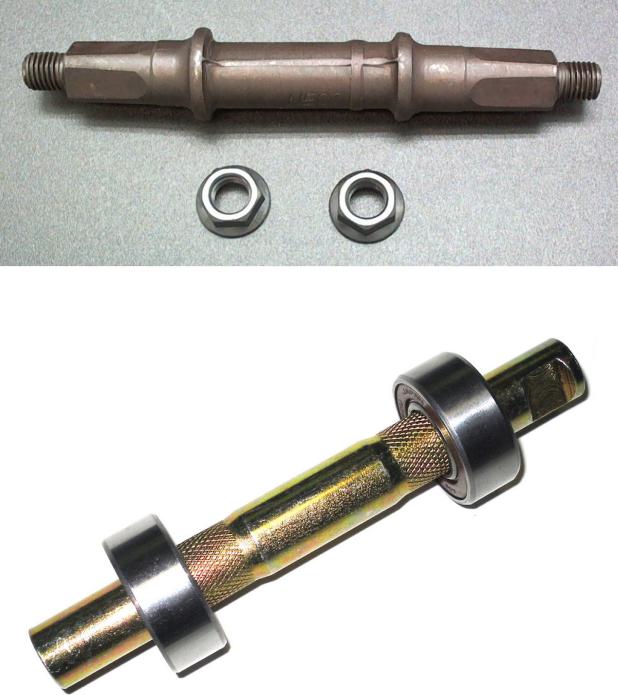

Рис. 70. Ось велосипедная [71]

Рис. 71. Ось на двух опорах [72]

4.2.Опоры

Вмеханизмах, передающих крутящий момент, в качестве опор используются подшипники.

Подшипник – устройство, служащее опорой вала или оси (если ось является вращающейся), обеспечивающее их вращение и воспринимающее различные виды нагрузок.

Вмеханизмах используются подшипники скольжения и качения. Конструктивные элементы подшипников скольжения и качения показаны на рис. 72.

46

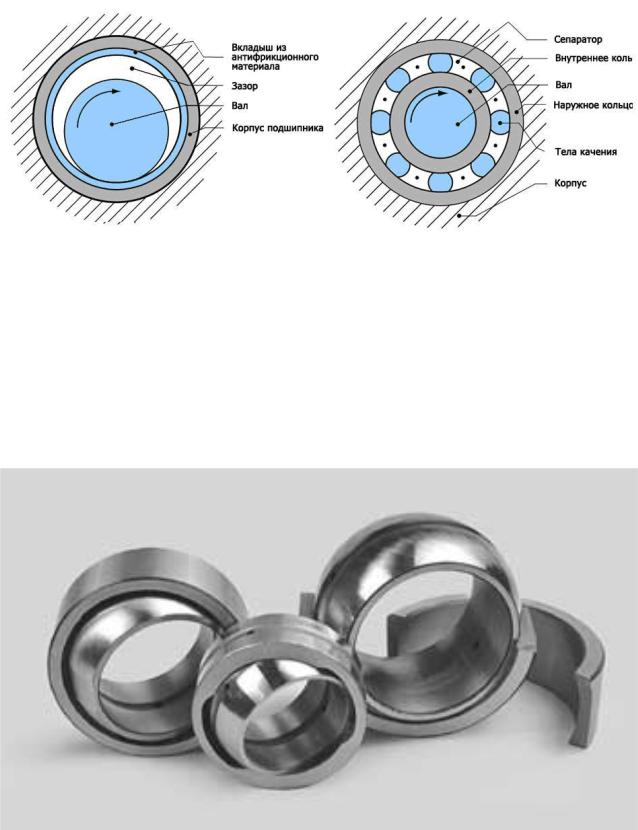

Рис. 72. Конструктивные элементы подшипников [73]:

а– подшипников скольжения;

б– подшипников качения

4.2.1. Подшипники скольжения

На рис. 73 показаны конструктивные особенности подшипников скольжения, на рис. 74 – разновидности подшипников скольжения.

Рис. 73. Подшипники скольжения с вкладышем [74]

47

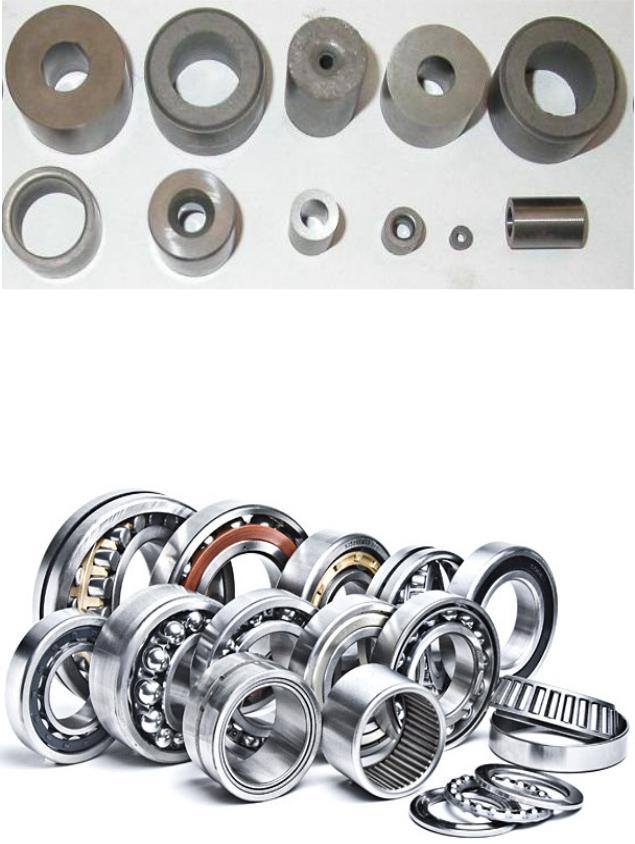

Рис. 74. Разновидности подшипников скольжения [75]

4.2.2. Подшипники качения

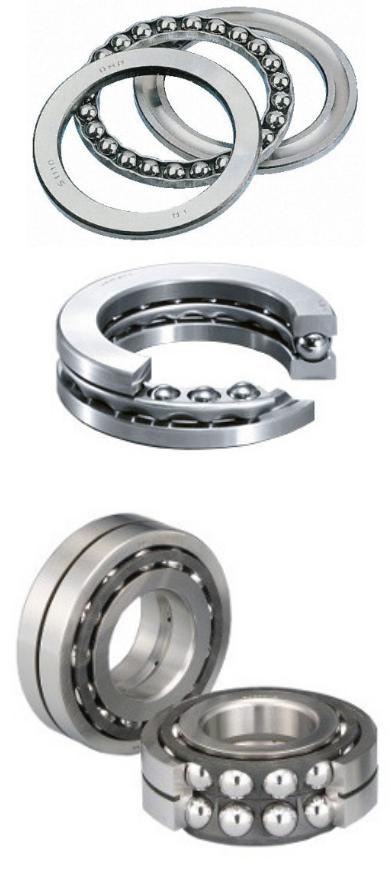

На рис. 75 - 79 показаны разновидности подшипников качения.

Рис. 75. Разновидности подшипников качения [76]

48
