Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

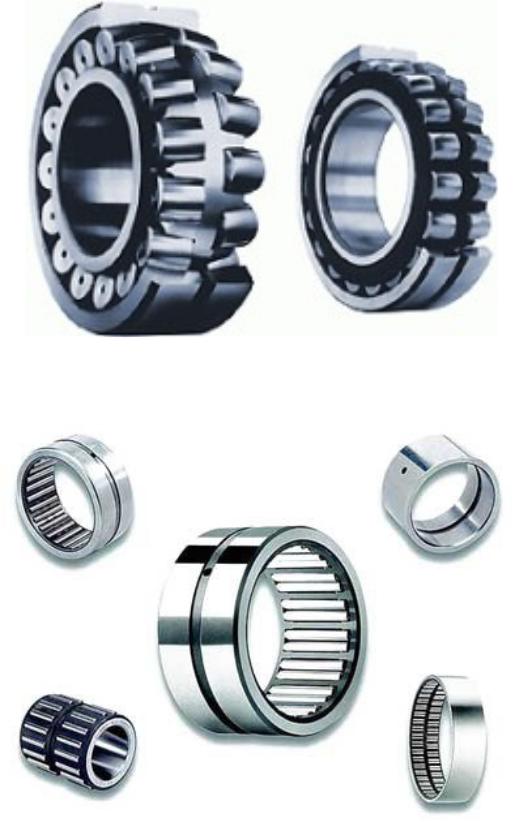

Рис. 78. Роликоподшипник радиальный двухрядный с бочкообразными роликами [80]
Рис. 79. Роликоподшипники игольчатые [81]
50

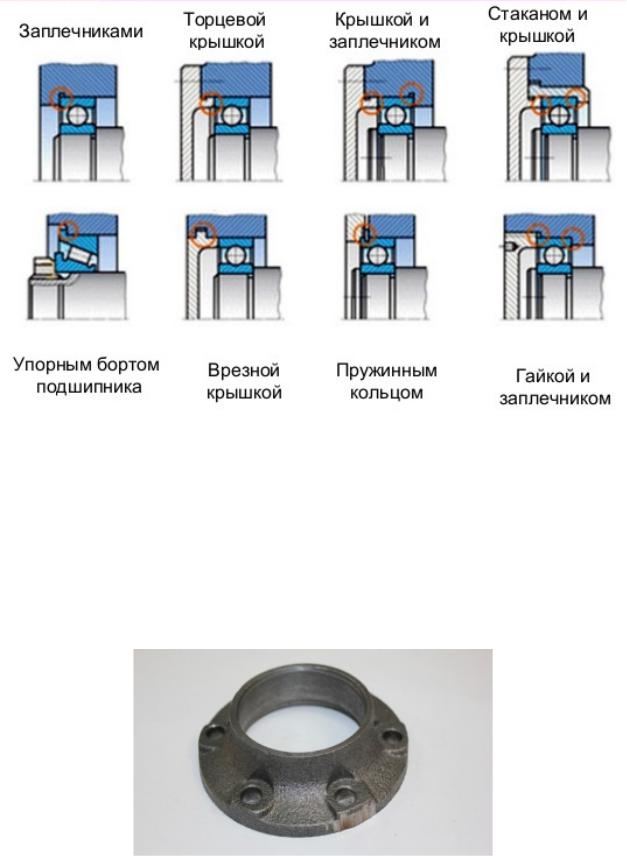

На рис. 80 представлены варианты крепления наружных колец подшипников качения.
Рис. 80. Крепление наружных колец подшипников качения
вкорпусе механизмов [82]
5.ДЕТАЛИ, УЗЛЫ И МЕХАНИЗМЫ 5.1. Крышки подшипников
На рис. 81, 82 представлены разновидности крышек подшипников, на рис. 83 приведен вариант установки подшипника с зазором, с фиксацией при помощи крышки
Рис. 81. Крышка подшипника литая накладная [83]
51

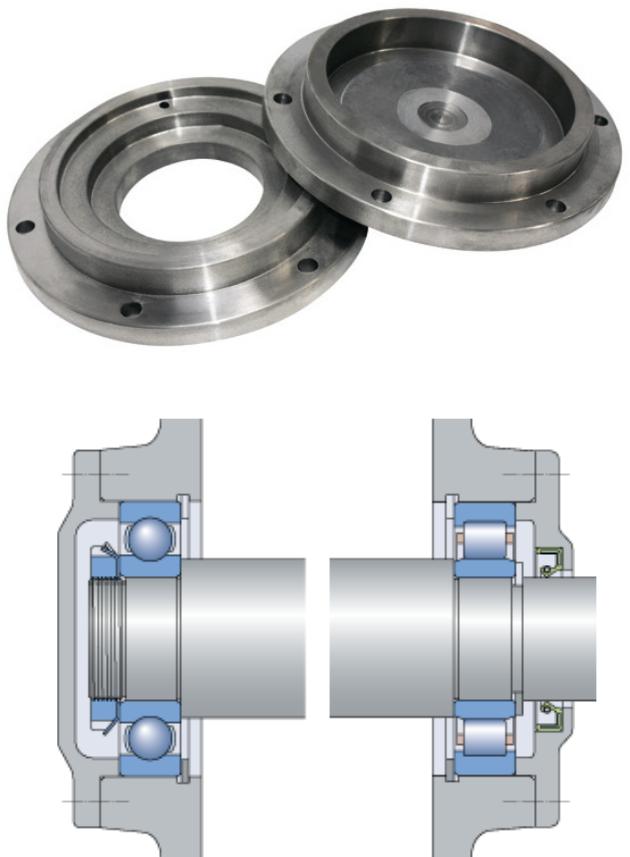

Рис. 82. Сквозная и глухая точеные крышки подшипников [84]
Рис. 83. Пример установки подшипников с фиксацией при помощи крышки [85]
52
5.2. Фланцы
Фланец – деталь, используемая для соединения отдельных элементов конструкции воедино за счёт болтов и шпилек. Фланцы бывают плоскими, объёмными, круглой, квадратной и иной формы. На рис. 84 – 87 приведены разновидности фланцев, изготовленных в виде плоской детали. На рис. 88 приведён фланец с комплектом крепёжных изделий.

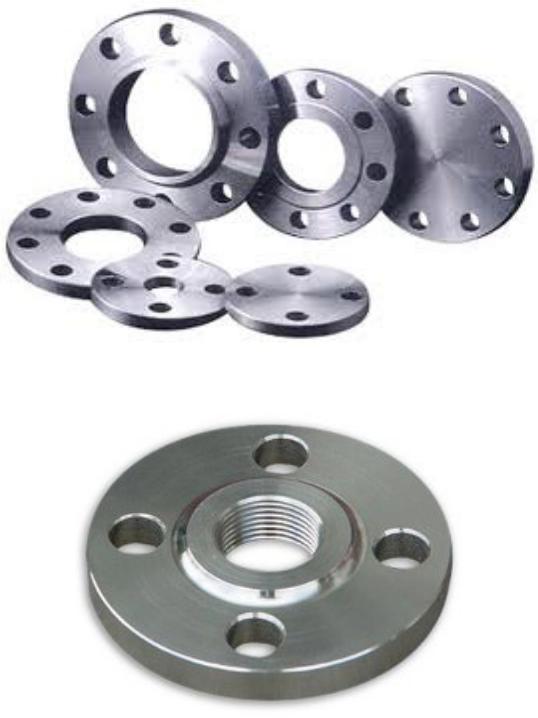

Рис. 84. Фланцы сквозные и глухие [86]
Рис. 85. Фланец резьбовой под четыре крепления [87]
53

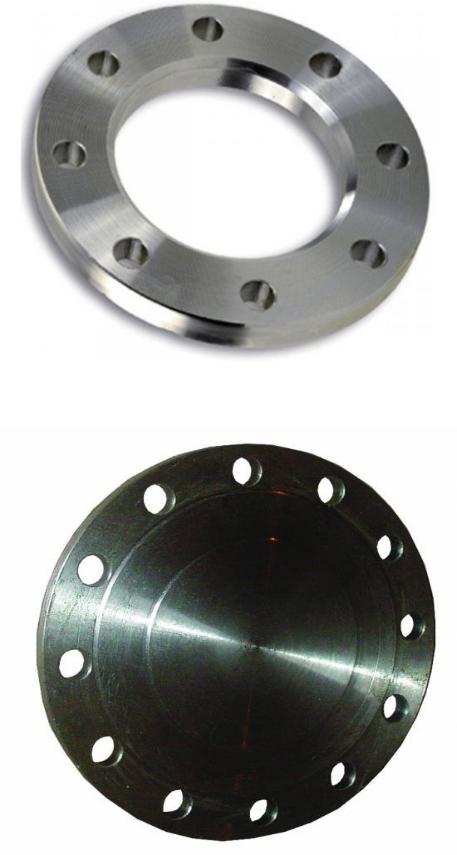

Рис. 86. Плоский прижимной фланец под восемь креплений [88]
Рис. 87. Фланец-заглушка [89]
54
