3. КОНСТРУКТИВНЫЕ И ТЕХНОЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ ДЕТАЛЕЙ

Конструктивные элементы деталей – это изменение геометрической формы детали на отдельном её участке для придания ей дополнительных свойств, определяемых её назначением.

Виды и наименован ие конструктивно-технологических элементов деталей представлены на рис. 63 – 66.

а

б

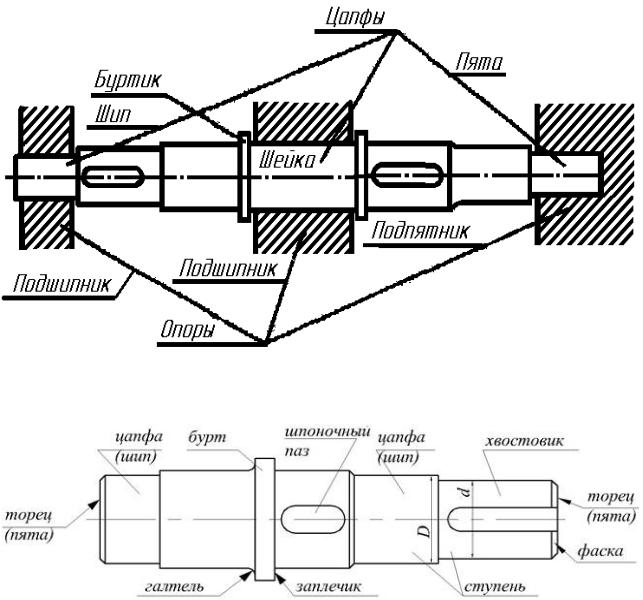

Рис. 63. Чертежи конструктивных элементов валов [65, 66]: а – схема ус тановки вала; б – рабочий чертёж вала

40

а

б

в

Рис. 64. Конструктивные элементы деталей [67]:

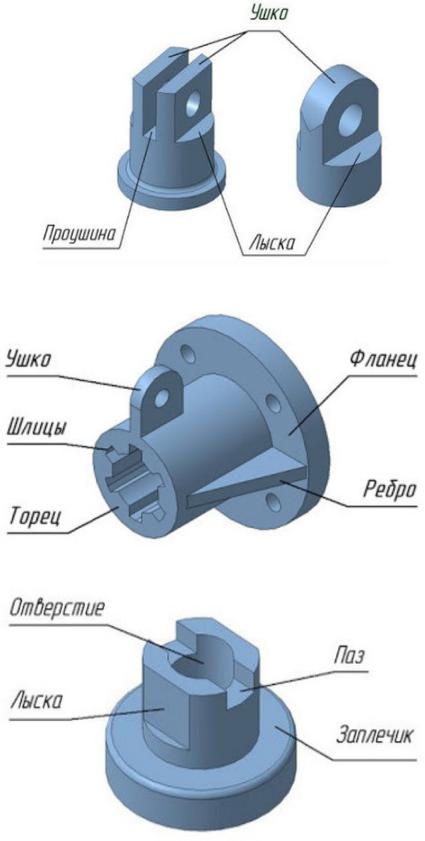

а – крепёжные элементы; б – торцевая крышка; в – крышка корпуса

41

а

б

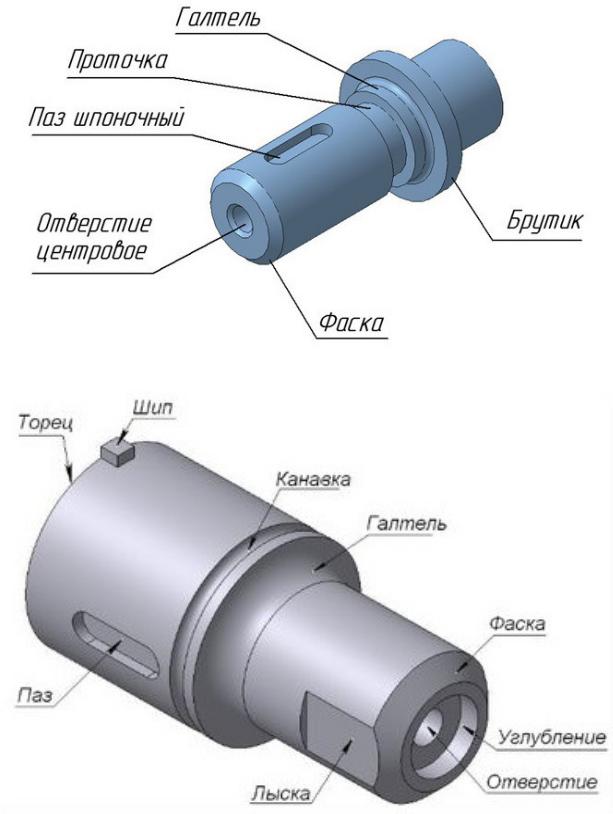

Рис. 65. Конструктивные элементы валов [67]: а - вал; б – точёная деталь

42

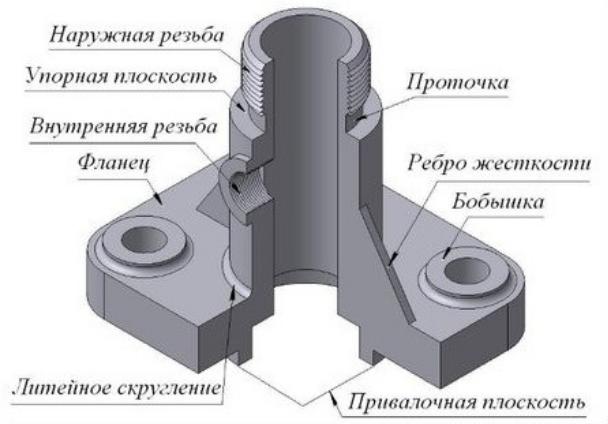

Рис. 66. Конструктивные элементы корпусной детали [67]

4.ВАЛЫ. ОСИ. ОПОРЫ

4.1.Валы и оси

Вал – деталь механизма или машины, используемая для поддержания деталей вращения и передачи крутящего момента (рис. 67 - 69).

Ось - деталь механизма или машины, используемая для поддержания деталей вращения, но не передающая крутящий момент (рис. 70 - 71).

По форме геометрической оси валы и оси классифицируются на прямые и непрямые. Непрямые валы и оси относятся к специальным деталям, например: коленчатый вал, эксцентриковый вал.

Прямые валы и оси могут быть изготовлены гладкими или ступенчатыми, что способствует равномерному распределению напряженности.

Валы и оси могут изготавливаться полыми. На внешнем контуре валов могут выполняться шпоночные пазы или нарезаться шлицы, для фиксации на них элементов передающих крутящий момент.

43

а

б

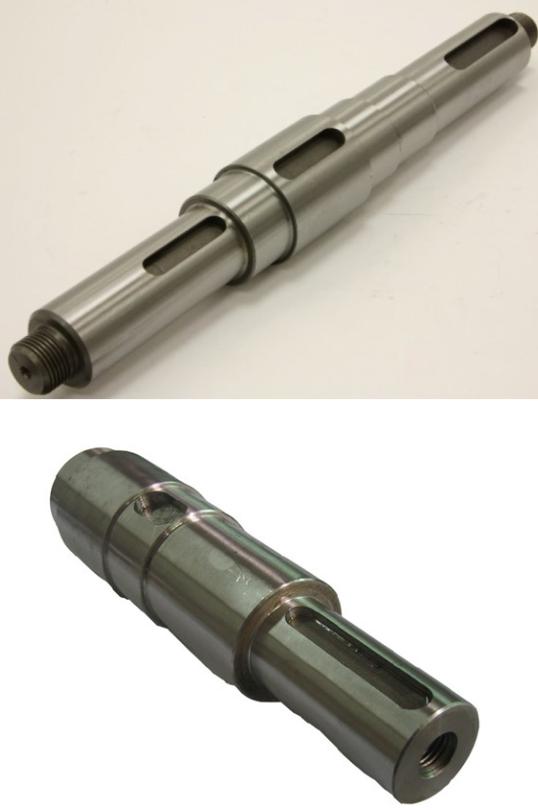

Рис. 67. Валы со шпоночными пазами [68, 69]:

а– вал, имеющий поверхность с внешней резьбой;

б– вал, имеющий поверхность с внутренней резьбой
