На рис. 53 - 55 показаны варианты ремённой передачи.

Рис. 53. Плоскоременная передача [55]

Рис. 54. Зубчатая ременная передача [56]

35

Рис. 55. Клиноременная передача [57]

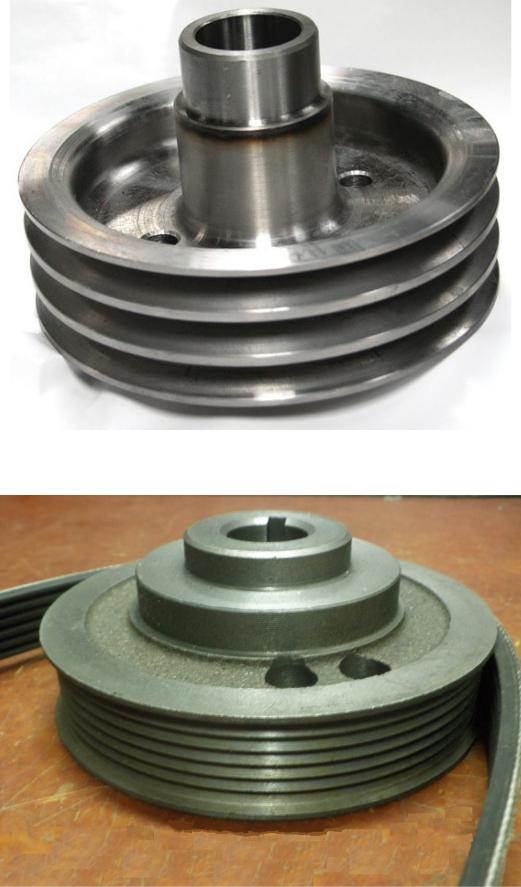

На рис. 56 представлены поперечные сечения ремней ремённых передач, на рис. 57, 58 - виды ремней, на рис. 59 - 61 – шкивы некоторых ремённых передач.

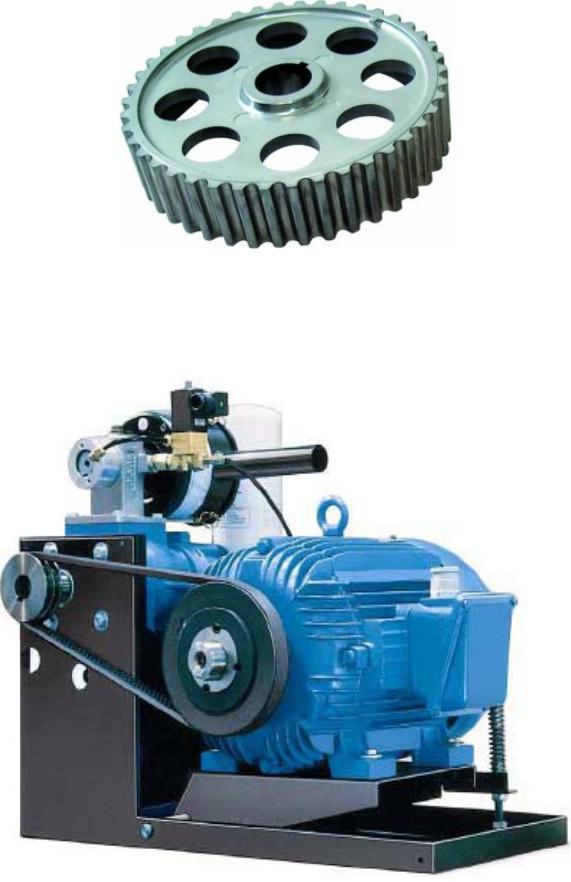

Рис. 56. Ремни ременных передач в поперечном сечении [58]

36

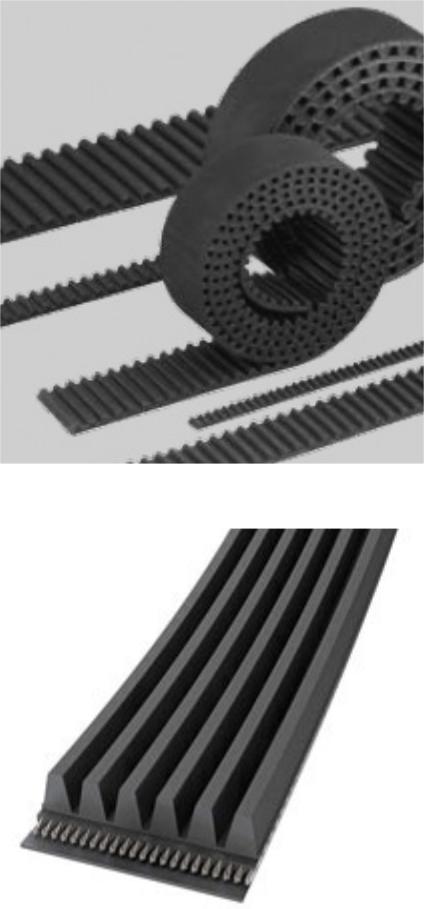

Рис. 57. Зубчатые ремни [59]

Рис. 58. Поликлиновой ремень [60]

37

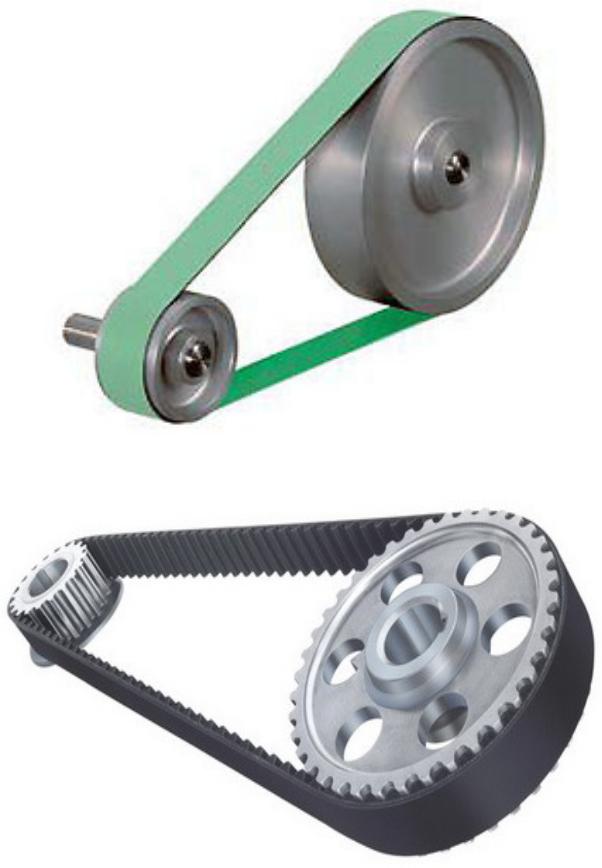

Рис. 61. Шкив зубчатой передачи [63]

На рис. 62 показан привод станка, составной частью которого является клиноремённая передача.

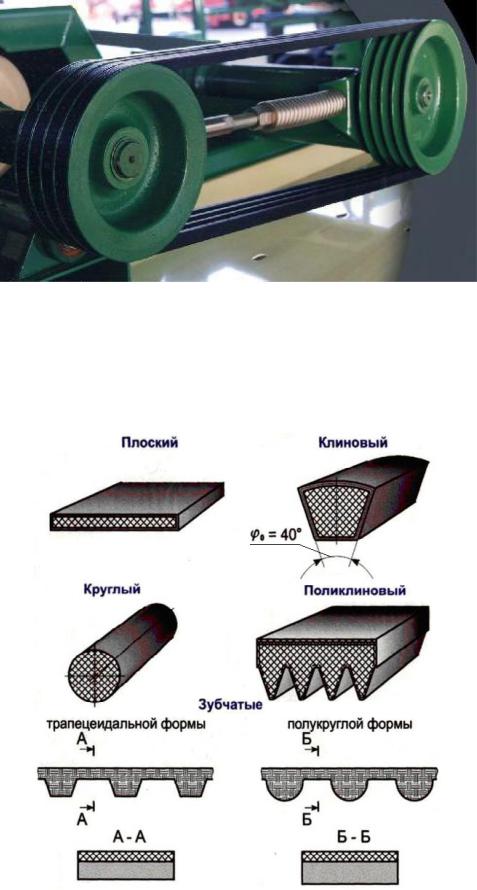

Рис. 62. Клиноременная передача в приводе станка [64]
