Материал: Инженерная графика. основные сведения о типовых изделиях и конструкциях. Терновская О.В., Ивлев А.Н

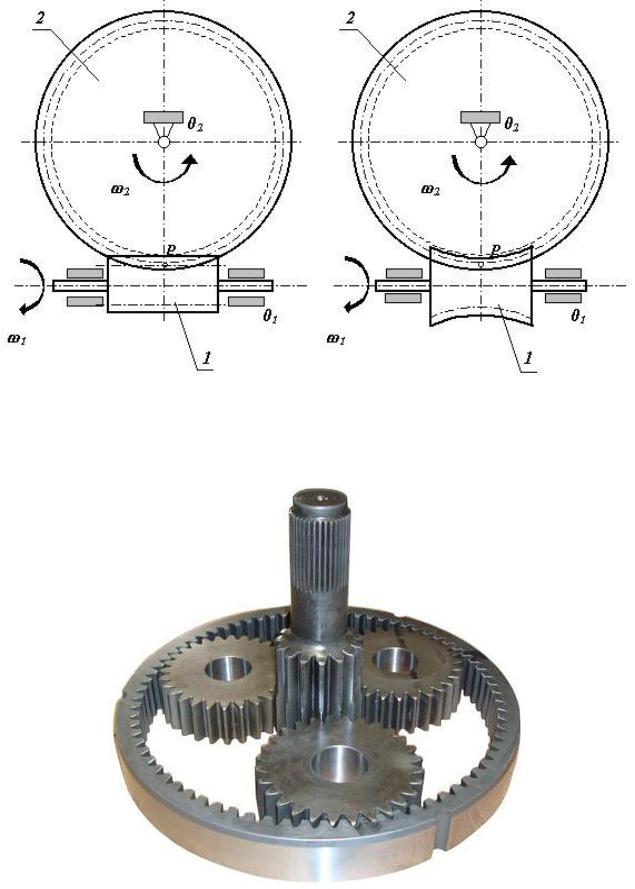

а– цилиндрическая червячная передача;

б– глобоидная червячная передача [46]

Рис. 44. Прямозубая планетарная передача [47]

30

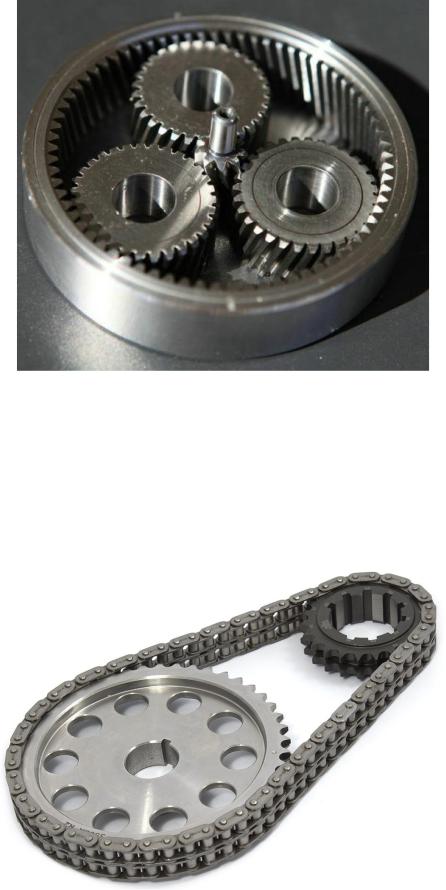

Рис. 45. Косозубая планетарная передача [48]

2.2. Цепные передачи

Цепная передача – механическая передача, состоящая из ведущей, ведомой звёздочек и бесконечной цепи. Передача энергии осуществляется за счёт сил зацепления. Цепные передачи представлены на рис. 46, 47.

Рис. 46. Цепная многорядная передача [49]

31

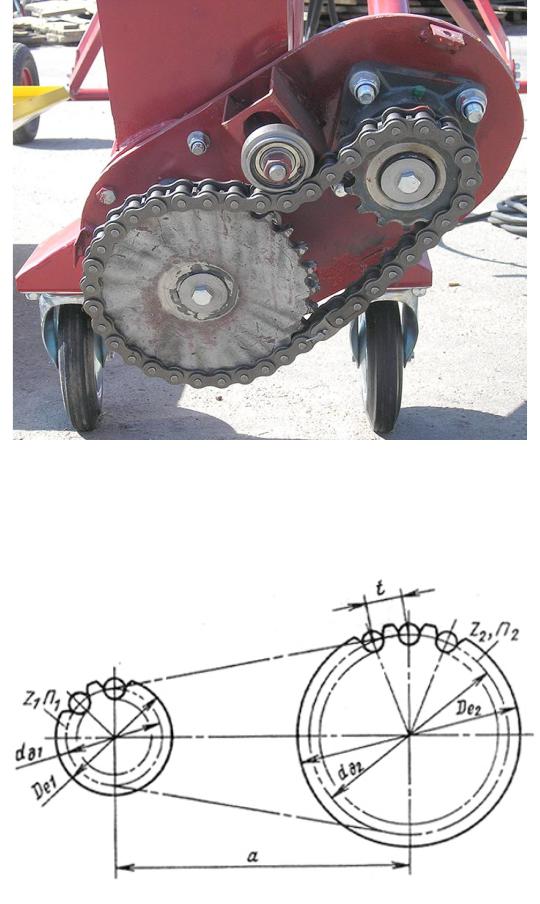

Рис. 47. Втулочно-роликовая однорядная цепная передача [50]

На рис. 48 показана расчётная схема цепной передачи.

Рис. 48. Расчётная схема цепной передачи [51]

32

На рис. 49, 50 представлены разнообразные составные части цепных передач.

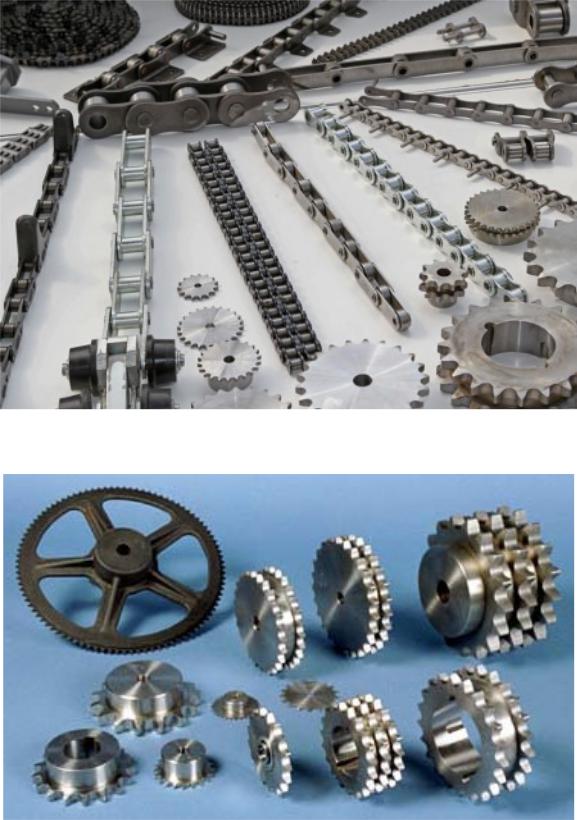

Рис. 49. Цепи и звездочки для цепных передач [52]

Рис. 50. Виды звездочек для цепных передач [53]

33

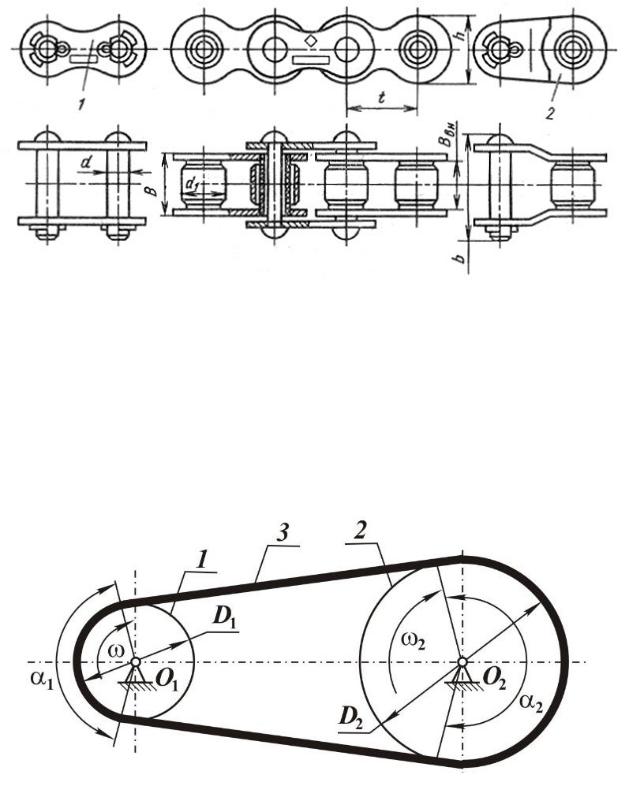

На рис. 51 показан чертёж роликовой однорядной цепи и варианты конструкций её звеньев.

Рис. 51. Чертёж роликовой однорядной цепи: 1 – соединительное звено; 2 – переходное звено

2.3. Ремённые передачи

Ремённая передача – механическая передача, состоящая из ведущего, ведомого шкивов и бесконечного ремня. Передача энергии осуществляется за счёт сил трения или зацепления в случае использования зубчатого ремня. Схема ремённой передачи представлена на рис. 52.

Рис 52. Схема ременной передачи [54]: 1, 2 – шкивы; 3 – ремень

34
