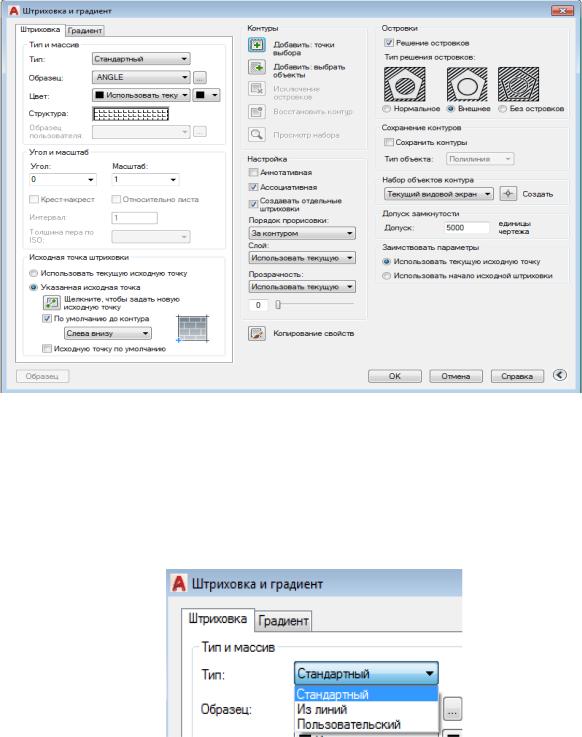

Рис. 82. Диалоговое окно Штриховка и градиент

I. Тип и Массив включает разные варианты штриховок (рис. 83): из стандартных образцов штриховки, предложенных AutoCAD 2018; из линий и пользовательских штриховок, которые может создать пользователь и сохранить затем в файле с расширением pat.

Рис. 83. Раскрытие списка стандартных образцов штриховок

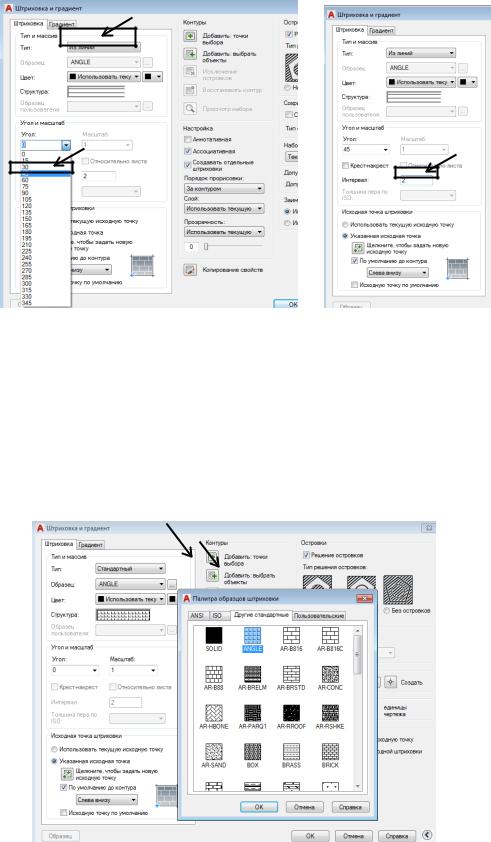

При выборе варианта Из линий необходимо указать угол наклона линий штриховки и интервал между ними (рис. 84).

55

Рис. 84. Пример задания параметров штриховки Из линий

2. Образец. При выборе этого параметра открывается список стандартных образцов штриховки. Поскольку ниспадающий список выбора образца штриховки не удобен, рекомендуется воспользоваться кнопкой с троеточием, расположенной рядом. При этом откроется диалоговое окно Палитра образцов штриховки, где при помощи курсора манипулятора мышь при нажатии его левой клавиши можно выбрать нужный образец из палитры (рис. 85).

Рис. 85. Палитра образцов штриховок

56

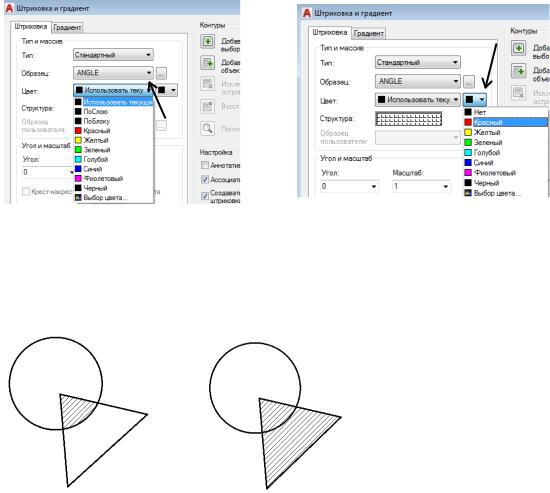

3. Цвет. Этот параметр обеспечивает задание цвета линий штриховки и цвет фона под ней. Выбирается из раскрывающихся списков (рис. 86 а, б).

Рис. 86. Пример задания цвета (а) и фона штриховки (б)

Групповой бокс Контуры включает следующие команды.

1. Добавить точки выбора – выбирается контур, непосредственно

Групповой бокс Настройка включает следующие команды.

1.Аннотативная – позволяет выполнять автоматическое масштабирование аннотаций (т.е. текста, штриховки, размеров) в соответствии с форматом листа при выводе на печать или в рабочее окно.

2.Ассоциативная – позволяет изменять штриховку вместе с изменением

контура объекта.

3.Отдельные штриховки – объединяет штриховку нескольких областей в единый объект, при удалении штриховки из одной области она удалится изо всех областей. Чтобы штриховка относилась только к каждой конкретной области необходимо в этом пункте поставить «флажок».

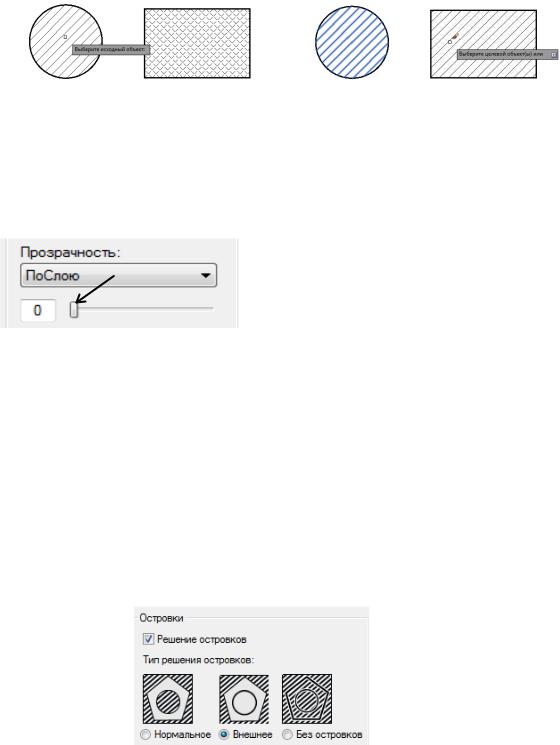

4.Копирование свойств – позволяет копировать свойства штриховки, наложенной на один объект (рис. 88, а) и присваивать их

57

штриховке на другом объекте (рис. 88, б).

Рис. 88. Пример копирования свойств штриховки

4. Прозрачность – этот параметр позволяет перемещать курсором указателя мыши при нажатой левой клавише ползунок, устанавливающий процент прозрачности штриховки на чертеже (рис. 89).

Изменяется от 0 до 90 %. Чем больший

процент прозрачности установлен, тем менее видимы будут линии штриховки на чертеже.

Рис. 89. Ползунок изменения

параметра прозрачность

Групповой бокс Островки обеспечивает: выбор определенного режима вычерчивания. При установке флака в пункте Решение островков становятся доступными три режима (рис. 90).

1.Без островков – островки не учитываются, полностью штрихуется вся область (сквозная штриховка).

2.Внешнее – учитывается выбранная область, островки не учитываются.

3.Нормальное – в этом случае штрихуется вся выбранная область, а

также внутренние островки.

Рис. 90. Пример выбора режима штриховки в групповом боксе

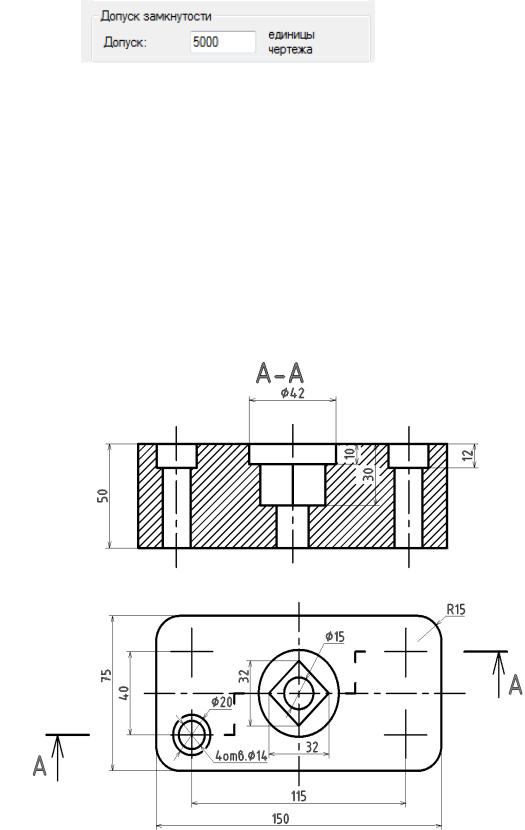

Допуск замкнутости: позволяет заштриховывать незамкнутые объекты. Максимальный допуск 5000 единиц чертежа (рис. 91).

58

Рис. 91. Пример установки допуска замкнутости

При нанесении штриховки следует иметь в виду, что программа AutoCAD воспринимает штриховку, как самостоятельный объект: ее можно переносить отдельно от объекта и устанавливать на свободном поле чертежа, выполнять обрезку и другие команды редактирования.

ЗАДАНИЕ 4.

Выполнить, в соответствии с индивидуальным вариантом (рис. 93-97) в слоях на листе формата А4 в масштабе ступенчатый1:1 разрез детали. Образец выполнения задания представлен на рис. 92. На чертеже должны быть рамка, основная надпись и проставлены необходимые размеры.
