2)в появившемся диалоговом окне «Параметры» выбрать строку Па раметры листа, а затем строку Формат (рис. 1.13);

3)щелкнуть левой кнопкой мыши по строке Формат; появится диалоговое окно, в котором необходимо указать требуемый формат листа. За кончив выбор формата

иего ориентацию на рабочем поле, необходимо щелкнуть на кнопке ОК.

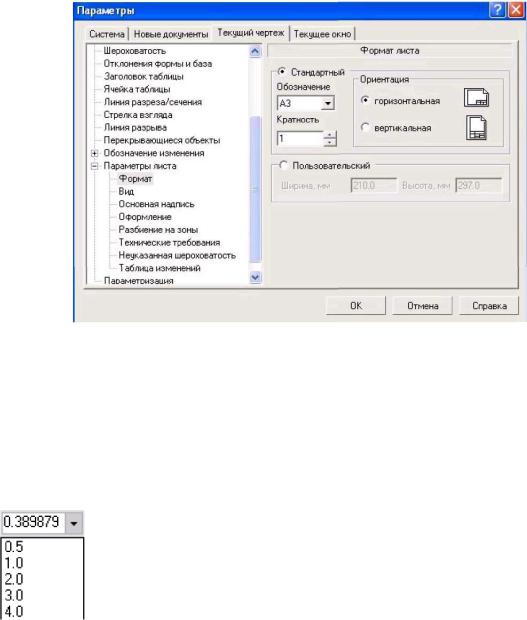

Рис. 1.13. - Диалоговое окно Параметры

1.4.4 Масштабирование изображения

На рабочем поле начало отсчета координат ведется от левого нижнего углачертежа. На панели Вид указан масштаб изображения

чертежа кнопкой - Текущий масштаб. Для изменения масштаба изображения нужно указателем включить кнопку расширения и выбрать необходимый масштаб (рис. 1.14).

Рис. 1.14. - Команда, Текущий масштаб, и ее расширение

При необходимости увеличения или уменьшения формата чертежа при работе с изображениями прокрутить колесо мыши. Если формат чертежа неудачно расположен на рабочем поле экрана, можно курсором перемещать его, щелкая по кноп-ке или полосы прокрутки до тех пор, пока чертеж не займет нужное вам расположение. Можно воспользоваться также кнопкою

- Сдвинуть на панели Вид.

Для увеличения масштаба изображения в окне построений можно воспользоваться инструментом Увеличить масштаб рамкой, расположенный на панели инструментов Вид. При использовании этой команды нужно графическим курсором указать область экрана изображение в которой

17

необходимо увеличить.

18

Для этого необходимо:

1) указать щелчком мыши левый верхний угол ограничивающего прямоуголь-

ника;

2) указать правый нижний угол прямоугольника. После этого выделенная об-

ласть будет увеличена.

1.4.5 Выбор типов линий построения изображений

При построении геометрических объектов возможно использование различных типов линий, установленных ГОСТ 2.303-68. Для этого используют расширение кнопки Стиль, расположенной на Панели свойств при включении соответствующей кнопки инструментальной панели Геометрия (рис. 1.15).

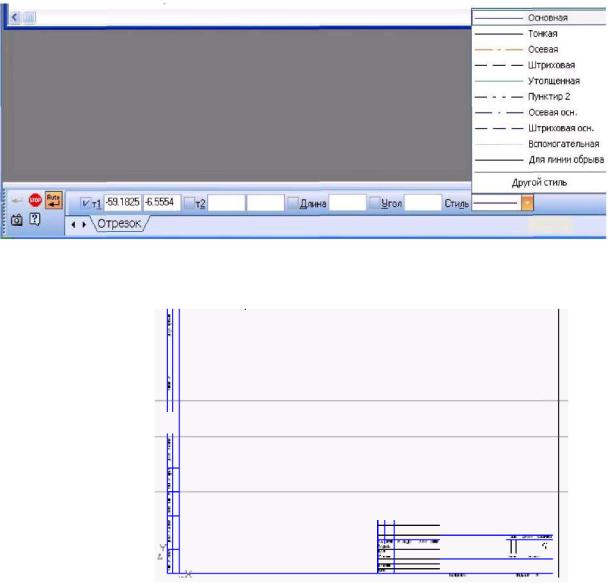

Рис. 1.15. - Выбор типов линий

1.4.6 Компоновка изображений основных видов детали

Рис. 1.16. - Вспомогательные прямые задающие положение основных видов на рабочем поле чертежа

Винженерной практике при выполнении чертежей начинают по строения

скомпоновки чертежа, определения количества и расположения основных видов. Под компоновкой понимается такое расположение изображений на

19

чертеже, при котором
