Материал: Методические указания к выполнению лабораторных работ по дисциплине «Инструментальное обеспечение автоматизированных машиностроительных производств». Жачкин С.Ю., Черных Д.М

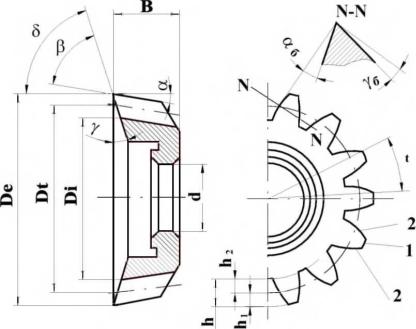

Рис. 30. Конструктивные параметры долбяка

У долбяка различают передние и задние углы для вершинной и боковых режущих кромок.

Углы α и являются соответственно задним и передним углами при вершине, здесь они рассматриваются в диаметральной плоскости долбяка.

Углы αб и б являются задним и передним углами боко-

вой режущей кромки; они рассматриваются в плоскости NN. проходящей через точку Р на делительной окружности и являющейся касательной к основной окружности диаметром D0.

Долбяк характеризуется:

-модулем m;

-углом зацепления α0;

-наружным диаметром De;

-внутренним диаметром Di;

-делительным диаметром Dt;

29

-высотой головки h1;

-высотой ножки h2;

-высотой зуба h;

-углом наклона зуба ;

-шагом t;

-толщиной зуба по делительной окружности S

(рис. 31).

Измерение зуборезного долбяка:

При измерении геометрических и конструктивных параметров зуборезного долбяка придерживаются следующего порядка:

Модуль m и угол зацепления α0 долбяка, а также мате-

риал, из которого изготовлен долбяк, обозначены на торце. Наружный диаметр De долбяка измеряют штанген-

циркулем.

Ширину рабочей части В, длину ступицы LCT, длину шейки Lm и хвостовика LXB - измерительной линейкой.

Высоту головки h1 зуба принимают равной высоте ножки h2 нарезаемого зуба и определяют по формуле:

Шаг t рассчитывают по делительной окружности:

(27)

где z - число зубьев;

Dt - делительный диаметр (см. формулу 28), мм. Делительный диаметр фрезы Dt определяют по форму-

ле:

(28)

Внутренний диаметр фрезы Di определяют по формуле:

(29)

Толщину зуба S измеряют по делительной окружности специальным зубомером (рис. 31).

30

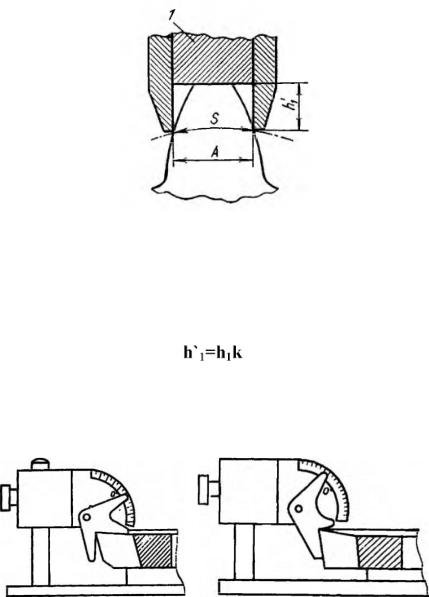

Рис. 31. Измерение толщины зуба S

Как видно из чертежа, зубомером можно измерять толщину зуба долбяка не по дуге делительной окружности S, а по хорде А, но тогда измерение приведет к ошибке. Для исправления этой ошибки устанавливают верхний упор зубомера 1 по вертикальной шкале на высоту:

(30)

где h1 - высота головки зуба, мм;

к - поправочный коэффициент, выбираемый в зависимости от числа зубьев долбяка. Значение коэффициента к выбирают по табл. 1.

а б Рис. 32. Измерение переднего и заднего углов

31

Передний угол и задний угол α для вершинной режу-

щей кромки измеряют настольным угломером (рис. 32 а, б) или маятниковым угломером (аналогичным образом).

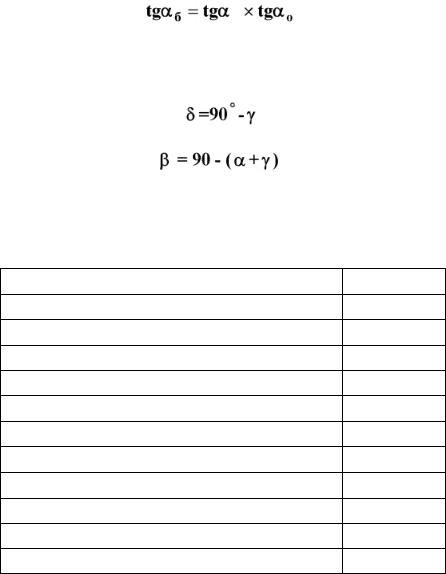

Задний угол αб для боковых режущих кромок 2 определяется по формуле:

(31)

где α - задний угол режущей кромки при вершине,

град;

α0 - угол зацепления, град (α0 =20).

Угол резания фрезы определяют по формуле:

(32)

Угол заострения определяют по формуле:

(33)

Угол наклона зуба (у прямозубого долбяка =0°, у косозубого долбяка 0°) измеряют универсальным угломером.

Таблица 4

Протокол лабораторной работы № 4

Номер опыта

Наименование инструмента

Материал

Твердость HRC

Диаметр наружный De, мм

Делительный диаметр Dt, мм

Внутренний диаметр Di, мм

Ширина В, мм

Длина ступицы LCT, мм

Длина шейки Lm, мм

Длина хвостовика LXB, мм

Число зубьев z

32

Продолжение табл. 4

Шаг t, мм

Высота зуба h, мм

Высота головки h1, мм

Высота ножки h2, мм

Толщина зуба S, мм

Передний угол при вершине , град.

Задний угол при вершине α, град.

Угол заострения , град.

Угол резания , град.

Задний угол боковых режущих кромок αб, мм

Угол наклона зуба , град.

33
