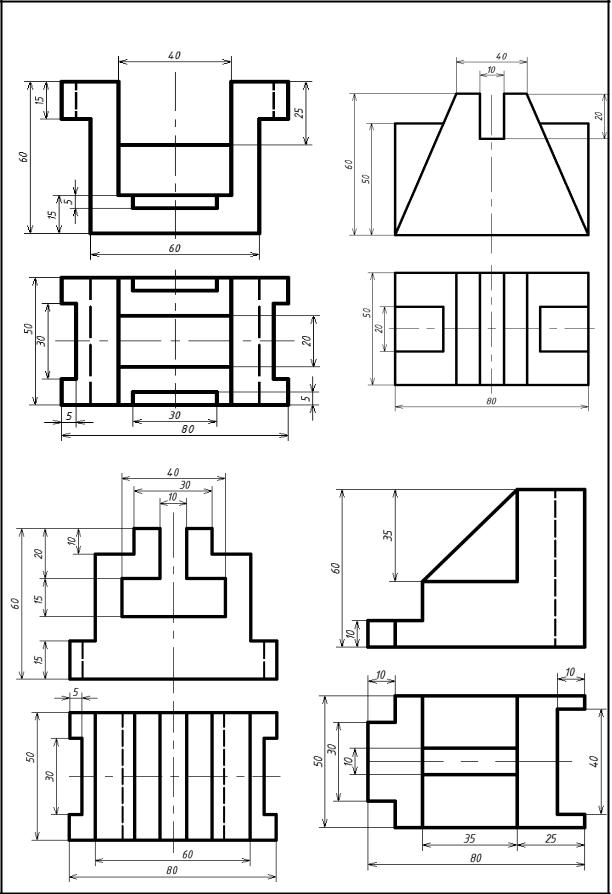

Рис. 62. Индивидуальные варианты 17–20 задания 3

45

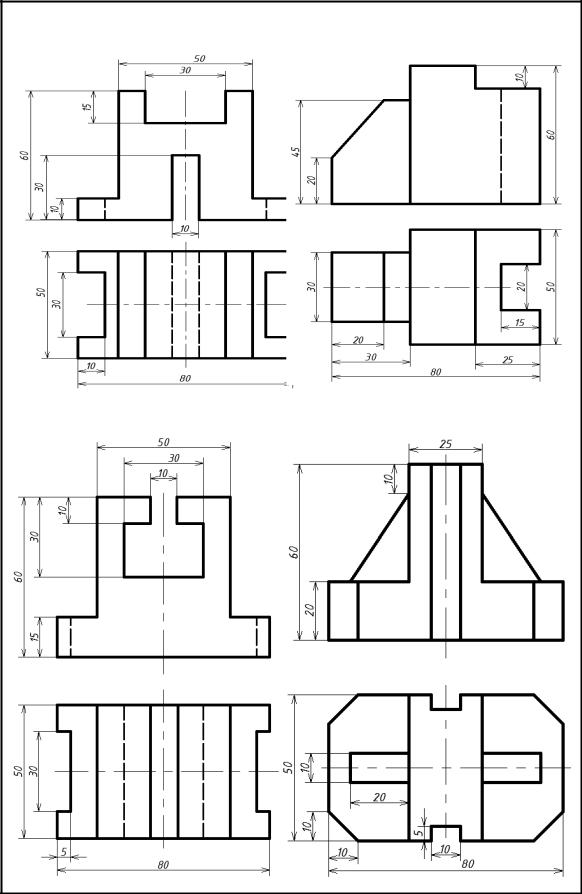

Рис. 63. Индивидуальные варианты 21–24 задания 3

46

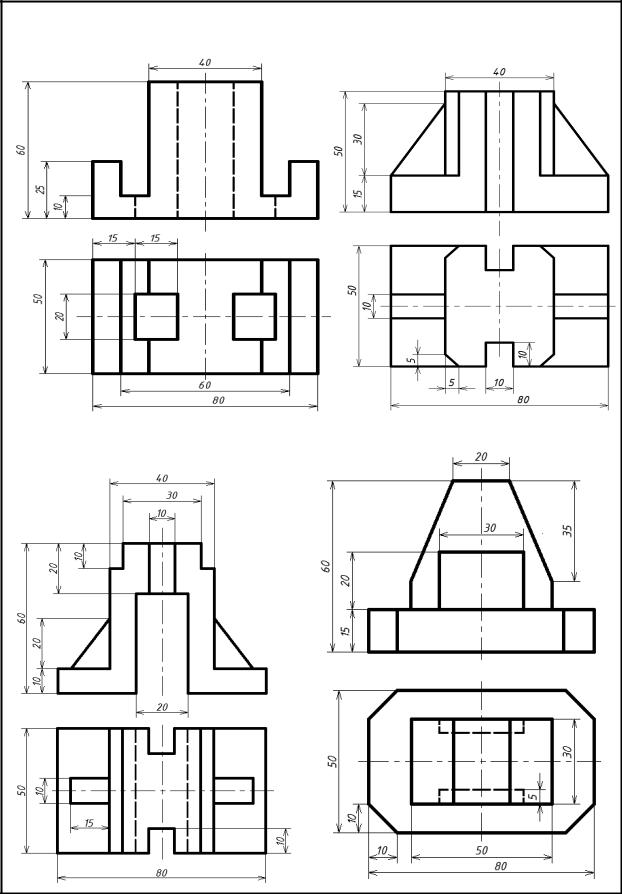

Рис. 64. Индивидуальные варианты 25–28 задания 3

47

РАЗДЕЛ 5. ПАРАМЕТРИЗАЦИЯ

Вкладка Параметризация расположена на Ленте (рис. 65). Команды этой вкладки обеспечивают возможность наложения на элементы чертежа геометрических или размерных зависимостей, представляющих собой ограничения, применяемые к построениям чертежей в пространстве Модели. Геометрические зависимости позволяют располагать объекты на чертеже в некоторой зависимости друг от друга.

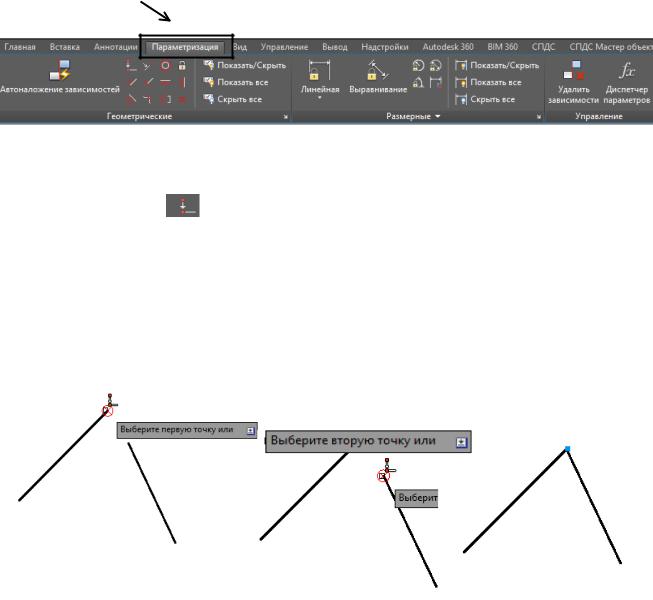

Рис. 65. Расположение вкладки Параметризация на Ленте

Геометрическая параметризации включает следующие команды:

1. Совпадение . Обеспечивает совпадение независимых друг от друга линий по трем точкам: по краям и середине. Эти линии при подведении к ним курсора выделяются. Для выполнения этой команды (рис. 66) необходимо установить курсор мыши на крайней точке первой линии и нажать левую клавишу манипулятора мышь, а затем, например, на крайней точке второй линии и также нажать левую клавишу мыши. При этом линия, указанная первой, останется на месте, а к ней подтянется вторая линия. При дальнейшем перемещении или вращении таких линий указанные на них точки всегда будут совпадать друг с другом.

Рис. 66. Пример выполнения команды Совпадение

2. Коллинеарность (соосность, сонаправленность) . Для того чтобы направление одного отрезка совпало с направлением другого отрезка, необходимо, выбрать пиктограмму команды Коллинеарность и последовательно на каждом из них установить курсор и нажать левую кнопку манипулятора мышь.

48

При этом расстояние между отрезками изменится, а они будут совпадать друг с другом по направлению (рис. 67).

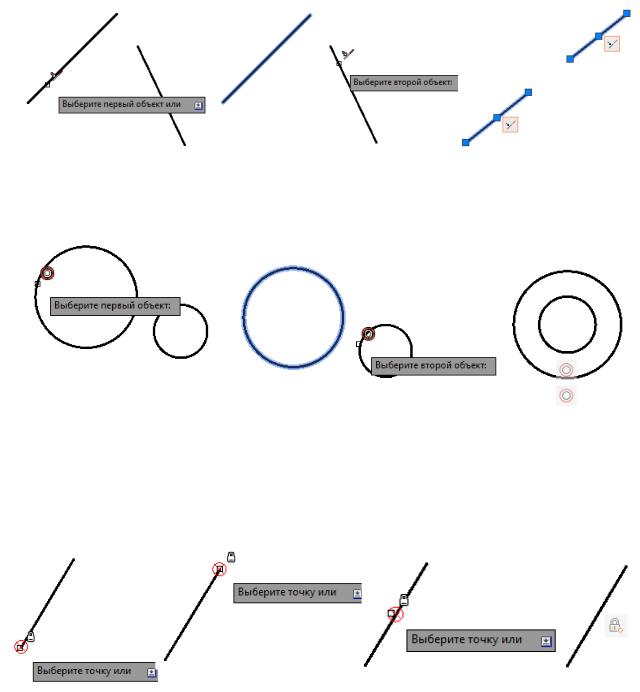

Рис. 67. Пример выполнения команды Коллинеарность

3. Концентричность (совпадение центров двух окружностей). Команда обеспечивает совмещение и фиксацию центров двух окружностей (рис. 68).

Рис. 68. Пример выполнения команды Концентричность

4. Фиксирование . Команда Фиксирование запрещает перемещение фиксированных элементов. Зафиксировать, например, прямую линию можно в крайних точках (рис. 69 а, б) или посередине (рис. 69, в), при этом линия в указанной точке останется неподвижной (рис. 69, г).

Рис. 69. Пример выполнения команды Фиксирование

5. Параллельность . Эта команда позволяет двум независимым друг от друга отрезкам стать параллельными. Для этого необходимо выбрать пиктограмму команды Параллельность. Затем последовательно установить курсор на первый и второй отрезки, нажимая левую клавишу мыши. При этом первой выбирается та линия (рис. 70, а), относительно, которой станет параллельной вторая линия (рис. 70, б).

49
